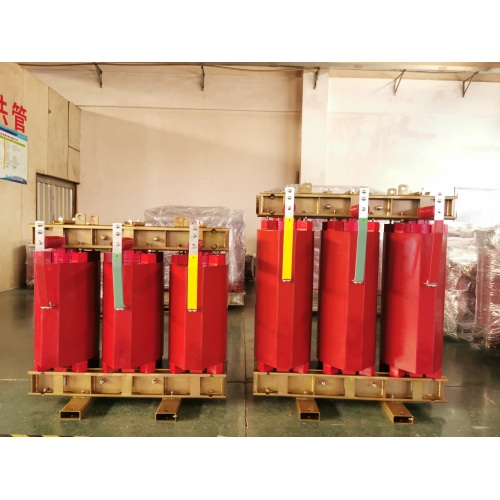

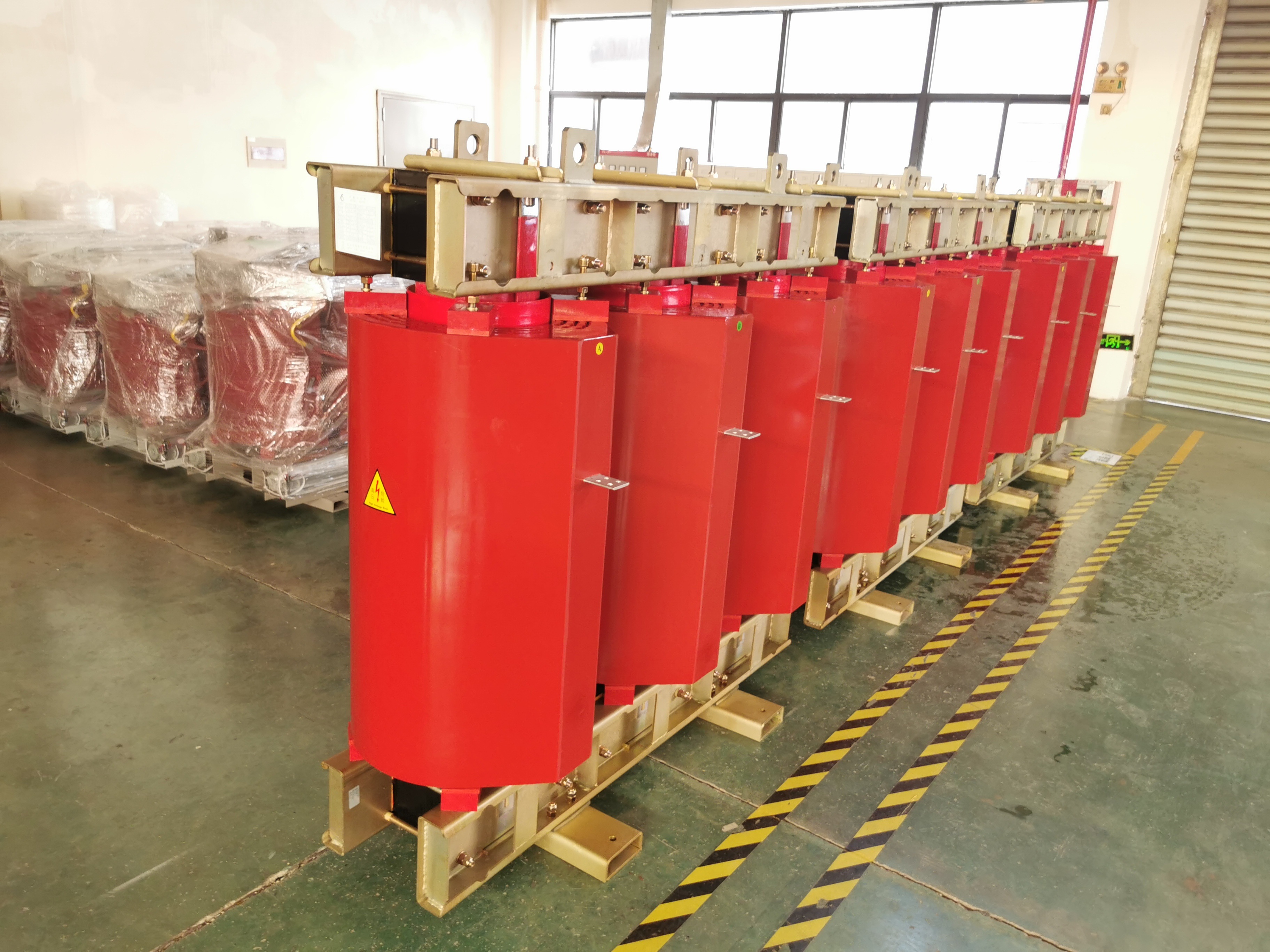

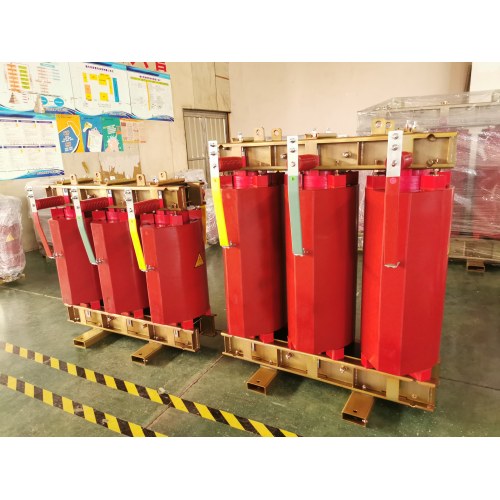

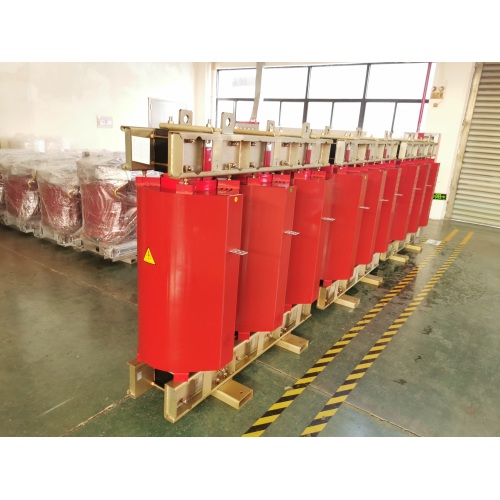

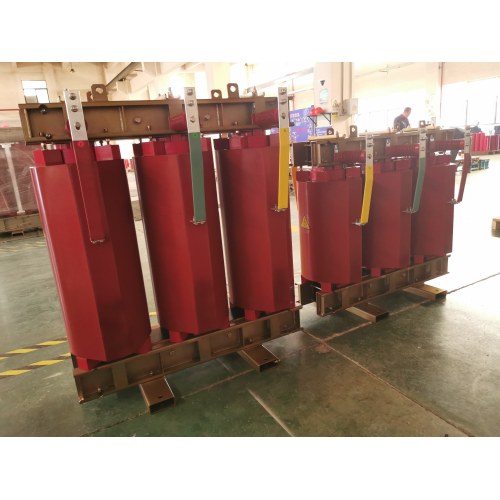

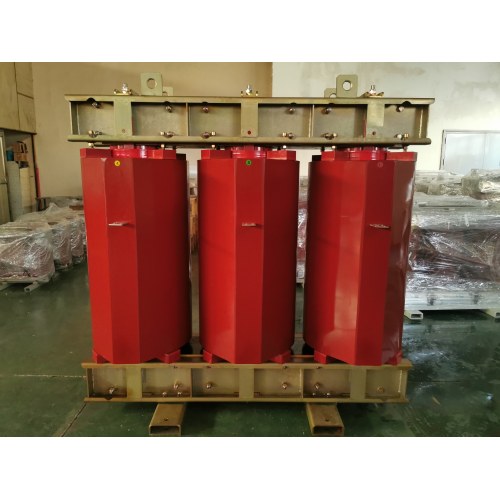

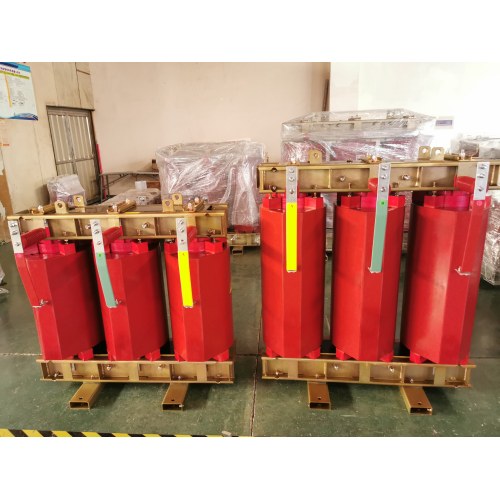

مفاعل من سلسلة الحديد المصبوب بقدرة 10 كيلو فولت

مفاعل سلسلة LEABE 10 كيلو فولت من الحديد المصبوب (سلسلة CKSC) عبارة عن مفاعل مرشح متناسق عالي الأداء مصمم لتحسين جودة الطاقة في الشبكات الكهربائية ذات الجهد المتوسط. تم تصميم هذا المفاعل الصناعي للاتصال المتسلسل مع بنوك المكثفات، حيث يقوم بشكل فعال بقمع الرنين التوافقي، ويحد من تيارات التدفق، ويثبت أشكال موجات الجهد. من خلال الاستفادة من تقنية الصب الفراغي المتقدمة والنوى الفولاذية المصنوعة من السيليكون المصممة بدقة، توفر LEABE حلاً قويًا لا يحتاج إلى صيانة يعزز موثوقية النظام وكفاءة استخدام الطاقة للمنشآت الصناعية والتجارية في جميع أنحاء العالم.

• الفولطية المقدرة: 3 كيلو فولت، 6 كيلو فولت، 10 كيلو فولت، 20 كيلو فولت، 35 كيلو فولت (فئة 10 كيلو فولت القياسية)
• القدرة المقدرة: 3 كيلو فولت إلى 2000 كيلو فولت
• تردد النظام: 50 هرتز / 60 هرتز
• معدل التفاعل (ع): 1%، 4.5%، 5%، 6%، 12% (قابل للتخصيص)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: عنان (الهواء الطبيعي)
• مادة اللف: سلك/رقائق نحاسية عالية النقاء
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة (CRGO)
• تكوين المحطة الطرفية: نفس الجانب أو الجانب المقابل (تصميم مرن)
• الامتثال للمعايير: IEC 60076-6، IEEE C57.21

1. ملف راتنج مصبوب خالٍ من الفراغات: الملف مصبوب بالفراغ باستخدام راتنجات الإيبوكسي المتميزة (المقدمة من رواد الصناعة مثل Dow/Taoshi)، مما يشكل هيكلًا صلبًا ومتجانسًا. وهذا يضمن قوة عازلة استثنائية، ومقاومة التفريغ الجزئي، وسطحًا أملسًا خاليًا من الفقاعات يمنع دخول الرطوبة.
2. الاستقرار الحراري والميكانيكي: يتميز المفاعل بملف أسطواني مجزأ، ويحافظ على ضغط الجهد البيني المنخفض. يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصلات، مما يمنع التشققات أثناء تقلبات درجات الحرارة. تضمن قنوات التبريد المحورية المدمجة تبديد الحرارة بكفاءة، مما يجعله مفاعلًا حقيقيًا منخفض الفقد .
3. الهندسة الأساسية الدقيقة: مصنوعة من صفائح فولاذ سيليكون CRGO عالية الجودة تمت معالجتها بواسطة آلات القطع المتقاطعة CNC، ويقلل القلب من التباطؤ وفقدان التيار الدوامي. تعمل عملية التشريب الفراغي الفريدة على تثبيت الصفائح في مكانها، مما يقلل بشكل كبير من الضوضاء والاهتزاز أثناء التشغيل.
4. المتانة البيئية: باعتباره مفاعلًا قويًا لراتنجات الإيبوكسي ، فإنه يوفر مقاومة ممتازة للرطوبة والغبار والتآكل الكيميائي. خصائص الإطفاء الذاتي والمقاومة للحريق تجعلها آمنة للتركيب الداخلي في المنشآت الصناعية والمباني التجارية.
5. التخفيف التوافقي الفائق: تم ضبطها خصيصًا لتصفية التوافقيات الخامسة والسابعة والأعلى، تعمل هذه الوحدة على تحسين شكل موجة الجهد بشكل كبير وزيادة عامل الطاقة الإجمالي للنظام الكهربائي.

1. تحليل النظام: تحديد معدل التفاعل المطلوب (على سبيل المثال، 5% أو 7%) بناءً على الطيف التوافقي لمنشأتك لضمان الضبط المناسب مع بنك المكثف.
2. التثبيت: تثبيت المفاعل على سطح صلب ومستوٍ قادر على تحمل وزنه. تأكد من وجود مساحة كافية للتهوية حول الملف.
3. تكوين الأسلاك: حدد تخطيط المحطة الطرفية (نفس الجانب أو الجانب المقابل) الذي يناسب تخطيط مجموعة المفاتيح الكهربائية لديك لتقليل طول الكابل وتعقيده.
4. التوصيل الكهربائي: قم بتوصيل المفاعل على التوالي بين بنك المكثف ولوحة الموصل. تأكد من تشديد جميع المحطات إلى قيم عزم الدوران المحددة.
5. التشغيل: قبل التنشيط، تحقق من مقاومة العزل. قم بمراقبة الوحدة أثناء التشغيل الأولي للتأكد من أنها تعمل ضمن حدود درجة الحرارة التصميمية وبدون ضوضاء غير طبيعية.

• أنظمة تصحيح معامل القدرة (PFC): تستخدم في بنوك المكثفات الأوتوماتيكية لمنع الرنين والحد من طفرات التبديل.
• محركات التردد المتغير (VFDs): تخفيف التشوه التوافقي الناتج عن المحركات الصناعية في مصانع التصنيع.
• الطاقة المتجددة: استقرار الجهد في أنظمة تجميع الطاقة الشمسية وطاقة الرياح.
• الصناعات الثقيلة: حماية أفران القوس، ومصانع الدرفلة، ومحركات المحركات الكبيرة من تراجع الجهد والتداخل التوافقي.
• مراكز البيانات: ضمان توصيل الطاقة النظيفة إلى البنية التحتية الحيوية لتكنولوجيا المعلومات عن طريق تصفية التوافقيات على جانب الشبكة.

• عمر ممتد للمعدات: من خلال تصفية التوافقيات وتقليل الضغط الحراري، يحمي مفاعل LEABE المكثفات والمفاتيح الكهربائية، مما يقلل من تكرار عمليات الاستبدال المكلفة.
• تحسين جودة الطاقة: يوفر موجة جيبية جهد أنظف، مما يعزز أداء وموثوقية المعدات الإلكترونية الحساسة.
• الامتثال التنظيمي: يساعد المنشآت على تلبية معايير IEEE 519 للتحكم التوافقي، وتجنب العقوبات من موفري المرافق.
• تقليل وقت التوقف عن العمل: إن التصميم القوي للملف المصبوب لا يحتاج إلى صيانة فعليًا، مما يضمن التشغيل المستمر في البيئات الصناعية القاسية.

• نظام إدارة الجودة ISO 9001:2015
• نظام الإدارة البيئية ISO 14001
• شهادة CE (توجيه الجهد المنخفض)
• الامتثال للمواصفة IEC 60076-6 (التفاعلات)
• الامتثال لمعايير IEEE C57.21 (معيار المفاعلات من النوع الجاف)

• المعلمات الكهربائية: تخصيص السعة (كفار)، والجهد (كيلو فولت)، ومعدل التفاعل (٪) لتتناسب مع ملفات تعريف الحمل المحددة.
• التكوين الميكانيكي: اختيار اتجاه المحطة (نفس الجانب أو الجانب المعاكس) لتحسين تخطيط اللوحة.
• حماية البيئة: تشطيبات طلاء مخصصة للبيئات المسببة للتآكل وتصميمات خاصة لصناديق الأطراف للمناطق عالية الرطوبة.
• المراقبة: التكامل الاختياري لأجهزة استشعار درجة الحرارة (PTC/PT100) للمراقبة الحرارية في الوقت الحقيقي.

1. المعالجة الأساسية: يتم قطع صفائح السيليكون الفولاذية بآلات CNC عالية الدقة لتقليل النتوءات، ثم يتم تكديسها وتشريبها بالفراغ لضمان انخفاض مستوى الضجيج والاستقرار الميكانيكي العالي.
2. اللف والصب: يتم ترتيب اللفات النحاسية في هيكل أسطواني مجزأ. يتم وضع التجميع في قالب، وتجفيفه بالفراغ، وصبه باستخدام راتنجات الإيبوكسي باستخدام عملية يتم التحكم فيها بواسطة الكمبيوتر لإزالة فقاعات الهواء.
3. المعالجة: يخضع الملف المصبوب لدورة معالجة مبرمجة لتحقيق القوة الميكانيكية والعازلة الكهربائية المثلى.
4. الاختبار النهائي: تخضع كل وحدة لاختبارات روتينية بما في ذلك نسبة الدوران، ومقاومة التيار المستمر، ومقاومة العزل، واختبارات تحمل الجهد المستحث لضمان الامتثال للمعايير الدولية.

"لقد لعبت مفاعلات الراتنج المصبوب بقدرة 10 كيلو فولت من LEABE دورًا أساسيًا في استقرار عمليات مصانع الدرفلة لدينا. جودة البناء استثنائية، ومستويات الضوضاء أقل بكثير من وحداتنا السابقة."

"كنا بحاجة إلى مرشح توافقي موثوق به لمزرعتنا الشمسية. قدمت LEABE حلاً مخصصًا يتوافق تمامًا مع متطلبات شبكتنا ويعمل بشكل لا تشوبه شائبة منذ اليوم الأول."

س1: ما الفرق بين مفاعل 5% و7% مفكك؟

ج: عادةً ما يتم استخدام مفاعل 5% لتصفية التوافقيات من الدرجة الخامسة (300 هرتز) وهو مناسب للأحمال الصناعية العامة. تم ضبط المفاعل بنسبة 7% لتصفية التوافقيات من الدرجة 4.2، مما يوفر حماية أفضل ضد التوافقيات الخامسة والسابعة، مما يجعله مثاليًا للبيئات ذات الأحمال الثقيلة غير الخطية مثل VFDs.

س2: ما سبب أهمية الصب الفراغي للمفاعلات من النوع الجاف؟

ج: يزيل الصب الفراغي الهواء والرطوبة من راتنجات الايبوكسي قبل أن يتصلب. وهذا يمنع تكوين الفراغات أو الفقاعات، والتي يمكن أن تسبب تفريغًا جزئيًا وتؤدي إلى فشل العزل بمرور الوقت. فهو يضمن بقاء مفاعل دعم الشبكة موثوقًا به لعقود من الزمن.

س3: هل يمكن استخدام هذا المفاعل في الخارج؟

ج: على الرغم من أن القلب والملف مقاومان للرطوبة، إلا أن الوحدات القياسية مصممة للاستخدام الداخلي. بالنسبة للتطبيقات الخارجية، نقدم وحدات ذات حاويات مصنفة IP54 وسخانات مضادة للتكثيف للحماية من العوامل البيئية.

س4: كيف يقوم المفاعل بتحسين معامل القدرة؟

ج: المفاعل نفسه حثي، ولكن عند وضعه على التوالي مع مجموعة المكثفات، فإنه يسمح للمكثفات بالعمل بأمان دون ارتفاع درجة الحرارة بسبب التوافقيات. يتيح ذلك للمكثفات توفير الطاقة التفاعلية (kVAR) للنظام بشكل فعال، وبالتالي تحسين عامل الطاقة الإجمالي.
