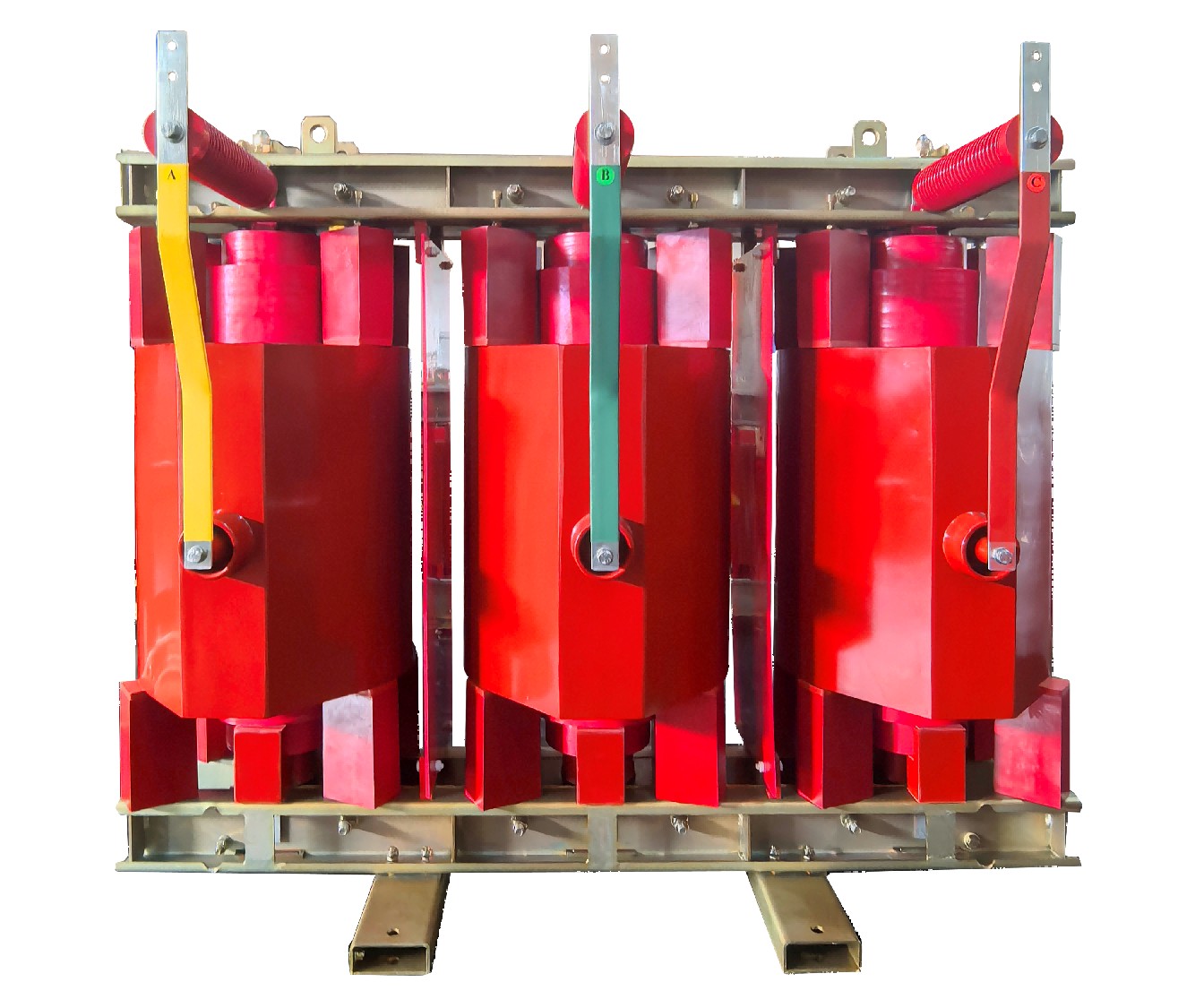

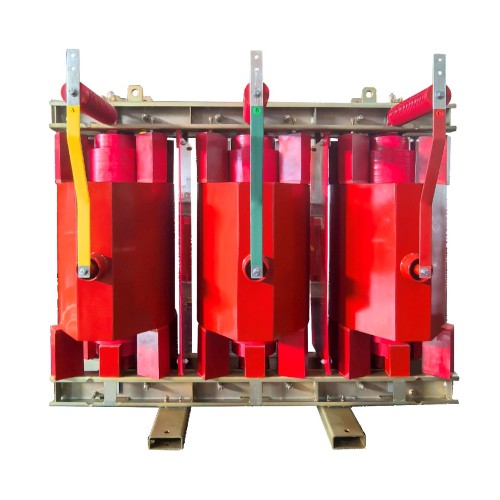

مفاعل الطاقة من سلسلة LEABE 35kV عبارة عن مفاعل مرشح توافقي عالي الجهد تم تصميمه لتحقيق استقرار الشبكة المهم وإدارة جودة الطاقة. وباعتباره مفاعل راتنجات الإيبوكسي المتميز، فهو يوفر حماية قوية لبنوك المكثفات والأنظمة الكهربائية التي تعمل على أعلى طرف من طيف الجهد المتوسط. تم تصميم هذا المفاعل الصناعي لقمع الرنين التوافقي، والحد من تيارات التدفق، وتحسين عامل الطاقة، مما يجعله مكونًا لا غنى عنه في المحطات الفرعية بقدرة 35 كيلو فولت والتطبيقات الصناعية الثقيلة.
المواصفات الفنية
القدرة المقدرة: 3 كيلو فولت – 2000 كيلو فولت
الجهد المقدر: 35 كيلو فولت (جهد النظام)
مستوى العزل: LI 170 كيلو فولت / تيار متردد 70 كيلو فولت (قياسي لفئة 35 كيلو فولت)
معدل التفاعل: 1%، 4.5%، 5%، 6%، 12% (يتوفر ضبط مخصص)
فئة العزل: F (155 درجة مئوية)
طريقة التبريد: الهواء الطبيعي (AN)
نوع الاتصال: محطات أحادية أو مزدوجة الجوانب
المادة الأساسية: فولاذ سيليكون عالي الجودة غير موجه أو موجه للحبوب
مادة الملف: موصل نحاسي عالي النقاء مع راتنجات إيبوكسي هيكسيون (الولايات المتحدة الأمريكية).
يشتمل مفاعل سلسلة LEABE بقدرة 35 كيلو فولت على هندسة متقدمة لضمان السلامة والموثوقية في ظل الضغط الكهربائي الشديد:
عزل فائق للجهد العالي: يتم صب الملف تحت فراغ عالي باستخدام راتنجات الإيبوكسي المتميزة من شركة Hexion (الولايات المتحدة الأمريكية). تعمل هذه العملية على التخلص من الفراغات الدقيقة، وإنشاء نظام عزل متجانس وصلب يتحمل جهد التشغيل 35 كيلو فولت والجهد الزائد العابر دون تفريغ جزئي.
الأداء الحراري الأمثل: يضمن هيكل اللف الأسطواني المجزأ، جنبًا إلى جنب مع قنوات التهوية المحورية الداخلية، تبديد الحرارة بكفاءة. يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصل النحاسي، مما يمنع التشقق أثناء التدوير الحراري.
قلب منخفض الفقد مصمم بدقة: مصنوع من صفائح فولاذية سيليكون عالية الجودة مقطوعة بواسطة آلات CNC، ويتميز القلب بتصميم "بدون مسمار" ومشرب بالفراغ مع راتنجات الإيبوكسي. وهذا يقلل من خسائر التيار الدوامي ويقلل من الضوضاء التشغيلية إلى أقل من 55 ديسيبل.
المتانة الميكانيكية: يوفر صب الإيبوكسي المتجانس مقاومة استثنائية لقوى الدائرة القصيرة والرطوبة والملوثات البيئية، مما يضمن عمر خدمة طويل مع الحد الأدنى من الصيانة.
يعمل تصميم المفاعل منخفض الفقد على تقليل تبديد الطاقة بشكل كبير، مما يساهم في خفض تكاليف التشغيل في تطبيقات الخدمة المستمرة.
خطوات التثبيت والأسلاك
التحقق قبل التثبيت: تأكد من تصنيف المفاعل بقدرة 35 كيلو فولت وقدرته ومعدل مفاعلته مقابل المخطط أحادي الخط للمشروع ومتطلبات المرافق.
التثبيت: قم بتركيب المفاعل على أساس صلب ومستو داخل حجرة محطة فرعية جيدة التهوية. حافظ على الحد الأدنى من الخلوصات من مرحلة إلى مرحلة ومن مرحلة إلى الأرض وفقًا لمعايير IEC أو IEEE.
الاتصال الطرفي: قم بتوصيل الخط الوارد وبنك المكثف الصادر بالمحطات المحددة. استخدم مفاتيح عزم الدوران المعايرة للتأكد من أن التوصيلات تلبي القيم المحددة، مما يمنع النقاط الساخنة.
التأريض: تأكد من ربط قلب المفاعل والخزان (إن أمكن) بشكل آمن بالشبكة الأرضية للمحطة الفرعية.
اختبار العزل: قم بإجراء اختبار Megger بقدرة 5 كيلو فولت أو 10 كيلو فولت واختبار عامل الطاقة للتحقق من سلامة العزل قبل التشغيل.
التنشيط: تطبيق الجهد تدريجيا. راقب الأصوات غير الطبيعية أو الروائح أو ارتفاع درجة الحرارة خلال فترة التشغيل الأولية التي تتراوح بين 24 و48 ساعة.
سيناريوهات التطبيق
المحطات الفرعية 35 كيلو فولت: ضرورية لتفكيك دوائر الترشيح لحماية بنوك المكثفات من التضخيم التوافقي والرنين.
أنظمة تجميع الطاقة المتجددة: تعمل كمفاعل داعم للشبكة في مزارع الرياح والطاقة الشمسية الكبيرة لتصفية التوافقيات العاكسة وتحقيق استقرار ناقل التجميع بقدرة 35 كيلو فولت.
المجمعات الصناعية الثقيلة: تستخدم في مصانع الصلب ومصانع البتروكيماويات وعمليات التعدين للتخفيف من التوافقيات الناتجة عن محركات التردد المتغير الكبيرة (VFDs) وأفران القوس.
البنية التحتية الحيوية: تم تركيبها في مراكز البيانات والمستشفيات لضمان جودة طاقة عالية وحماية المعدات الحساسة من تشويه الجهد الكهربي.
فوائد للعملاء
توافق محسّن للشبكة: يقلل التشوه التوافقي الإجمالي (THD) للوفاء بمعايير المرافق الصارمة (على سبيل المثال، IEEE 519)، وتجنب فرض غرامات.
عمر ممتد للمعدات: يحمي المفاتيح الكهربائية والمحولات والمكثفات الباهظة الثمن بقدرة 35 كيلو فولت من الحرارة الزائدة والضغط العازل.
السلامة التشغيلية: يوفر تغليف راتنجات الإيبوكسي ذاتي الإطفاء أمانًا فائقًا ضد الحرائق مقارنة بالبدائل المملوءة بالنفط.
انخفاض تكاليف دورة الحياة: يؤدي الحد الأدنى من متطلبات الصيانة وكفاءة الطاقة العالية إلى انخفاض التكلفة الإجمالية للملكية (TCO).
الشهادات والامتثال
يتم تصنيع مفاعلات LEABE بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تم تصميم واختبار سلسلة 35 كيلو فولت الخاصة بنا وفقًا لمعايير IEC 60076-6 و IEEE C57.21 . تخضع كل وحدة لاختبارات روتينية صارمة، بما في ذلك نسبة الدوران، وقياس المفاعلة، والجهد المطبق، واختبارات الجهد المستحث. تتوفر تقارير اختبار شاملة من النوع (ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة، والتفريغ الجزئي). يمكن توفير شهادة CE للامتثال لسوق الاتحاد الأوروبي.
خيارات التخصيص
تقدم LEABE تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة:
المعلمات الكهربائية: مستويات الجهد المخصصة، وتقييمات السعة، ومعدلات التفاعل الدقيقة لتصفية توافقية محددة (على سبيل المثال، التوافقيات الخامسة والسابعة والحادية عشرة).
تكوين المحطة الطرفية: اختيار المحطات أحادية الجانب أو مزدوجة الجوانب، وموصلات قضبان التوصيل النحاسية لتتناسب مع المفاتيح الكهربائية الموجودة.
الضميمة والحماية: خيارات تتراوح من النوع المفتوح IP20 إلى الخزانات المغلقة IP54 المزودة بسخانات مضادة للتكثيف للبيئات القاسية.
المتطلبات الخاصة: تصميم مقاوم للزلازل، إنشاءات منخفضة الضوضاء للمناطق السكنية، أو استوائية للمناطق ذات الرطوبة العالية.
عملية الإنتاج
التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومشربة بالفراغ مع راتنجات الايبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ باستخدام راتنجات Hexion epoxy. تضمن هذه العملية ذات الفراغ العالي بنية كثيفة خالية من الفراغات وضرورية لعزل 35 كيلو فولت.
المعالجة: يتم معالجة الملفات المصبوبة في فرن يتم التحكم فيه بواسطة الكمبيوتر باتباع ملف تعريف صارم لدرجة الحرارة لتحقيق الخصائص الميكانيكية والكهربائية المثالية.
التجميع والاختبار: يتم تجميع الملفات في القلب، ويخضع المفاعل الكامل لاختبار روتيني شامل في مختبرنا.
التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير مع حواجز رطوبة لضمان التسليم العالمي الآمن.
شهادات العملاء
"لقد غيرت مفاعلات LEABE بقدرة 35 كيلو فولت قواعد اللعبة فيما يتعلق بجودة طاقة مزرعة الرياح لدينا. فهي تتعامل مع التوافقيات العاكسة بشكل لا تشوبه شائبة ولا تتطلب أي صيانة."
"كنا بحاجة إلى حل موثوق بقدرة 35 كيلو فولت لترقية محطتنا الفرعية. وقد قامت LEABE بتسليم مفاعلات عالية الجودة اجتازت جميع اختبارات قبول المصنع بنجاح."
الأسئلة الشائعة – الأسئلة المتداولة
ما هي الوظيفة الأساسية لمفاعل سلسلة 35 كيلو فولت؟
وتتمثل الوظيفة الأساسية في الحد من تيارات التدفق عند تبديل بنوك المكثفات وتشكيل دائرة رنين متسلسلة تحجب أو تمتص ترددات توافقية معينة، مما يمنعها من التسبب في الرنين أو إتلاف المعدات.
كيف يضمن راتنجات الايبوكسي السلامة عند 35 كيلو فولت؟
يوفر راتنجات الايبوكسي عالية الجودة قوة عازلة ممتازة. تعمل عملية الصب الفراغي على التخلص من فقاعات الهواء الداخلية (الفراغات)، والتي تعتبر نقاط فشل حرجة لعزل الجهد العالي تحت الضغط الكهربائي. وهذا يضمن الموثوقية على المدى الطويل ويمنع التفريغ الجزئي.
هل يمكن استخدام هذا المفاعل في الخارج؟
تم تصميم سلسلة CKSC القياسية للاستخدام الداخلي. ومع ذلك، يمكن أن توفر LEABE نماذج ذات حاويات مقاومة للعوامل الجوية (IP54 أو أعلى)، وسخانات مضادة للتكثيف، وطلاءات مقاومة للأشعة فوق البنفسجية للتطبيقات الخارجية.
ما هي الصيانة المطلوبة لمفاعل من النوع الجاف بقدرة 35 كيلو فولت؟
الصيانة ضئيلة. نوصي بإجراء فحص بصري سنوي لتراكم الغبار والتحقق من بقاء التوصيلات الطرفية محكمة. استخدم الهواء المضغوط الجاف لتنظيف قنوات تهوية الملف إذا لزم الأمر. ليست هناك حاجة لأخذ عينات من الزيت أو استبداله.
كيف يمكنني تحديد معدل التفاعل الصحيح؟
يتم تحديد معدل التفاعل (على سبيل المثال، 6% أو 7%) بناءً على الطيف التوافقي لنظامك. يتم عادةً استخدام مفاعل بنسبة 6% لتصفية التوافقي الخامس. نوصي بتحليل جودة الطاقة لتحديد المعدل الأمثل لتطبيقك المحدد.
