10KV شريط منفذ على الوجهين يؤدي إلى الصف

نظرة عامة على المنتج

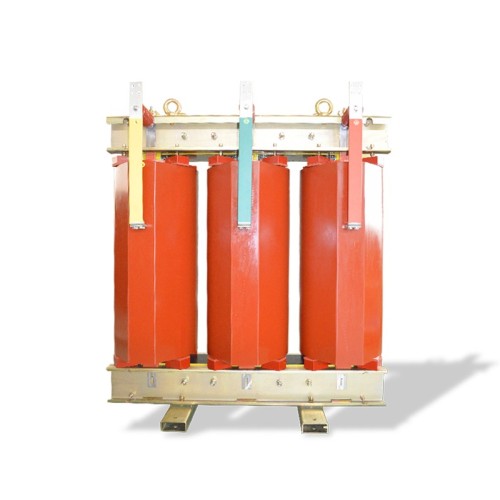

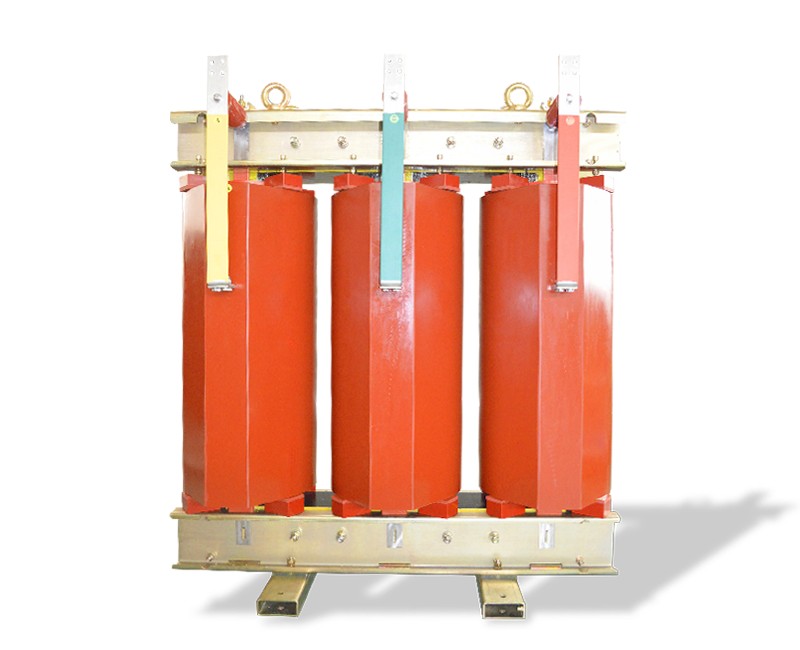

مفاعل صف الرصاص للخارج ذو الجانب المزدوج بقدرة 10 كيلو فولت من LEABE هو مفاعل مرشح توافقي عالي الأداء تم تصميمه لتحقيق أقصى قدر من مرونة الأسلاك في المفاتيح الكهربائية ذات الجهد المتوسط. باعتباره مفاعل راتنجات الإيبوكسي المتميز، فهو يمنع التشوه التوافقي بشكل فعال، ويحسن عامل الطاقة، ويعزز استقرار النظام. يتميز هذا المفاعل الصناعي بشرائط مخرج نحاسية مزدوجة الجوانب ومطلية بالقصدير، مما يسمح بتوصيلات قضبان توصيل مباشرة ومنخفضة المقاومة على جانبي الوحدة. إنه الحل المفضل لخزانات تعويض الطاقة التفاعلية المدمجة ذات التيار العالي.

المواصفات الفنية

• القدرة المقدرة: 3 كيلو فولت – 2000 كيلو فولت
• الفولطية المقدرة: 3 كيلو فولت - 35 كيلو فولت (معيار 10 كيلو فولت)
• معدل التفاعل: 1%، 4.5%، 5%، 6%، 12% (قابل للتخصيص)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: الهواء الطبيعي (AN)
• نوع الاتصال: شريط مخرج على الوجهين (صف الرصاص)
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب
• مادة الملف: موصل نحاسي عالي النقاء مع راتنجات إيبوكسي هيكسيون (الولايات المتحدة الأمريكية).
• المادة الطرفية: شرائط نحاسية مطلية بالقصدير (شرائط منفذ)
• التردد: 50 / 60 هرتز
• الامتثال للمعايير: IEC 60076-6، GB/T 10229

ميزات المنتج ومزاياه

يوفر تصميم شريط المنفذ على الوجهين من LEABE أداءً كهربائيًا فائقًا وكفاءة تركيب:

1. شرائط مخرج مزدوجة الجوانب: على عكس الكتل الطرفية التقليدية، يتميز هذا الطراز بشرائط نحاسية قوية مطلية بالقصدير على كلا الجانبين. وهذا يسمح بتوزيع التيار المتوازن، ويقلل من إجهاد انحناء قضيب التوصيل، ويتيح التوصيلات المتوازية، مما يجعله مثاليًا لتطبيقات التيار العالي.
2. ملف مصبوب إيبوكسي خالي من الفراغات: يتم صب الملف تحت فراغ عالٍ باستخدام راتنجات الإيبوكسي الممتازة من شركة Hexion (الولايات المتحدة الأمريكية). وهذا يخلق بنية صلبة ومتجانسة ذات قوة ميكانيكية ممتازة، ومقاومة للرطوبة، ومقاومة للحريق (ما يعادل UL94 V-0). يضمن اللف الأسطواني المجزأ إجهادًا منخفضًا للجهد الكهربي بين الطبقات وقدرة فائقة على تحمل الجهد الزائد.
3. البناء المستقر حرارياً: يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصل النحاسي. وهذا يمنع التشقق أثناء التدوير الحراري، مما يضمن عمر تشغيلي طويل حتى في ظل الأحمال المتقلبة.
4. قلب منخفض الضوضاء مصمم بدقة: مصنوع من فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب، ويتم قطع القلب بواسطة آلات CNC بدقة على مستوى الميكرون. يعمل التكديس الفريد "بدون مسمار" والربط بشريط بوليستر عالي القوة، جنبًا إلى جنب مع تشريب الضغط الفراغي (VPI)، على تخفيف الاهتزاز بشكل فعال وتقليل الضوضاء التشغيلية إلى أقل من 55 ديسيبل.

يقلل تصميم المفاعل منخفض الفقد من تبديد الطاقة، مما يجعله حلاً فعالاً من حيث التكلفة للتشغيل المستمر.

خطوات التثبيت والأسلاك

1. التحقق قبل التثبيت: تأكد من أن تصنيف المفاعل (السعة، والجهد، ومعدل التفاعل) وأبعاد شريط المخرج تتوافق مع تخطيط مجموعة المفاتيح الكهربائية.
2. التثبيت: قم بتركيب المفاعل بشكل آمن على قاعدة صلبة ومستوية داخل الحجرة، مما يضمن خلوصًا كافيًا للتهوية.
3. اتصال بسبار: قم بمحاذاة شريط التوصيل الرئيسي مع شرائط مخرج المفاعل على كلا الجانبين. استخدم مفاتيح عزم الدوران المناسبة لتشديد مسامير التوصيل، مما يضمن وصلة محكمة الغلق ومنخفضة المقاومة.
4. التأريض: قم بتوصيل طرف التأريض المخصص للمفاعل بقضيب التأريض الرئيسي لمجموعة المفاتيح الكهربائية.
5. اختبار مقاومة العزل: قم بإجراء اختبار الميجر (500 فولت أو 1000 فولت تيار مستمر) بين اللفات والأرض لضمان السلامة قبل التشغيل.
6. التنشيط: قم بتطبيق الجهد الكهربائي ومراقبة الأصوات غير الطبيعية أو الروائح أو ارتفاع درجة الحرارة خلال فترة التشغيل الأولية البالغة 24 ساعة.

سيناريوهات التطبيق

• بنوك المكثفات عالية التيار: مثالية لتفكيك دوائر الترشيح وحماية المكثفات من التضخيم التوافقي في أنظمة 10 كيلو فولت مع متطلبات طاقة تفاعلية عالية.
• مجموعات المفاتيح الكهربائية المدمجة: مثالية للتكامل في مقصورات المفاتيح الكهربائية ذات المساحة المحدودة حيث تعمل التوصيلات ثنائية الجوانب على تبسيط توجيه شريط التوصيل.
• تحسين جودة الطاقة الصناعية: يُستخدم في مصانع التصنيع الثقيلة للتخفيف من التوافقيات الناتجة عن VFDs الكبيرة وضمان الامتثال للوائح المرافق.
• تكامل الطاقة المتجددة: يعمل كمفاعل داعم للشبكة في مزارع الطاقة الشمسية وطاقة الرياح لتحقيق الاستقرار في نقاط اتصال الشبكة وتصفية توافقيات العاكس.

فوائد للعملاء

• تركيب مبسط: تعمل شرائط المنفذ مزدوجة الجوانب على تقليل العمالة في الموقع، والتخلص من انحناءات قضبان التوصيل المعقدة، وتسريع عملية تجميع المفاتيح الكهربائية.
• جودة طاقة فائقة: تقلل بشكل فعال من التشوه التوافقي الكلي (THD) وتصحح عامل طاقة الإزاحة.
• موثوقية محسّنة: تضمن التوصيلات التي تم اختبارها في المصنع وتغليف الإيبوكسي القوي أداءً طويل الأمد مع الحد الأدنى من الصيانة.
• السلامة والمتانة: يوفر تغليف راتنجات الايبوكسي مقاومة ممتازة للحريق وحماية ضد الملوثات البيئية.
• الامتثال العالمي: يلبي معايير IEC الصارمة، مما يسهل الموافقة على المشاريع الدولية.

الشهادات والامتثال

يتم إنتاج مفاعلات LEABE بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تلتزم منتجاتنا بشكل صارم بالمواصفة IEC 60076-6 والمعايير الوطنية GB/T 10229 . يرافق كل وحدة تقرير اختبار روتيني يغطي مقاومة العزل، ونسبة الدوران، وقياس المفاعلة، واختبارات تحمل الجهد المستحث. تتوفر تقارير اختبار النوع (ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة) عند الطلب. يمكن توفير شهادة CE للوصول إلى أسواق الاتحاد الأوروبي.

خيارات التخصيص

تقدم LEABE تخصيصًا شاملاً لتلبية احتياجات المشروع المحددة:

• المعلمات الكهربائية: السعة المخصصة ومستويات الجهد ومعدلات التفاعل (بما في ذلك الضبط غير القياسي).
• تكوين شريط المخرج: طول مخصص، وتباعد الفتحات، واتجاه شرائط المخرج النحاسية لتتناسب مع تصميمات المفاتيح الكهربائية المحددة.
• الضميمة والحماية: حاويات IP20 إلى IP54، مع خيارات للسخانات المضادة للتكثيف.
• المتطلبات الخاصة: تصميم منخفض الضوضاء للمناطق السكنية، أو استوائي للبيئات عالية الرطوبة، أو بناء مقاوم للزلازل.

عملية الإنتاج

1. التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومعالجة VPI براتنج الإيبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
2. صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ مع راتنجات إيبوكسي Hexion لضمان بنية كثيفة خالية من الفقاعات.
3. تكامل شريط المخرج: تم وضع شرائط المخرج النحاسية المطلية بالقصدير بدقة وصبها في هيكل الملف، مما يضمن اتصال دائم ومنخفض المقاومة.
4. المعالجة والاختبار: تتم معالجة المجموعة في فرن يتم التحكم فيه بواسطة الكمبيوتر ثم تخضع لاختبارات روتينية صارمة.
5. التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير لضمان التسليم الآمن.

شهادات العملاء

"لقد جعلت شرائط المخارج ذات الوجهين وصلاتنا ذات التيار العالي واضحة بشكل لا يصدق. لقد شهدنا انخفاضًا كبيرًا في التشوه التوافقي منذ التثبيت."

"إن اهتمام LEABE بالتفاصيل أمر مثير للإعجاب. فقد كانت شرائط المخارج متوافقة تمامًا مع قضبان التوصيل الخاصة بنا، مما يوفر لنا ساعات من وقت التعديل."
