مفاعل خطي مزدوج الجوانب بقدرة 10 كيلو فولت

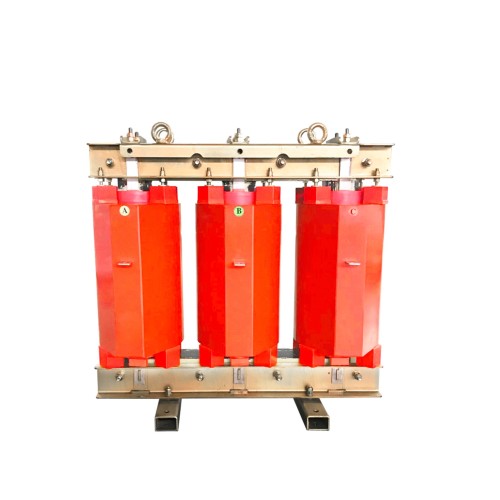

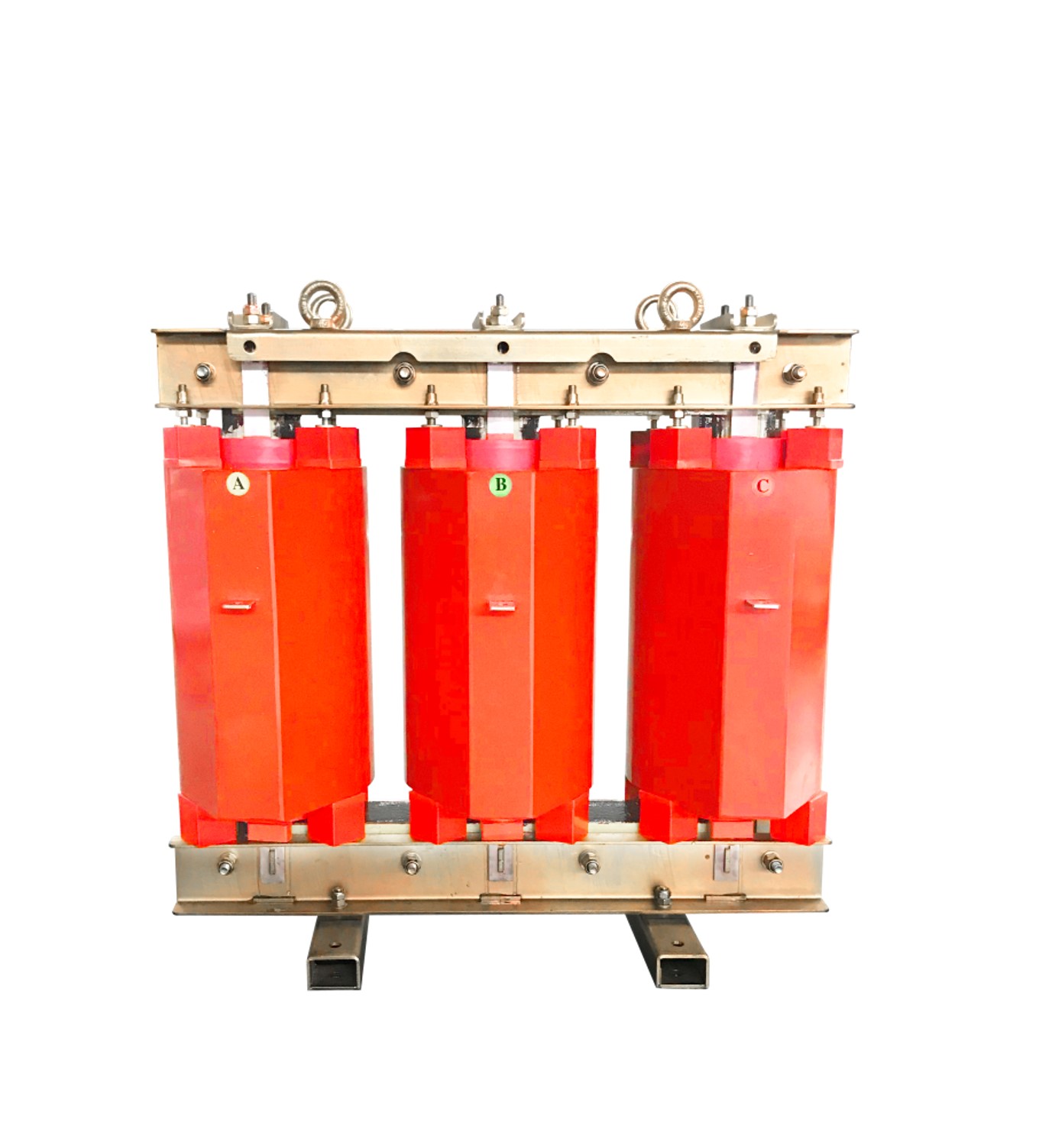

نظرة عامة على المنتج

مفاعل الخط الصادر مزدوج الجوانب بقدرة 10 كيلو فولت من LEABE هو مفاعل مرشح توافقي عالي الأداء مصمم للتكامل المرن في أنظمة الطاقة ذات الجهد المتوسط. باعتباره مفاعلًا قويًا من راتنجات الإيبوكسي ، فهو يمنع التشوه التوافقي بشكل فعال، ويحسن عامل الطاقة، ويعزز استقرار الجهد. يتميز هذا المفاعل الصناعي بتكوين طرفي مزدوج الجوانب، مما يسمح بتوجيه قضيب التوصيل الأمثل وتقليل تعقيد التثبيت في مجموعات المفاتيح الكهربائية. إنه الخيار المثالي لتعويض الطاقة التفاعلية وتطبيقات التصفية.

المواصفات الفنية

• القدرة المقدرة: 3 كيلو فولت – 2000 كيلو فولت
• الفولطية المقدرة: 3 كيلو فولت - 35 كيلو فولت (معيار 10 كيلو فولت)
• معدل التفاعل: 1%، 4.5%، 5%، 6%، 12% (قابل للتخصيص)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: الهواء الطبيعي (AN)
• نوع الاتصال: خط صادر على الوجهين (قياسي)، اختياري من جانب واحد
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب
• مادة الملف: موصل نحاسي عالي النقاء مع راتنجات إيبوكسي هيكسيون (الولايات المتحدة الأمريكية).
• التردد: 50 / 60 هرتز
• التثبيت: داخلي، مثبت على الأرض
• الامتثال للمعايير: IEC 60076-6، GB/T 10229

ميزات المنتج ومزاياه

توفر سلسلة CKSC من LEABE ذات الخطوط الصادرة على الوجهين مزايا هندسية متميزة:

1. محطات محسنة مزدوجة الجوانب: يسمح التصميم ثنائي الأطراف بتوصيل الكابلات الواردة والصادرة على الجانبين المتقابلين. يؤدي هذا إلى تقصير مدة تشغيل قضبان التوصيل بشكل كبير، وتقليل المعاوقة، وتحسين السلامة عن طريق تقليل مشكلات التخليص من مرحلة إلى مرحلة داخل خزانات المفاتيح الكهربائية المزدحمة.
2. ملف مصبوب إيبوكسي خالي من الفراغات: يتم صب الملف تحت فراغ عالٍ باستخدام راتنجات الإيبوكسي الممتازة من شركة Hexion (الولايات المتحدة الأمريكية). وهذا يخلق بنية صلبة ومتجانسة ذات قوة ميكانيكية ممتازة، ومقاومة للرطوبة، ومقاومة للحريق (ما يعادل UL94 V-0). يضمن اللف الأسطواني المجزأ إجهادًا منخفضًا للجهد الكهربي بين الطبقات وقدرة فائقة على تحمل الجهد الزائد.
3. البناء المستقر حرارياً: يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصل النحاسي. وهذا يمنع التشقق أثناء التدوير الحراري، مما يضمن عمر تشغيلي طويل حتى في ظل الأحمال المتقلبة.
4. قلب منخفض الضوضاء مصمم بدقة: مصنوع من فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب، ويتم قطع القلب بواسطة آلات CNC بدقة على مستوى الميكرون. يعمل التكديس الفريد "بدون مسمار" والربط بشريط بوليستر عالي القوة، جنبًا إلى جنب مع تشريب الضغط الفراغي (VPI)، على تخفيف الاهتزاز بشكل فعال وتقليل الضوضاء التشغيلية إلى أقل من 55 ديسيبل.

يقلل تصميم المفاعل منخفض الفقد من تبديد الطاقة، مما يجعله حلاً فعالاً من حيث التكلفة للتشغيل المستمر.

خطوات التثبيت والأسلاك

1. التحقق قبل التثبيت: تأكد من أن تصنيف المفاعل (السعة، والجهد، ومعدل التفاعل) وتخطيط المحطة على الوجهين يتطابقان مع الرسم التخطيطي ذو الخط الواحد.
2. التركيب: ضع المفاعل على أساس مستوٍ وصلب. تأكد من وجود مساحة كافية (150 مم على الأقل) حول الوحدة للوصول إلى التهوية والصيانة.
3. الاتصال الطرفي: قم بتوصيل مصدر الطاقة إلى جانب واحد والحمل (على سبيل المثال، بنك المكثف) إلى الجانب الآخر. استخدم مفاتيح عزم الدوران لتشديد كافة التوصيلات الطرفية إلى القيم المحددة.
4. التأريض: قم بتوصيل طرف التأريض المخصص للمفاعل بقضيب التأريض الرئيسي لمجموعة المفاتيح الكهربائية.
5. اختبار مقاومة العزل: قم بإجراء اختبار الميجر (500 فولت أو 1000 فولت تيار مستمر) بين اللفات والأرض، وبين المحطتين، لضمان السلامة قبل التشغيل.
6. التنشيط: قم بتطبيق الجهد الكهربائي ومراقبة الأصوات غير الطبيعية أو الروائح أو ارتفاع درجة الحرارة خلال فترة التشغيل الأولية البالغة 24 ساعة.

سيناريوهات التطبيق

• بنوك المكثفات متوسطة الجهد: ضرورية لتفكيك دوائر الترشيح وحماية المكثفات من التضخيم التوافقي في أنظمة 10 كيلو فولت.
• تحسين جودة الطاقة الصناعية: يستخدم في مصانع الصلب، ومصانع الأسمنت، وعمليات التعدين لتخفيف التوافقيات الناتجة عن VFDs الكبيرة وأفران القوس.
• تكامل الطاقة المتجددة: يعمل كمفاعل داعم للشبكة في مزارع الطاقة الشمسية وطاقة الرياح لتحقيق الاستقرار في نقاط اتصال الشبكة وتصفية توافقيات العاكس.
• التجارية والبنية التحتية: يتم تركيبها في المستشفيات ومراكز البيانات والمطارات لضمان الطاقة النظيفة والامتثال للحدود التوافقية للمرافق.

فوائد للعملاء

• جودة طاقة فائقة: تقلل بشكل فعال من التشوه التوافقي الكلي (THD) وتصحح عامل طاقة الإزاحة.
• موثوقية النظام المحسنة: تحمي المعدات الحساسة من ارتفاع درجة الحرارة والرنين، مما يقلل من وقت التوقف عن العمل.
• مرونة التثبيت: تعمل المحطات الطرفية مزدوجة الجوانب على تبسيط تصميم قضيب التوصيل، مما يوفر تكاليف العمالة والمواد أثناء تجميع اللوحة.
• السلامة والمتانة: يوفر تغليف راتنجات الايبوكسي مقاومة ممتازة للحريق وحماية ضد الملوثات البيئية.
• الامتثال العالمي: يلبي معايير IEC الصارمة، مما يسهل الموافقة على المشاريع الدولية.

الشهادات والامتثال

يتم إنتاج مفاعلات LEABE بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تلتزم منتجاتنا بشكل صارم بالمواصفة IEC 60076-6 والمعايير الوطنية GB/T 10229 . يرافق كل وحدة تقرير اختبار روتيني يغطي مقاومة العزل، ونسبة الدوران، وقياس المفاعلة، واختبارات تحمل الجهد المستحث. تتوفر تقارير اختبار النوع (ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة) عند الطلب. يمكن توفير شهادة CE للوصول إلى أسواق الاتحاد الأوروبي.

خيارات التخصيص

تقدم LEABE تخصيصًا شاملاً لتلبية احتياجات المشروع المحددة:

• المعلمات الكهربائية: السعة المخصصة ومستويات الجهد ومعدلات التفاعل (بما في ذلك الضبط غير القياسي).
• تكوين المحطة الطرفية: الاختيار بين الخطوط الصادرة أحادية الجانب (قياسية لهذا الطراز) والخطوط الصادرة أحادية الجانب.
• الضميمة والحماية: حاويات IP20 إلى IP54، مع خيارات للسخانات المضادة للتكثيف.
• المتطلبات الخاصة: تصميم منخفض الضوضاء للمناطق السكنية، أو استوائي للبيئات عالية الرطوبة، أو بناء مقاوم للزلازل.

عملية الإنتاج

1. التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومعالجة VPI براتنج الإيبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
2. صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ مع راتنجات إيبوكسي Hexion لضمان بنية كثيفة خالية من الفقاعات.
3. المعالجة: يتم معالجة الملفات المصبوبة في فرن يتم التحكم فيه بواسطة الكمبيوتر باتباع ملف تعريف صارم لدرجة الحرارة لتحقيق الخصائص الميكانيكية والكهربائية المثالية.
4. التجميع والاختبار: يتم تجميع الملفات في القلب، ويخضع المفاعل الكامل لاختبارات روتينية صارمة.
5. التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير لضمان التسليم الآمن.

شهادات العملاء

"إن المحطات الطرفية مزدوجة الجوانب في مفاعلات LEABE 10KV جعلت تصميم قضيب التوصيل الخاص بنا نظيفًا وفعالًا بشكل لا يصدق. لقد شهدنا انخفاضًا بنسبة 35% في التوافقيات منذ التثبيت."

"أداء موثوق وتوثيق ممتاز. لقد أصبحت مفاعلات LEABE هي مواصفاتنا القياسية لجميع بنوك المكثفات الجديدة بقدرة 10 كيلو فولت."
