خط صادر أحادي الجانب مع صف الرصاص

نظرة عامة على المنتج

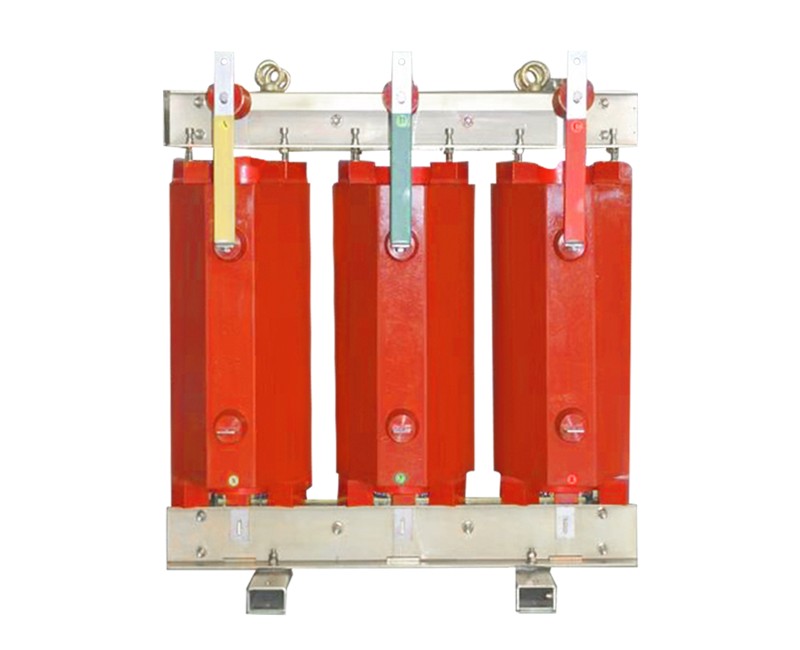

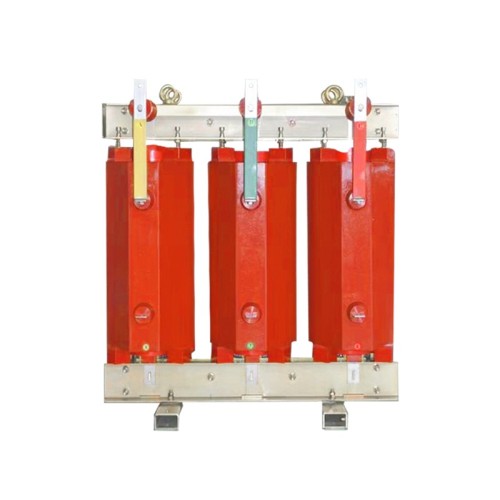

إن مفاعل الخط الخارج أحادي الجانب LEABE مع صف الإخراج المتكامل عبارة عن مفاعل مرشح توافقي مدمج وقوي مصمم للتكامل السلس في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط. باعتباره مفاعل راتنجات الإيبوكسي المتميز، فهو يمنع التشوه التوافقي بشكل فعال، ويحسن عامل الطاقة، ويعزز استقرار النظام. يتميز هذا المفاعل الصناعي بتصميم طرفي موحد من جانب واحد مع صف توصيل نحاسي مثبت مسبقًا، مما يقلل بشكل كبير من تعقيد الأسلاك في الموقع ويضمن توصيلًا كهربائيًا نظيفًا وموثوقًا لأنظمة تعويض الطاقة التفاعلية الداخلية.

المواصفات الفنية

• القدرة المقدرة: 3 كيلو فولت – 2000 كيلو فولت
• الفولطية المقدرة: 3 كيلو فولت - 35 كيلو فولت (معيار 10 كيلو فولت)
• معدل التفاعل: 1%، 4.5%، 5%، 6%، 12% (قابل للتخصيص)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: الهواء الطبيعي (AN)
• نوع الاتصال: جانب واحد مع صف الرصاص النحاسي
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب
• مادة الملف: موصل نحاسي عالي النقاء مع راتنجات إيبوكسي هيكسيون (الولايات المتحدة الأمريكية).
• نوع المحطة: بسبار نحاسي مطلي بالقصدير (صف الرصاص)
• التردد: 50 / 60 هرتز
• الامتثال للمعايير: IEC 60076-6، GB/T 10229

ميزات المنتج ومزاياه

يوفر مفاعل LEABE أحادي الجانب مع صف الرصاص مزايا هندسية وتركيبية متميزة:

1. صف توصيل مدمج للخارج: على عكس المحطات القياسية التي تتطلب تصنيع قضبان توصيل منفصلة، ​​يتميز هذا الطراز بصف توصيل نحاسي مطلي بالقصدير مركب في المصنع. وهذا يضمن التوصيل الأمثل، ويقلل من مقاومة التلامس، ويلغي الحاجة إلى الحفر أو الثني في الموقع، مما يضمن ملاءمة مثالية في كل مرة.
2. ملف مصبوب إيبوكسي خالي من الفراغات: يتم صب الملف تحت فراغ عالٍ باستخدام راتنجات الإيبوكسي الممتازة من شركة Hexion (الولايات المتحدة الأمريكية). وهذا يخلق بنية صلبة ومتجانسة ذات قوة ميكانيكية ممتازة، ومقاومة للرطوبة، ومقاومة للحريق (ما يعادل UL94 V-0). يضمن اللف الأسطواني المجزأ إجهادًا منخفضًا للجهد الكهربي بين الطبقات وقدرة فائقة على تحمل الجهد الزائد.
3. البناء المستقر حرارياً: يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصل النحاسي. وهذا يمنع التشقق أثناء التدوير الحراري، مما يضمن عمر تشغيلي طويل حتى في ظل الأحمال المتقلبة.
4. قلب منخفض الضوضاء مصمم بدقة: مصنوع من فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب، ويتم قطع القلب بواسطة آلات CNC بدقة على مستوى الميكرون. يعمل التكديس الفريد "بدون مسمار" والربط بشريط بوليستر عالي القوة، جنبًا إلى جنب مع تشريب الضغط الفراغي (VPI)، على تخفيف الاهتزاز بشكل فعال وتقليل الضوضاء التشغيلية إلى أقل من 55 ديسيبل.

يقلل تصميم المفاعل منخفض الفقد من تبديد الطاقة، مما يجعله حلاً فعالاً من حيث التكلفة للتشغيل المستمر.

خطوات التثبيت والأسلاك

1. التحقق قبل التثبيت: تأكد من تصنيف المفاعل (السعة، والجهد، ومعدل المفاعلة) وأبعاد صف الإخراج التي تتوافق مع تخطيط مجموعة المفاتيح الكهربائية.
2. التثبيت: قم بتركيب المفاعل بشكل آمن على قاعدة صلبة ومستوية داخل الحجرة، مما يضمن خلوصًا كافيًا للتهوية.
3. اتصال قضيب التوصيل: قم بمحاذاة صف مقدمة المفاعل للخارج مع قضيب التوصيل الرئيسي. استخدم مفاتيح عزم الدوران المناسبة لتشديد مسامير التوصيل، مما يضمن وصلة محكمة الغلق ومنخفضة المقاومة.
4. التأريض: قم بتوصيل طرف التأريض المخصص للمفاعل بقضيب التأريض الرئيسي لمجموعة المفاتيح الكهربائية.
5. اختبار مقاومة العزل: قم بإجراء اختبار الميجر (500 فولت أو 1000 فولت تيار مستمر) بين اللفات والأرض لضمان السلامة قبل التشغيل.
6. التنشيط: قم بتطبيق الجهد الكهربائي ومراقبة الأصوات غير الطبيعية أو الروائح أو ارتفاع درجة الحرارة خلال فترة التشغيل الأولية البالغة 24 ساعة.

سيناريوهات التطبيق

• بنوك المكثفات ذات الجهد المتوسط: مثالية لتفكيك دوائر الترشيح وحماية المكثفات من التضخيم التوافقي في أنظمة 10 كيلو فولت.
• مجموعات المفاتيح الكهربائية: مثالية للتكامل في مقصورات المفاتيح الكهربائية المدمجة حيث تكون المساحة محدودة وتكون بساطة الأسلاك أمرًا بالغ الأهمية.
• تحسين جودة الطاقة الصناعية: يستخدم في مصانع التصنيع للتخفيف من التوافقيات الناتجة عن VFDs وضمان الامتثال للوائح المرافق.
• تكامل الطاقة المتجددة: يعمل كمفاعل داعم للشبكة في مزارع الطاقة الشمسية وطاقة الرياح لتحقيق الاستقرار في نقاط اتصال الشبكة وتصفية توافقيات العاكس.

فوائد للعملاء

• التثبيت المبسط: يعمل صف التوصيل المتكامل على تقليل العمالة في الموقع، ويزيل أخطاء القياس، ويسرع عملية تجميع المفاتيح الكهربائية.
• جودة طاقة فائقة: تقلل بشكل فعال من التشوه التوافقي الكلي (THD) وتصحح عامل طاقة الإزاحة.
• موثوقية محسّنة: تضمن التوصيلات التي تم اختبارها في المصنع وتغليف الإيبوكسي القوي أداءً طويل الأمد مع الحد الأدنى من الصيانة.
• السلامة والمتانة: يوفر تغليف راتنجات الايبوكسي مقاومة ممتازة للحريق وحماية ضد الملوثات البيئية.
• الامتثال العالمي: يلبي معايير IEC الصارمة، مما يسهل الموافقة على المشاريع الدولية.

الشهادات والامتثال

يتم إنتاج مفاعلات LEABE بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تلتزم منتجاتنا بشكل صارم بالمواصفة IEC 60076-6 والمعايير الوطنية GB/T 10229 . يرافق كل وحدة تقرير اختبار روتيني يغطي مقاومة العزل، ونسبة الدوران، وقياس المفاعلة، واختبارات تحمل الجهد المستحث. تتوفر تقارير اختبار النوع (ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة) عند الطلب. يمكن توفير شهادة CE للوصول إلى أسواق الاتحاد الأوروبي.

خيارات التخصيص

تقدم LEABE تخصيصًا شاملاً لتلبية احتياجات المشروع المحددة:

• المعلمات الكهربائية: السعة المخصصة ومستويات الجهد ومعدلات التفاعل (بما في ذلك الضبط غير القياسي).
• تكوين صف الرصاص للخارج: طول مخصص، وتباعد الفتحات، واتجاه صف الرصاص للخارج ليتوافق مع تصميمات المفاتيح الكهربائية المحددة.
• الضميمة والحماية: حاويات IP20 إلى IP54، مع خيارات للسخانات المضادة للتكثيف.
• المتطلبات الخاصة: تصميم منخفض الضوضاء للمناطق السكنية، أو استوائي للبيئات عالية الرطوبة، أو بناء مقاوم للزلازل.

عملية الإنتاج

1. التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومعالجة VPI براتنج الإيبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
2. صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ مع راتنجات إيبوكسي Hexion لضمان بنية كثيفة خالية من الفقاعات.
3. تكامل صف الرصاص: يتم وضع صف الرصاص النحاسي المطلي بالقصدير بدقة ويتم صبه في هيكل الملف، مما يضمن اتصال دائم منخفض المقاومة.
4. المعالجة والاختبار: تتم معالجة المجموعة في فرن يتم التحكم فيه بواسطة الكمبيوتر ثم تخضع لاختبارات روتينية صارمة.
5. التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير لضمان التسليم الآمن.

شهادات العملاء

"لقد وفر لنا التصميم أحادي الجانب مع صف التوصيل المثبت مسبقًا ما لا يقل عن 4 ساعات من وقت توصيل الأسلاك لكل لوحة. والجودة ممتازة دائمًا."

"لقد أصبحت مفاعلات LEABE معيارنا. يعد اتصال قضيب التوصيل المتكامل ميزة بسيطة ولكنها رائعة تعمل على تحسين الموثوقية."
