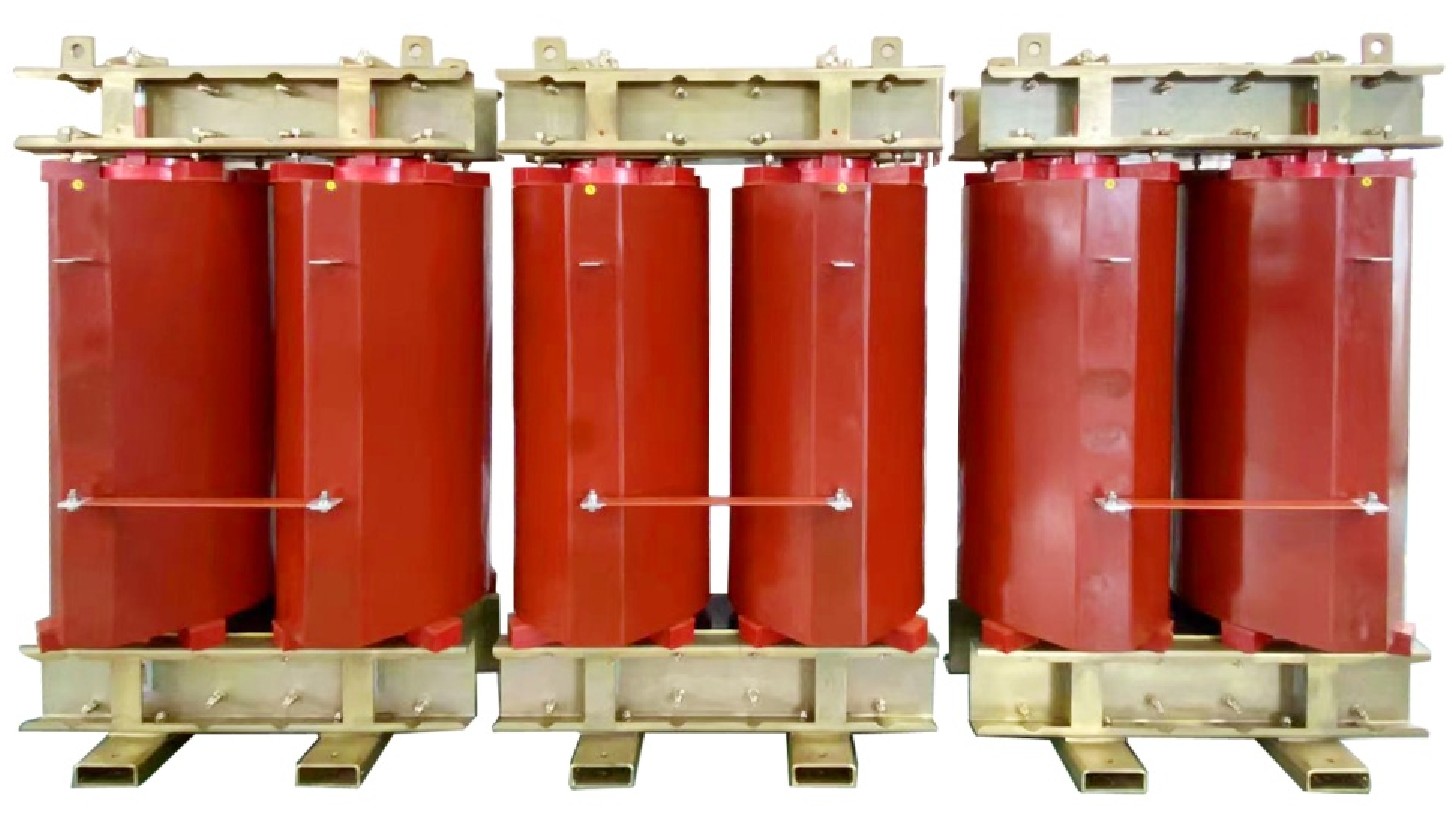

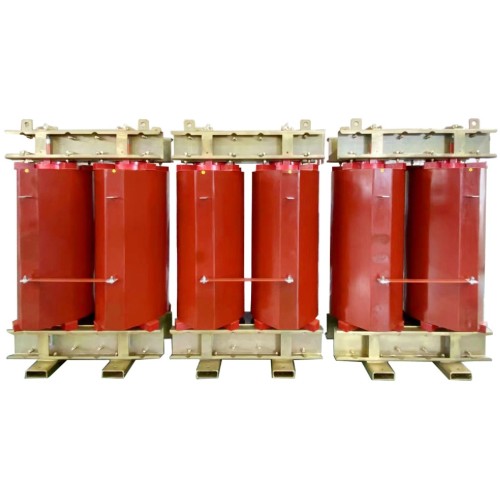

مفاعل طاقة من سلسلة أحادية الطور

نظرة عامة على المنتج

مفاعل الطاقة من سلسلة LEABE أحادي الطور هو مفاعل مرشح توافقي متخصص مصمم لتعويض الطاقة التفاعلية بدقة في الأنظمة أحادية الطور. وباعتباره مفاعل راتنجات الإيبوكسي عالي الأداء، فقد تم تصميمه لحماية المكثفات وقمع التشوه التوافقي وتحسين عامل الطاقة في تطبيقات مثل جر السكك الحديدية والأحمال الصناعية أحادية الطور وشبكات التوزيع ذات الطور المجزأ. يضمن هذا المفاعل الصناعي تنظيمًا متوازنًا للجهد واستقرارًا معززًا للنظام، مما يجعله الخيار المفضل لإدارة جودة الطاقة المستهدفة.

المواصفات الفنية

• القدرة المقدرة: 3 كيلو فولت – 2000 كيلو فولت (لكل مرحلة)
• الفولطية المقدرة: 230 فولت – 35 كيلو فولت (أحادية الطور)
• معدل التفاعل: 1%، 4.5%، 5%، 6%، 12% (قابل للتخصيص لضبط توافقي محدد)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: الهواء الطبيعي (AN)
• نوع الاتصال: محطات أحادية أو مزدوجة الجوانب لتوجيه شريط التوصيل المرن
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب
• مادة الملف: موصل نحاسي عالي النقاء مع راتنجات إيبوكسي هيكسيون (الولايات المتحدة الأمريكية).
• الامتثال للمعايير: IEC 60076-6، GB/T 10229

ميزات المنتج ومزاياه

يوفر مفاعل LEABE أحادي الطور مزايا مميزة للتطبيقات التي تتطلب تعويضًا خاصًا بالمرحلة:

1. التخفيف التوافقي الخاص بمرحلة معينة: على عكس المفاعلات ثلاثية الطور، تستهدف هذه الوحدة التوافقيات على مرحلة واحدة، مما يجعلها مثالية للأحمال ذات التيارات التوافقية غير المتوازنة، مثل أفران القوس أو المقومات أحادية الطور.
2. ملف مصبوب إيبوكسي خالي من الفراغات: الملف مصبوب بالفراغ مع راتنجات إيبوكسي ممتازة من شركة Hexion (الولايات المتحدة الأمريكية)، مما يخلق هيكلًا صلبًا ومتجانسًا. وهذا يضمن مقاومة ممتازة للرطوبة، وتثبيط الحريق (UL94 V-0)، وقوة عازلة فائقة لضمان الموثوقية على المدى الطويل.
3. البناء المستقر حرارياً: يتم اختيار المواد العازلة لتتناسب مع معامل التمدد الحراري للموصل النحاسي. وهذا يمنع التشقق أثناء التدوير الحراري، مما يضمن أداءً ثابتًا تحت الأحمال المتقلبة.
4. قلب منخفض الضوضاء وعالي القوة: القلب مصنوع من صفائح فولاذية من السيليكون مقطوعة بدقة، ومكدسة بدون مسامير، ومشربة بالفراغ مع راتنجات الإيبوكسي. يعمل هذا التصميم على تقليل الاهتزاز وتقليل الضوضاء التشغيلية إلى أقل من 55 ديسيبل.

يعمل تصميم المفاعل منخفض الفقد على تقليل تبديد الطاقة، مما يجعله حلاً فعالاً من حيث التكلفة لتطبيقات الخدمة المستمرة.

خطوات التثبيت والأسلاك

1. فحص ما قبل التثبيت: التحقق من جهد المفاعل وقدرته ومعدل التفاعل مقابل متطلبات النظام أحادي الطور.
2. التثبيت: قم بتأمين المفاعل على أساس مستوٍ وصلب. تأكد من وجود مساحة كافية للتهوية حول الملف.
3. الأسلاك: قم بتوصيل أطراف الخط والتحميل على التوالي مع بنك المكثف. تأكد من صحة القطبية لتجنب انعكاس الطور.
4. التأريض: قم بربط قلب المفاعل وإطاره (إن أمكن) بأرض النظام لضمان السلامة وتقليل التداخل الكهرومغناطيسي.
5. اختبار العزل: قم بإجراء اختبار Megger (500 فولت أو 1000 فولت تيار مستمر) بين الملف والأرض للتأكد من سلامة العزل.
6. التشغيل: قم بتنشيط النظام ومراقبة الأصوات غير الطبيعية أو الروائح أو ارتفاع درجات الحرارة خلال فترة التشغيل الأولية البالغة 24 ساعة.

سيناريوهات التطبيق

• مصدر طاقة الجر للسكك الحديدية: يستخدم في أنظمة السكك الحديدية ذات التيار المتردد أحادية الطور بقدرة 25 كيلو فولت لتصفية التوافقيات الناتجة عن محولات الجر القاطرة.
• الأحمال الصناعية أحادية الطور: مثالية للأفران الكبيرة أحادية الطور، ومعدات التسخين التعريفي، والأحمال التجارية غير المتوازنة.
• بنوك المكثفات ذات الطور المنفصل: توفر تعويضًا مستهدفًا للطاقة التفاعلية في الأنظمة التي لا يمكن فيها تحقيق توازن ثلاثي الطور.
• أنظمة الطاقة المتجددة: تعمل كمفاعل دعم الشبكة في محولات الطاقة الشمسية الكهروضوئية أحادية الطور لتخفيف التوافقيات وتحقيق استقرار اتصال الشبكة.

فوائد للعملاء

• تحسين دقيق لجودة الطاقة: يقلل بشكل فعال من التشوه التوافقي الإجمالي (THD) في مراحل محددة، مما يضمن الامتثال لمعايير المرافق.
• حماية معززة للمعدات: تحمي المكثفات أحادية الطور والإلكترونيات الحساسة من الحرارة الزائدة والإجهاد العازل.
• التثبيت المرن: تعمل خيارات المحطات الطرفية مزدوجة الجوانب على تبسيط اتصالات شريط التوصيل وتقليل العمالة في الموقع.
• صيانة منخفضة: يلغي التصميم الجاف المغلف بالإيبوكسي الحاجة إلى أخذ عينات الزيت أو استبداله، مما يقلل من تكاليف دورة الحياة.

الشهادات والامتثال

يتم تصنيع مفاعلات LEABE بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تتوافق سلسلتنا أحادية الطور مع معايير IEC 60076-6 و GB/T 10229 . تخضع كل وحدة لاختبارات روتينية صارمة، بما في ذلك نسبة الدوران وقياس المفاعلة واختبارات تحمل الجهد المستحث. تتوفر تقارير اختبار النوع (ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة) عند الطلب. يمكن توفير شهادة CE للوصول إلى أسواق الاتحاد الأوروبي.

خيارات التخصيص

تقدم LEABE حلولاً مخصصة لتلبية متطلبات المشروع المحددة:

• المعلمات الكهربائية: مستويات الجهد المخصصة، وتقييمات السعة، ومعدلات التفاعل لتصفية توافقية محددة.
• تكوين المحطة الطرفية: اختيار المحطات أحادية الجانب أو مزدوجة الجوانب لتحسين تخطيط شريط التوصيل.
• الضميمة والحماية: خيارات تتراوح من النوع المفتوح IP20 إلى الخزانات المغلقة IP54 المزودة بسخانات مضادة للتكثيف.
• المتطلبات الخاصة: تصميم منخفض الضوضاء للمناطق السكنية، أو استوائي للبيئات عالية الرطوبة، أو بناء مقاوم للزلازل.

عملية الإنتاج

1. التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومشربة بالفراغ مع راتنجات الايبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
2. صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ مع راتنجات إيبوكسي Hexion لضمان بنية كثيفة خالية من الفراغات.
3. المعالجة: يتم معالجة الملفات المصبوبة في فرن يتم التحكم فيه بواسطة الكمبيوتر لتحقيق أفضل الخصائص الميكانيكية والكهربائية.
4. التجميع والاختبار: يتم تجميع الملفات في القلب، ويخضع المفاعل الكامل لاختبار روتيني شامل.
5. التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير لضمان التسليم الآمن.

شهادات العملاء

"لقد نجحت مفاعلات LEABE أحادية الطور في حل مشكلاتنا التوافقية على خط إمداد طاقة الجر. وكانت جودة البناء استثنائية، وكانت تعمل بشكل لا تشوبه شائبة."

"كنا بحاجة إلى حل موثوق لنظام التسخين التعريفي أحادي الطور. وقد قدمت LEABE مفاعلًا مخصصًا أدى إلى تحسين عامل الطاقة لدينا بشكل كبير."
