ثلاثة مفاعل بدء الصنبور

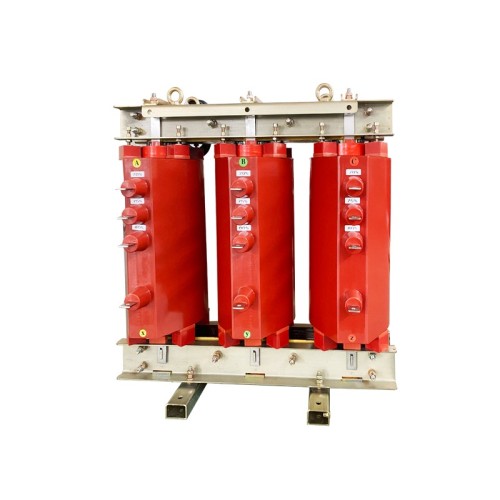

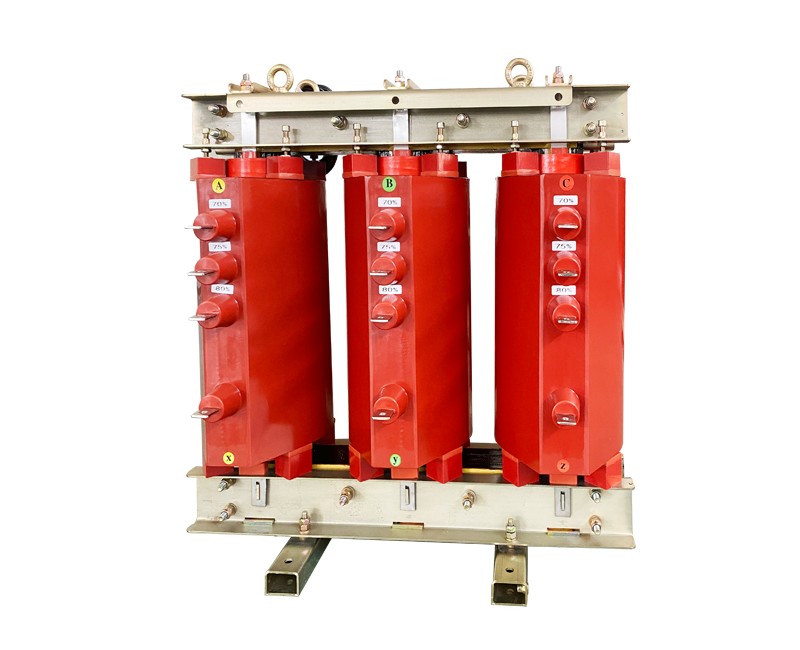

LEABE QKSC سلسلة ثلاثة مفاعل بدء التشغيل

نظرة عامة على المنتج

تقدم LEABE مفاعل بدء التشغيل ثلاثي الصنبور من سلسلة QKSC، وهو مفاعل تشغيل محرك قابل للتكيف بدرجة كبيرة تم تصميمه للتحكم الدقيق في الجهد أثناء بدء تشغيل محرك التيار المتردد غير المتزامن. عندما تبدأ المحركات عند الجهد المقنن، فإنها تسحب ما بين 5 إلى 7 أضعاف تيار الحمل الكامل، مما يتسبب في انخفاض كبير في الجهد والإجهاد الميكانيكي. يعمل مفاعلنا المبدئي على تخفيف ذلك عن طريق إدخال مقاومة حثية. يسمح التصميم الفريد ثلاثي الصنابير (عادةً 50%، و65%، و80% من صنابير الجهد) للمشغلين بضبط التوازن بين تقليل تيار البدء وإخراج عزم الدوران. يغطي هذا الحل نطاق طاقة يتراوح من 220 كيلووات إلى 3150 كيلووات، وهو مثالي للتطبيقات الصناعية المعقدة حيث تختلف ظروف الحمل، مما يتطلب أقصى قدر من المرونة لحماية كل من المحرك والشبكة الكهربائية.

المواصفات الفنية

توفر سلسلة QKSC المزودة بنقرات ثلاثية إمكانية ضبط مجال محسنة. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلووات إلى 3150 كيلووات.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: الهواء الطبيعي (AN).
• تكوين الحنفية: ثلاث صنابير جهد (قياسية: 50%، 65%، 80%؛ قابلة للتخصيص بالكامل).
• مادة العزل: راتنجات الايبوكسي عالية الجودة.
• التردد: 50/60 هرتز.
• مادة اللف: نحاس أو ألومنيوم عالي الجودة.
• دورة العمل: الخدمة المتقطعة لوقت قصير (S2).

ميزات المنتج ومزاياه

يوفر مفاعل LEABE QKSC المزود بثلاث صنابير تحكمًا وأداءً فائقين لتطبيقات بدء تشغيل المحرك الصعبة:

1. الحد الأقصى من مرونة البدء: على عكس المفاعلات التي تعمل بنقرة واحدة أو مزدوجة، يوفر التصميم ثلاثي الضغط نطاقًا أوسع من التعديل. يمكن للمشغلين تحديد 50% للحد الأقصى لتخفيض التيار في الأحمال الخفيفة جدًا، أو 65% للتطبيقات القياسية، أو 80% للأحمال الثقيلة التي تتطلب عزم دوران انفصاليًا عاليًا.
2. إدارة عزم الدوران المُحسّنة: من خلال تحديد ضغط الجهد الدقيق، يمكن للمستخدمين التأكد من أن المحرك ينتج ما يكفي من عزم الدوران لبدء الحمل دون التسبب في تآكل ميكانيكي مفرط أو إجهاد كهربائي، مما يطيل عمر مجموعة نقل الحركة بأكملها.
3. عزل راتنجات الإيبوكسي: يتم تشريب القلب واللفات براتنج الإيبوكسي بالفراغ، مما يوفر حماية ممتازة ضد الرطوبة والغبار والملوثات الكيميائية. وهذا يضمن قوة عازلة عالية وعمر تشغيلي طويل في البيئات الصناعية القاسية.
4. تصميم مدمج وقوي: تم تصميم المفاعل لتحقيق أداء عالٍ بأقل مساحة ممكنة، ويتميز ببنية قوية تتحمل القوى الكهرومغناطيسية المكثفة المتولدة أثناء بدء تشغيل المحرك بتيار عالٍ.
5. أداء فائق: يوفر طريقة موثوقة وسلبية وفعالة من حيث التكلفة لتقليل تيارات البدء مقارنة بالمشغلات الإلكترونية المعقدة، مع ميزة إضافية تتمثل في إعدادات الجهد المتعددة.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمفاعل البدء الخاص بك:

1. اضغط على التحديد: قم بتحليل منحنى عزم دوران حمل المحرك وانخفاض الجهد المسموح به للمنشأة. حدد الصنبور المناسب (50%، 65%، أو 80%) لتحقيق التوازن المطلوب بين الحد الحالي وعزم الدوران البداية.
2. التركيب: قم بتأمين المفاعل في قسم جيد التهوية من لوحة المفاتيح. تأكد من أن سطح التثبيت مستوي ويمكنه دعم وزن الوحدة.
3. التوصيل الكهربائي: قم بتوصيل طاقة الخط بالمحطة المشتركة. قم بتوصيل المحرك بطرف الصنبور المحدد. تأكد من ربط جميع التوصيلات بعزم الدوران المحدد باستخدام مفتاح عزم الدوران.
4. تسلسل البداية: أغلق الموصل الرئيسي لتطبيق الجهد المنخفض من خلال المفاعل. سوف يتسارع المحرك بسلاسة مع تيار محدود.
5. عملية الالتفافية: بمجرد أن يصل المحرك إلى ما يقرب من 75-80% من سرعته المتزامنة، أغلق موصل الالتفافية لتقصير المفاعل، مع تطبيق جهد خط كامل على المحرك.

سيناريوهات التطبيق

تعد مفاعلات بدء التشغيل الثلاثة من LEABE ضرورية للصناعات التي تتطلب تحكمًا دقيقًا في المحركات:

• التصنيع الثقيل: بدء تشغيل الكسارات والمطاحن والضواغط حيث يمكن أن تتغير ظروف التحميل، مما يتطلب ملفات تعريف بدء مختلفة.
• المياه ومياه الصرف الصحي: إدارة المضخات الكبيرة حيث تختلف متطلبات عزم الدوران بناءً على ضغط النظام وظروف الأنابيب.
• النفط والغاز: تشغيل الضواغط ومحركات الحفر حيث تكون المرونة التشغيلية أمرًا بالغ الأهمية للسلامة والكفاءة.
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): بدء تشغيل مبردات الطرد المركزي الكبيرة ووحدات معالجة الهواء في المباني التجارية بأحمال إشغال مختلفة.

فوائد للعملاء

يوفر الاستثمار في مفاعل LEABE الأفقي ذو الصنابير الثلاثية مزايا تشغيلية ومالية كبيرة:

• مرونة لا مثيل لها: تتيح القدرة على ضبط جهد البدء في الميدان تحسين أداء المحرك دون استبدال الأجهزة، واستيعاب التغييرات في عملية الإنتاج.
• استقرار الشبكة المحسن: يمنع انخفاضات الجهد التي يمكن أن تعطل الإلكترونيات الحساسة والعمليات الأخرى على نفس الشبكة الكهربائية، مما يضمن تشغيل المصنع بشكل أكثر سلاسة.
• انخفاض التكلفة الإجمالية للملكية: يقلل من تآكل ملفات المحرك والمكونات الميكانيكية، مما يقلل تكاليف الصيانة والاستبدال بمرور الوقت.
• تحسين كفاءة الطاقة: يقلل من رسوم ذروة الطلب المرتبطة بتيارات التدفق العالية، مما يؤدي إلى انخفاض فواتير الكهرباء.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. لقد تم تصميم المفاعل البادئ من سلسلة QKSC وفقًا لمعايير IEC 60076-6 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن خضوع كل وحدة لاختبارات صارمة لمقاومة العزل وقوة العزل الكهربائي قبل التسليم.

خيارات التخصيص

نحن نفهم أن كل تطبيق للمحرك فريد من نوعه. تقدم LEABE تخصيصًا احترافيًا لمفاعل التشغيل ثلاثي الضغط الخاص بنا. في حين أن الصنابير القياسية هي 50%، و65%، و80%، يمكننا تصميم وحدات بنسب صنبور مخصصة بناءً على نماذج محرك محددة، وعزم دوران التشغيل المطلوب، وتيار بدء التشغيل المسموح به. تتضمن الخيارات أيضًا قيم مقاومة محددة وتكوينات طرفية وتكامل المستشعر.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اللف الدقيق للموصلات عالية الجودة وحتى التشريب بالضغط الفراغي لراتنجات الإيبوكسي، تم تصميم كل مفاعل QKSC لضمان المتانة. تخضع كل وحدة لاختبارات شاملة، بما في ذلك التحقق من نسبة الدوران (لتأكيد دقة الصنبور)، واختبارات مقاومة العزل، واختبارات تحمل الجهد العالي، لضمان أداء خالٍ من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي الميزة الرئيسية لمفاعل ثلاثي الصنبور مقارنة بمفاعل ثنائي الصنبور؟
ج: الميزة الرئيسية هي التحكم الحبيبي . يوفر المفاعل ثلاثي الضغط إعدادًا متوسطًا إضافيًا (على سبيل المثال، 65%)، مما يسمح بتوازن أكثر دقة بين تيار البدء وعزم الدوران. يعد هذا أمرًا بالغ الأهمية للتطبيقات التي لا يكون فيها الحمل "خفيفًا" أو "ثقيلًا" بشكل واضح، أو حيث تتغير ظروف البدء بشكل متكرر.

س: كيف أختار بين النقرات 50% و65% و80%؟
ج:

• 50% Tap: يستخدم للأحمال الخفيفة جدًا (مثل المراوح أو المضخات غير المحملة) حيث يكون تقليل اضطراب الخط هو الأولوية القصوى.
• 65% Tap: الاختيار القياسي لمعظم مضخات وضواغط الطرد المركزي، مما يوفر توازنًا جيدًا بين تقليل التيار وعزم دوران البدء.
• صنبور 80%: يستخدم للأحمال الثقيلة ذات متطلبات عزم الدوران الانفصالي العالية، مثل الكسارات أو مضخات الإزاحة الإيجابية أو الناقلات التي تبدأ تحت الحمل الكامل.

س: هل يمكن استخدام هذا المفاعل للتشغيل المستمر؟
ج: لا، تم تصميم سلسلة QKSC للخدمة المتقطعة أثناء بدء تشغيل المحرك (عادةً من 10 إلى 30 ثانية). يجب تجاوزه بمجرد وصول المحرك إلى السرعة الكاملة لمنع ارتفاع درجة الحرارة وتلف العزل.

س: هل المفاعل ثلاثي الضغط مناسب لنظامي 50 هرتز و60 هرتز؟
ج: نعم، لقد تم تصميم مفاعلات تشغيل المحرك الخاصة بنا للعمل بكفاءة عند الترددين 50 هرتز و60 هرتز. يتم تحديد قيمة الحث بعناية لتوفير المعاوقة الصحيحة عند التردد المحدد لكل إعداد صنبور.
