مفاعل الخط الخارج مزدوج الجوانب (التحكم في درجة الحرارة).

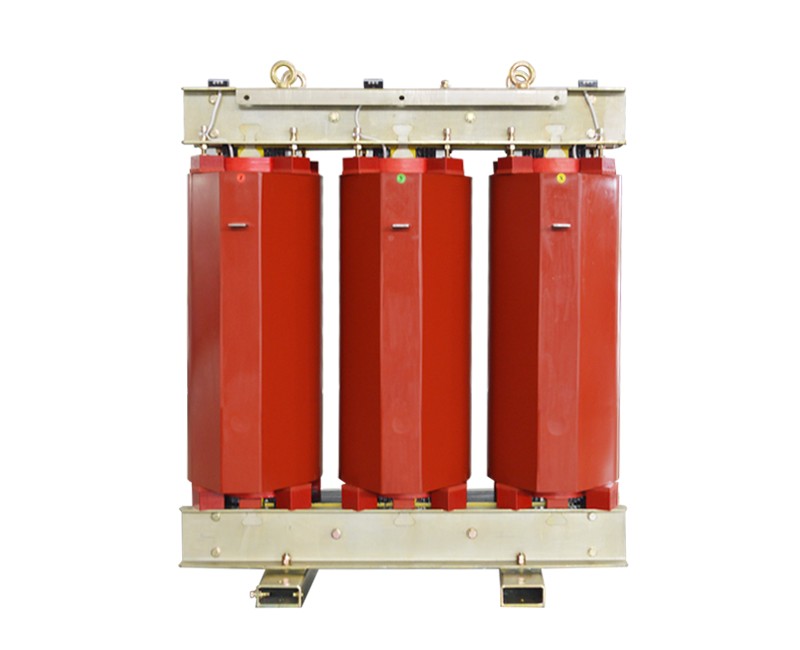

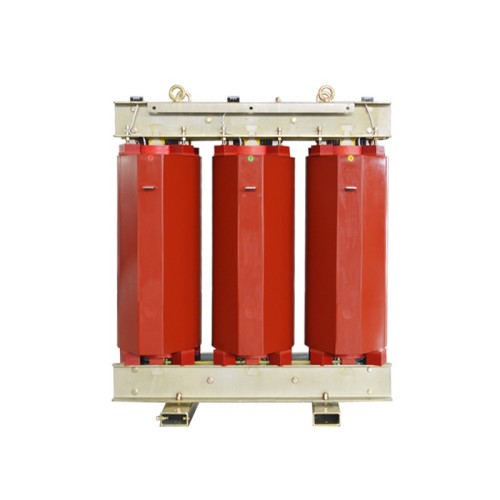

مفاعل خط الإخراج مزدوج الجوانب من سلسلة LEABE QKSC (التحكم في درجة الحرارة).

نظرة عامة على المنتج

تقدم LEABE مفاعل الخط الصادر مزدوج الجوانب من سلسلة QKSC مع الإدارة الحرارية المتكاملة، وهو مفاعل متقدم لبدء تشغيل المحرك مصمم لتطبيقات المحركات غير المتزامنة ذات التيار المتردد عالية الطاقة. عندما تبدأ المحركات بجهد مقنن، فإنها تسحب ما بين 5 إلى 7 أضعاف تيارها المقنن، مما يتسبب في انخفاضات كبيرة في الجهد وإجهاد ميكانيكي. يعالج مفاعلنا المبدئي هذه المشكلة عن طريق إدخال معاوقة يمكن التحكم فيها لتقليل جهد البدء. يتميز هذا الطراز بتكوين طرفي فريد على الوجهين لتوجيه شريط التوصيل المرن وأجهزة استشعار درجة الحرارة المدمجة للمراقبة الحرارية في الوقت الفعلي. يغطي نطاق طاقة يتراوح من 220 كيلووات إلى 3150 كيلووات، وهو الحل المفضل للتطبيقات الصناعية الثقيلة التي تتطلب تشغيل محرك ذكي وموثوق به وحماية الشبكة.

المواصفات الفنية

تجمع سلسلة QKSC بين الأداء الكهربائي القوي والحماية الحرارية المتقدمة. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلووات إلى 3150 كيلووات.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: هواء طبيعي (AN) مع قنوات تهوية محورية.
• تقليل الجهد: نسب التنصت القابلة للتخصيص (50%، 65%، 80% متاحة).
• تكوين المحطة الطرفية: خط صادر على الوجهين (جانب الخط وجانب التحميل منفصلان).
• الحماية الحرارية: الثرمستورات PTC المدمجة أو أجهزة الاستشعار PT100 RTD.
• مادة العزل: تغليف راتنجات الايبوكسي عالي الجودة.
• التردد: 50/60 هرتز.
• دورة العمل: الخدمة المتقطعة لفترة قصيرة (10-30 ثانية).

ميزات المنتج ومزاياه

يوفر مفاعل LEABE QKSC المزود بإمكانية الوصول المزدوج والتحكم في درجة الحرارة مزايا مميزة لأنظمة التحكم المعقدة في المحركات:

1. توجيه شريط التوصيل المُحسّن: يفصل تصميم الخط الصادر على الوجهين بين المحطات الطرفية الواردة والصادرة، مما يسمح بتخطيط شريط التوصيل المنطقي والنظيف. وهذا يقلل بشكل كبير من تعقيد التثبيت ويقلل من مخاطر حدوث أخطاء من مرحلة إلى أخرى في التطبيقات ذات التيار العالي.
2. التحكم الذكي في درجة الحرارة: توفر أجهزة الاستشعار الحرارية المدمجة بيانات درجة حرارة اللف في الوقت الحقيقي لمرحلات حماية المحرك. ويمنع هذا ارتفاع درجة الحرارة أثناء دورات التشغيل المتكررة ويتيح الصيانة التنبؤية، مما يؤدي إلى إطالة عمر المعدات بشكل كبير.
3. عزل فائق من راتنجات الإيبوكسي: يتم تشريب المجموعة الأساسية والملف براتنج الإيبوكسي بالفراغ، مما يوفر مقاومة ممتازة للرطوبة والغبار والملوثات الكيميائية. وهذا يضمن قوة عازلة عالية وتفريغ جزئي منخفض.
4. تحمل التيار العالي: تم تصميمه للتعامل مع القوى الكهرومغناطيسية المتولدة أثناء بدء تشغيل المحرك، ويضمن الهيكل الميكانيكي القوي التشغيل الموثوق به حتى في ظل ظروف الدائرة القصيرة الشديدة.
5. صغير الحجم وفعال: على الرغم من تصنيف الطاقة العالي، يضمن التصميم الأمثل وجود بصمة مدمجة وتبديد حرارة فعال، مما يجعله مناسبًا للدمج في لوحات المفاتيح الكبيرة.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء لمفاعل البدء الخاص بك:

1. التثبيت: قم بتركيب المفاعل على أساس صلب ومستو داخل لوحة المفاتيح. تأكد من وجود مساحة كافية على كلا الجانبين لتوصيلات قضبان التوصيل والتهوية.
2. الأسلاك: قم بتوصيل مصدر الطاقة بالأطراف الطرفية على جانب الخط والمحرك بالأطراف الطرفية على جانب التحميل. يسمح التصميم ذو الوجهين بتوجيه شريط التوصيل بشكل مباشر. قم بتوصيل أجهزة الاستشعار الحرارية بمرحل الحماية.
3. تسلسل البدء: عند أمر البدء، يُغلق الموصل الرئيسي، ويطبق الجهد الكهربائي عبر المفاعل. تقوم أجهزة استشعار درجة الحرارة بمراقبة الحمل الحراري خلال هذه المرحلة ذات التيار العالي.
4. عملية الالتفافية: بمجرد وصول المحرك إلى ما يقرب من 75-80٪ من السرعة المتزامنة، يتم إغلاق موصل الالتفافية، مما يؤدي إلى قصر المفاعل والسماح للمحرك بالعمل بجهد خط كامل.
5. التبريد: يضمن النظام تبريد المفاعل إلى درجة حرارة آمنة قبل السماح بدورة بدء أخرى، مما يحمي نظام العزل.

سيناريوهات التطبيق

يعتبر هذا المفاعل الأفقي عالي التحمل مثاليًا للبيئات الصناعية الصعبة:

• التصنيع الثقيل: بدء تشغيل الكسارات والمطاحن والضواغط الكبيرة حيث يعد عزم الدوران الانفصالي العالي والحد من التيار الموثوق به أمرًا بالغ الأهمية.
• معالجة المياه ومياه الصرف الصحي: تشغيل المضخات الكبيرة في الأنظمة البلدية، حيث يعمل التصميم ذو الوجهين على تبسيط التكامل في لوحات المفاتيح عالية الطاقة.
• التعدين والمعادن: يستخدم في أنظمة النقل ومحطات المعالجة حيث تعد موثوقية المعدات والمراقبة الحرارية ضرورية للتشغيل المستمر.
• النفط والغاز: محركات بدء التشغيل للضواغط والمضخات في المصافي والمنصات البحرية، حيث تكون السلامة والتحكم في درجة الحرارة أمرًا بالغ الأهمية.

فوائد للعملاء

يوفر اختيار مفاعل LEABE مزدوج الجوانب والذي يتم التحكم في درجة حرارته مزايا تشغيلية ومالية كبيرة:

• تعزيز الأمان: تعمل مراقبة درجة الحرارة في الوقت الفعلي على منع الانفلات الحراري وفشل العزل، مما يقلل من مخاطر الحريق.
• تكامل النظام المبسط: يعمل تكوين المحطة على الوجهين على تبسيط تصميم قضيب التوصيل، مما يقلل من وقت التثبيت وتكاليف المواد.
• موثوقية محسنة: تحمي كلاً من المحرك والمفاعل من التلف الناتج عن عمليات التشغيل المتكررة أو ظروف التيار الزائد.
• تقليل وقت التوقف عن العمل: تسمح البيانات الحرارية التنبؤية بجدولة الصيانة قبل حدوث الأعطال، مما يزيد من وقت تشغيل المصنع إلى أقصى حد.

الشهادات والامتثال

تلتزم LEABE بأعلى المعايير الدولية. لقد تم تصميم مفاعل تشغيل المحرك من سلسلة QKSC وفقًا لمعايير IEC 60076-6 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن مراقبة الجودة الصارمة بدءًا من شراء المواد الخام وحتى الاختبار النهائي.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تتضمن خيارات مفاعلنا الخطي الصادر مزدوج الجوانب نسب النقر المحددة، وأحجام الأطراف، وأنواع المستشعرات (PTC، PT100)، وقيم المعاوقة. يمكننا أيضًا تصميم الوحدات بناءً على نماذج محركات محددة ومتطلبات عزم الدوران، مما يضمن ملاءمة مثالية لتطبيقك.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اللف الدقيق للموصلات النحاسية عالية الجودة وحتى التشريب بالضغط الفراغي لراتنجات الإيبوكسي، تم تصميم كل مفاعل QKSC لضمان المتانة. تخضع كل وحدة لاختبار شامل، بما في ذلك التحقق من نسبة الدوران، واختبارات تحمل الجهد العالي، والفحوصات الوظيفية لنظام التحكم في درجة الحرارة، مما يضمن تسليمًا خاليًا من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي ميزة تصميم الخط الصادر على الوجهين؟
ج: يفصل التصميم ذو الوجهين بين أطراف الإدخال والإخراج، مما يسمح بتخطيط شريط التوصيل أكثر نظافة ومنطقية. يعد هذا مفيدًا بشكل خاص في لوحات المفاتيح عالية الطاقة لأنه يقلل من طول شريط التوصيل، ويقلل من انخفاض الجهد، ويسهل الوصول إلى التثبيت والصيانة.

س: ما أهمية التحكم في درجة الحرارة بالنسبة للمفاعل البادئ؟
ج: تواجه المفاعلات البادئة إجهادًا حراريًا عاليًا أثناء بدء تشغيل المحرك. توفر مستشعرات درجة الحرارة بيانات مهمة لمنع ارتفاع درجة الحرارة، مما قد يؤدي إلى تدهور عزل الإيبوكسي ويؤدي إلى فشل مبكر. فهو يضيف طبقة من الذكاء والأمان إلى المكون السلبي التقليدي.

س: كيف يمكن مقارنة هذا المفاعل ببادئ المحول الذاتي؟
ج: في حين أن المحولات الذاتية توفر عزم دوران أعلى لبدء التشغيل، إلا أن المفاعلات البادئة تكون بشكل عام أكثر إحكاما وأخف وزنا وأكثر فعالية من حيث التكلفة. غالبًا ما يتم تفضيلها في التطبيقات التي تكون فيها متطلبات عزم دوران البداية معتدلة وتكون المساحة أو الميزانية بمثابة عائق.

س: هل يمكن توصيل حساسات درجة الحرارة بأي مرحل حماية للمحرك؟
ج: نعم، مفاعلاتنا مجهزة عادةً بثرمستورات PTC أو أجهزة استشعار PT100 RTD، والتي تتوافق مع معظم العلامات التجارية الكبرى لمرحلات حماية المحرك ووحدات الإدخال التناظرية PLC.
