مفاعل تشغيل بنقرتين

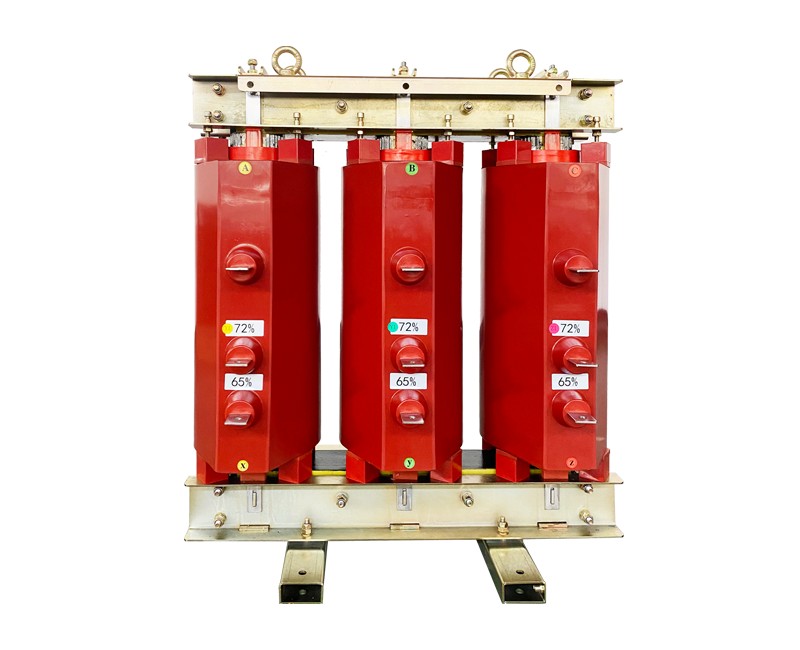

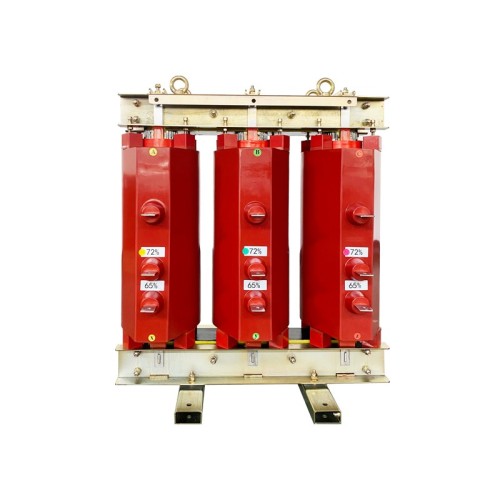

LEABE QKSC مفاعل بدء التشغيل من السلسلة الثانية

نظرة عامة على المنتج

تقدم LEABE مفاعل بدء تشغيل المحرك ثنائي الصنبور من سلسلة QKSC، وهو مفاعل تشغيل محرك متعدد الاستخدامات مصمم لتوفير تقليل مرن ومتحكم في الجهد للمحركات غير المتزامنة التي تعمل بالتيار المتردد. عندما تبدأ المحركات بجهد مقنن، فإنها تسحب ما بين 5 إلى 7 أضعاف تيار الحمل الكامل، مما يتسبب في انخفاضات شديدة في الجهد وإجهاد ميكانيكي. يعمل مفاعلنا المبدئي على تخفيف ذلك عن طريق إدخال مقاومة حثية في الدائرة. يسمح التصميم الفريد بنقرتين للمستخدمين بالاختيار بين جهدين لبدء التشغيل (عادةً 65% و80% من جهد الخط) لموازنة عزم دوران البدء والحد الحالي. يغطي هذا الحل نطاق طاقة يتراوح من 220 كيلووات إلى 3150 كيلووات، وهو مثالي للتطبيقات التي تتطلب القدرة على التكيف مع ظروف التحميل المختلفة دون تغيير الأجهزة.

المواصفات الفنية

تم تصميم سلسلة QKSC لتحقيق المتانة والمرونة الميدانية. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلووات إلى 3150 كيلووات.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: الهواء الطبيعي (AN).
• تكوين الحنفية: صنابير الجهد المزدوج (قياسية: 65% و80%؛ قابلة للتخصيص).
• مادة العزل: راتنجات الايبوكسي عالية الجودة.
• التردد: 50/60 هرتز.
• مادة اللف: نحاس أو ألومنيوم عالي الجودة.
• دورة العمل: الخدمة المتقطعة لوقت قصير (S2).

ميزات المنتج ومزاياه

يوفر مفاعل LEABE QKSC ذو الصنابير المزدوجة مزايا مميزة لتطبيقات التحكم في المحركات، مع التركيز على المرونة والأداء:

1. جهد التشغيل القابل للتحديد ميدانيًا: يوفر التصميم ثنائي النقر قيمتين متميزتين للمقاومة، مما يسمح للمشغلين باختيار التوازن الأمثل بين تقليل تيار الخط والحفاظ على عزم دوران كافٍ لبدء التشغيل (على سبيل المثال، ضغط 65% لتيار أقل، وضغط 80% لعزم دوران أعلى).
2. عزل راتنجات الإيبوكسي: يتم تغليف اللب والملفات في راتنجات الإيبوكسي، مما يوفر مقاومة ممتازة للرطوبة، وقوة عازلة عالية، وتفريغ جزئي منخفض. وهذا يضمن عمر خدمة طويل في البيئات الصناعية القاسية.
3. تصميم مدمج وقوي: تم تصميم المفاعل لتحقيق أداء فائق بأقل مساحة ممكنة، ويتميز ببنية قوية تتحمل القوى الكهرومغناطيسية المتولدة أثناء بدء تشغيل المحرك ذي التيار العالي.
4. تقليل الإجهاد الميكانيكي: من خلال الحد من تيار البدء، يقلل المفاعل من الضغط الحراري على ملفات المحرك والصدمات الميكانيكية للوصلات، والتروس، والأحزمة، مما يطيل عمر المعدات بشكل كبير.
5. الأداء الفائق: يوفر طريقة فعالة من حيث التكلفة وموثوقة لتقليل تيارات البدء مقارنة بالمشغلات الإلكترونية الأكثر تعقيدًا، خاصة في التطبيقات الثقيلة.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمفاعل البدء الخاص بك:

1. اختيار الصنبور: قبل التثبيت، حدد الصنبور المناسب (65% أو 80%) بناءً على متطلبات عزم دوران حمل المحرك وانخفاض الجهد المسموح به للمنشأة.
2. التركيب: قم بتأمين المفاعل في منطقة جيدة التهوية. تأكد من أن سطح التثبيت مستوي ويمكنه دعم وزن الوحدة.
3. التوصيل الكهربائي: قم بتوصيل طاقة الخط بالطرف المشترك والمحرك بطرف الصنبور المحدد (65% أو 80%). تأكد من تشديد جميع الاتصالات إلى عزم الدوران المحدد.
4. تسلسل البداية: أغلق الموصل الرئيسي لتطبيق الجهد عبر المفاعل. سوف يتسارع المحرك مع انخفاض الجهد والتيار.
5. عملية الالتفافية: بمجرد أن يصل المحرك إلى ما يقرب من 75-80% من سرعته المتزامنة، أغلق موصل الالتفافية لتقصير المفاعل، مع تطبيق جهد خط كامل على المحرك.

سيناريوهات التطبيق

تعتبر مفاعلات التشغيل LEABE Two Tap ضرورية في مختلف القطاعات الصناعية:

• المياه ومياه الصرف الصحي: بدء تشغيل مضخات الطرد المركزي حيث يختلف الحمل، مما يتطلب ملفات تعريف مختلفة لبدء التشغيل.
• أنظمة التدفئة والتهوية وتكييف الهواء: إدارة بدء تشغيل المراوح والضواغط الكبيرة في المباني التجارية.
• التصنيع: تشغيل الناقلات والخلاطات والكسارات حيث يلزم التحكم في التسارع.
• التعدين والمعادن: بدء تشغيل المطاحن ومعدات المعالجة الثقيلة حيث تكون المرونة في بدء عزم الدوران مفيدة.

فوائد للعملاء

يوفر الاستثمار في مفاعل LEABE الأفقي المزود بصنابير مزدوجة مزايا تشغيلية ومالية كبيرة:

• المرونة التشغيلية: تتيح القدرة على تغيير جهد البدء في الميدان تحسين أداء المحرك دون استبدال الأجهزة.
• استقرار الشبكة: يمنع انخفاضات الجهد التي يمكن أن تعطل الإلكترونيات الحساسة والعمليات الأخرى على نفس الشبكة الكهربائية.
• انخفاض تكاليف الصيانة: يقلل من تآكل ملفات المحرك والمكونات الميكانيكية، مما يقلل التكلفة الإجمالية للملكية.
• كفاءة الطاقة: يقلل من رسوم الطلب القصوى المرتبطة بتيارات التدفق العالية.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. لقد تم تصميم المفاعل البادئ من سلسلة QKSC وفقًا لمعايير IEC 60076-6 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن خضوع كل وحدة لاختبارات صارمة لمقاومة العزل وقوة العزل الكهربائي قبل التسليم.

خيارات التخصيص

نحن نفهم أن كل تطبيق للمحرك فريد من نوعه. تقدم LEABE تخصيصًا احترافيًا لمفاعل التشغيل ثنائي النقر . في حين أن الصنابير القياسية هي 65% و80%، يمكننا تصميم وحدات بنسب صنبور مخصصة (على سبيل المثال، 50% و65%) بناءً على نماذج محرك محددة، وعزم دوران التشغيل المطلوب، وتيار البدء المسموح به. تتضمن الخيارات أيضًا قيم مقاومة محددة وتكوينات طرفية.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اختيار فولاذ السيليكون عالي الجودة للقلب وحتى الصب الفراغي لراتنجات الإيبوكسي، تم تصميم كل مفاعل QKSC ليدوم طويلاً. تخضع كل وحدة لاختبارات شاملة، بما في ذلك التحقق من نسبة الدوران (لتأكيد دقة الصنبور)، واختبارات مقاومة العزل، واختبارات تحمل الجهد العالي، لضمان أداء خالٍ من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي ميزة المفاعل ثنائي الصنبور مقارنة بمفاعل الصنبور الواحد؟
ج: يوفر المفاعل ثنائي الصنبور المرونة . يحتوي المفاعل الذي يعمل بنقرة واحدة على انخفاض ثابت في الجهد (على سبيل المثال، دائمًا 65%). يتيح لك المفاعل ثنائي النقر الاختيار بين مستويين (على سبيل المثال، 65% للأحمال الأخف أو 80% للأحمال الأثقل التي تتطلب المزيد من عزم الدوران)، مما يجعله قابلاً للتكيف مع ظروف البدء المختلفة دون تغيير الأجهزة.

س: كيف أختار النقرة الصحيحة (65% مقابل 80%)؟
ج: يعتمد الاختيار على الحمل. استخدم صنبور 80% للأحمال التي تتطلب عزمًا انفصاليًا عاليًا (مثل الكسارات أو مضخات الإزاحة الإيجابية). استخدم صنبور 65% لأحمال الطرد المركزي (مثل المراوح أو مضخات الطرد المركزي) حيث تزداد متطلبات عزم الدوران مع السرعة، مما يسمح بتقليل أكبر في تيار البدء.

س: هل يمكن استخدام هذا المفاعل للتشغيل المستمر؟
ج: لا، تم تصميم سلسلة QKSC للخدمة المتقطعة أثناء بدء تشغيل المحرك (عادةً من 10 إلى 30 ثانية). يجب تجاوزه بمجرد وصول المحرك إلى السرعة الكاملة لمنع ارتفاع درجة الحرارة.

س: هل مفاعل QKSC مناسب لكل من أنظمة 50 هرتز و60 هرتز؟
ج: نعم، لقد تم تصميم مفاعلات تشغيل المحرك الخاصة بنا للعمل بكفاءة عند الترددين 50 هرتز و60 هرتز. يتم تحديد قيمة الحث لتوفير المعاوقة الصحيحة عند التردد المحدد.
