التثبيت الأفقي لبدء المفاعل

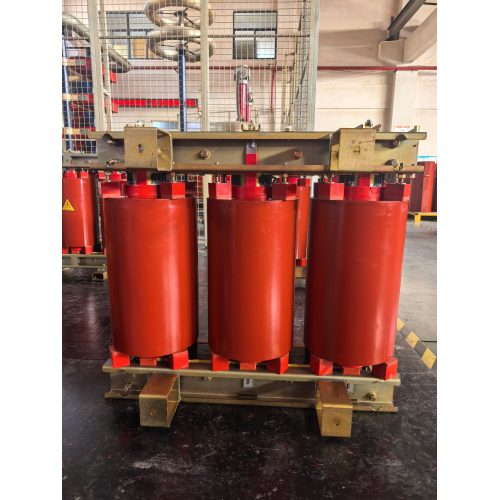

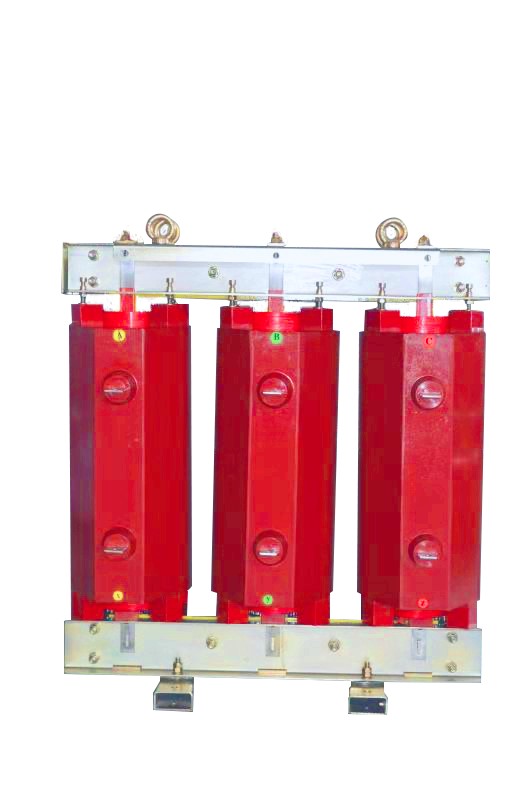

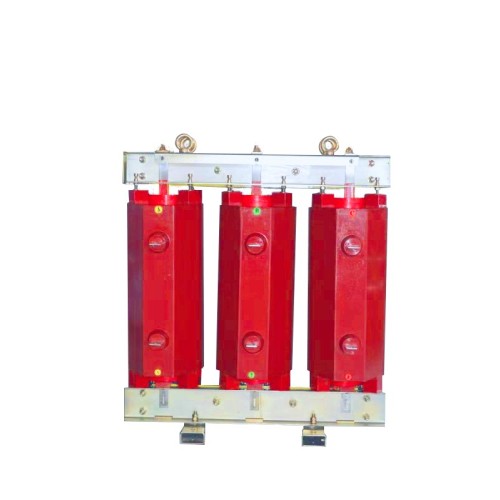

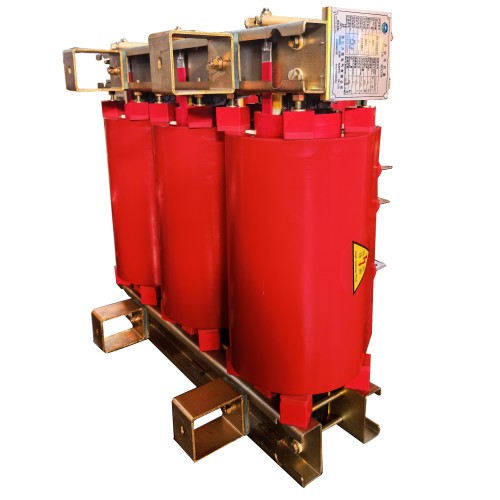

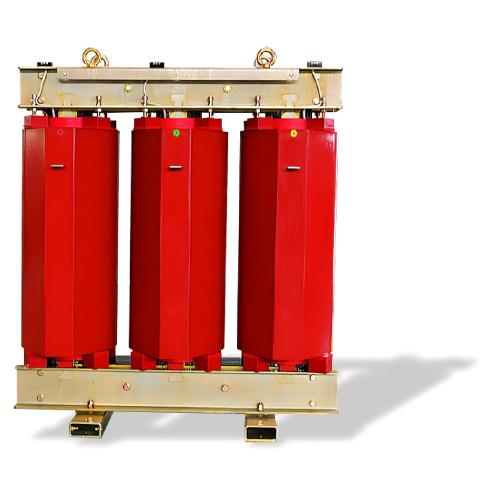

مفاعل بدء التثبيت الأفقي من سلسلة LEABE QKSC

نظرة عامة على المنتج

تقدم LEABE مفاعل بدء التثبيت الأفقي من سلسلة QKSC، وهو مفاعل بدء تشغيل متخصص تم تصميمه للتخفيف من تيارات التدفق العالية المرتبطة ببدء تشغيل المحركات غير المتزامنة ذات التيار المتردد. عندما تبدأ المحركات عند الجهد المقنن، فإنها يمكن أن تسحب ما بين 5 إلى 7 أضعاف تيار الحمل الكامل، مما يتسبب في انخفاضات شديدة في الجهد وعدم استقرار الشبكة. يعالج مفاعل تشغيل المحرك الخاص بنا هذه المشكلة عن طريق إدخال مقاومة في الدائرة لتقليل الجهد أثناء مرحلة البدء. تم تصميم هذا المفاعل الأفقي للخدمة المتقطعة (عادة من ثانية إلى دقيقتين)، وهو يحمي كلاً من المحرك والشبكة الكهربائية. ومع نطاق طاقة يتراوح من 220 كيلووات إلى 3150 كيلووات، فهو الحل المثالي للصناعات التي تتطلب تسارعًا يمكن التحكم فيه وتقليل الضغط الميكانيكي على مكونات مجموعة نقل الحركة.

المواصفات الفنية

تم تصميم سلسلة QKSC من أجل المتانة وسهولة التكامل في مراكز التحكم في المحركات. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلووات إلى 3150 كيلووات.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: الهواء الطبيعي (AN).

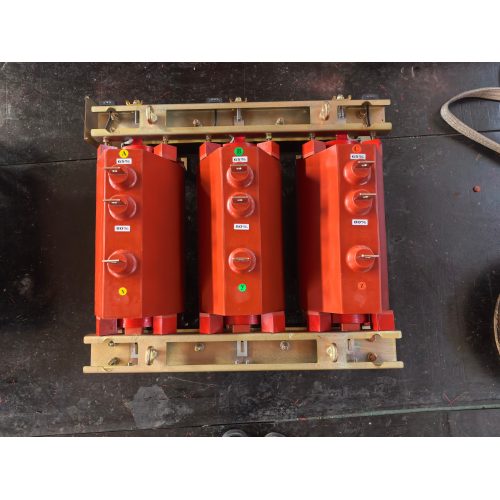

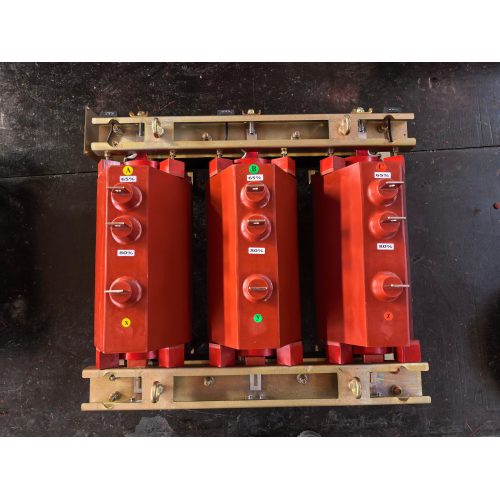

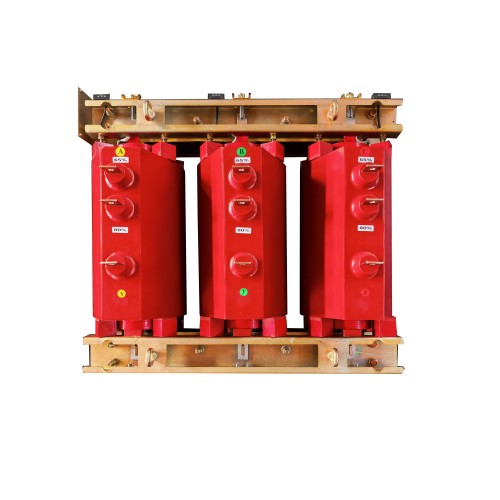

• تخفيض الجهد: نسب التنصت القابلة للتخصيص (عادة 50%، 65%، 80%).
• مادة العزل: راتنجات الايبوكسي عالية الجودة.
• التردد: 50/60 هرتز.
• اتجاه التثبيت: أفقي (الأمثل للتركيب في مركز الجاذبية المنخفض).
• دورة العمل: الخدمة لفترة قصيرة (تتوفر تصنيفات S1-S3).

ميزات المنتج ومزاياه

يوفر مفاعل LEABE QKSC مزايا مميزة لتطبيقات بدء تشغيل المحرك، مع التركيز على المتانة والأداء وكفاءة المساحة:

1. تصميم أفقي موفر للمساحة: على عكس المفاعلات الرأسية، يوفر التكوين الأفقي مركز ثقل أقل، مما يجعله مثاليًا للتركيب في خزانات المفاتيح الكهربائية المدمجة أو على الأرضيات ذات ارتفاع محدود.
2. عزل راتنجات الإيبوكسي: يتم تغليف اللب والملفات في راتنجات الإيبوكسي، مما يوفر مقاومة ممتازة للرطوبة، وقوة عازلة عالية، وتفريغ جزئي منخفض. وهذا يضمن عمر خدمة طويل حتى في البيئات الصناعية الرطبة أو الملوثة.
3. أداء الحد الحالي: يقلل بشكل فعال من تيار البدء إلى 50-80% من قيمة الدوار المقفل، مما يقلل من انخفاض الجهد على خط الإمداد ويمنع التعثر المزعج لأجهزة الحماية الأولية.
4. تقليل الإجهاد الميكانيكي: من خلال الحد من تيار البدء، يقلل المفاعل من الضغط الحراري على ملفات المحرك والصدمات الميكانيكية للوصلات، والتروس، والأحزمة، مما يطيل عمر المعدات بشكل كبير.
5. صغير الحجم وقوي: تم تصميم سلسلة QKSC لتحقيق أداء فائق في مساحة صغيرة، وتتميز ببنية قوية تتحمل القوى الكهرومغناطيسية المتولدة أثناء بدء تشغيل المحرك بتيار عالٍ.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمفاعل البدء الخاص بك:

1. التركيب: قم بتأمين المفاعل في وضع أفقي على سطح مستوٍ وصلب. تأكد من التهوية الكافية حول الوحدة لتسهيل تبريد الهواء.
2. التوصيل الكهربائي: قم بتوصيل المفاعل على التوالي مع أطراف المحرك. تأكد من تشديد جميع المحطات على عزم الدوران المحدد لمنع ارتفاع درجة الحرارة.
3. تسلسل البداية: أغلق الموصل الرئيسي لتطبيق الجهد عبر المفاعل. سيحد المفاعل من التيار مع تسارع المحرك.
4. عملية التجاوز: بمجرد وصول المحرك إلى ما يقرب من 75-80% من سرعته المتزامنة، يتم تجاوز المفاعل تلقائيًا (دائرة قصيرة) بواسطة موصل منفصل، مما يسمح للمحرك بالعمل بجهد خط كامل.
5. فترة التهدئة: اسمح للمفاعل بأن يبرد قبل بدء دورة بدء أخرى لمنع الحمل الحراري الزائد.

سيناريوهات التطبيق

تعتبر مفاعلات بدء تشغيل المحرك LEABE ضرورية لمجموعة متنوعة من القطاعات الصناعية:

• المياه ومياه الصرف الصحي: بدء تشغيل مضخات الطرد المركزي لمنع المطرقة المائية وارتفاع الضغط.
• أنظمة التدفئة والتهوية وتكييف الهواء: إدارة بدء تشغيل المراوح والضواغط الكبيرة في المباني التجارية.
• التصنيع: تشغيل الناقلات والخلاطات والكسارات حيث يلزم التحكم في التسارع.
• التعدين والمعادن: بدء تشغيل المطاحن ومعدات المعالجة الثقيلة في المواقع النائية ذات شبكات الكهرباء الضعيفة.

فوائد للعملاء

يوفر الاستثمار في مفاعل بدء التثبيت الأفقي LEABE مزايا تشغيلية ومالية كبيرة:

• استقرار الشبكة: يمنع انخفاضات الجهد التي يمكن أن تعطل الإلكترونيات الحساسة والعمليات الأخرى على نفس الشبكة الكهربائية.
• انخفاض تكاليف الصيانة: يقلل من تآكل ملفات المحرك والمكونات الميكانيكية، مما يقلل التكلفة الإجمالية للملكية.
• كفاءة الطاقة: يقلل من رسوم الطلب القصوى المرتبطة بتيارات التدفق العالية.
• الامتثال: يساعد المرافق على تلبية متطلبات المرافق للقيود الحالية لبدء تشغيل المحرك.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. لقد تم تصميم المفاعل البادئ من سلسلة QKSC وفقًا لمعايير IEC 60076-6 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن خضوع كل وحدة لاختبارات صارمة لمقاومة العزل وقوة العزل الكهربائي قبل التسليم.

خيارات التخصيص

نحن نفهم أن كل تطبيق للمحرك فريد من نوعه. تقدم LEABE التخصيص الاحترافي لمفاعلاتنا الأفقية . يمكننا تصميم الوحدات بناءً على نماذج محركات محددة، وعزم الدوران المطلوب، وتيار التشغيل المسموح به. تتضمن الخيارات نسبًا محددة لجهد التنصت، وقيم المعاوقة، وتكوينات الأطراف لتلبية متطلبات مشروعك الدقيقة.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اختيار فولاذ السيليكون عالي الجودة للقلب وحتى الصب الفراغي لراتنجات الإيبوكسي، تم تصميم كل مفاعل QKSC ليدوم طويلاً. تخضع كل وحدة لاختبارات شاملة، بما في ذلك التحقق من نسبة الدوران واختبارات تحمل الجهد العالي، لضمان أداء خالي من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما الفرق بين مفاعل البداية ومحول التشغيل الذاتي؟
ج: يعمل مفاعل بدء تشغيل المحرك (المفاعل) على تقليل الجهد عن طريق إدخال محاثة على التوالي، مما يقلل التيار ولكنه يقلل أيضًا من عزم الدوران. يوفر المحول الذاتي تحويلاً أكثر كفاءة للجهد، مما يوفر عزم دوران أعلى لنفس خط التخفيض الحالي. تكون المفاعلات عمومًا أبسط وأكثر إحكاما وأكثر فعالية من حيث التكلفة للعديد من التطبيقات.

س: لماذا تختار تصميم التثبيت الأفقي؟
ج: يُفضل تصميم المفاعل الأفقي عندما تكون المساحة الأرضية محدودة أو عندما يكون موقع التثبيت ذو سقف منخفض. كما أنها توفر قاعدة أكثر استقرارًا، وهو أمر مفيد في البيئات ذات الاهتزازات العالية.

س: كيف يمكنني تحديد نسبة التنصت على الجهد الصحيح؟
ج: تحدد نسبة النقر (على سبيل المثال، 65% أو 80%) جهد التشغيل المطبق على المحرك. توفر النسبة الأقل (على سبيل المثال، 50%) تخفيضًا أكبر للتيار ولكن عزم دوران أقل. نوصي باختيار التنصت بناءً على متطلبات عزم الدوران المقفل للمحرك وانخفاض الجهد المسموح به في نظام الطاقة لديك.

س: هل مفاعل QKSC مناسب للتشغيل المستمر؟
ج: لا، تم تصميم QKSC للخدمة المتقطعة أثناء بدء تشغيل المحرك (عادةً من 10 إلى 30 ثانية). يجب تجاوزه بمجرد وصول المحرك إلى السرعة الكاملة لمنع ارتفاع درجة الحرارة.
