مفاعل خطي أحادي الجانب (للتحكم في درجة الحرارة).

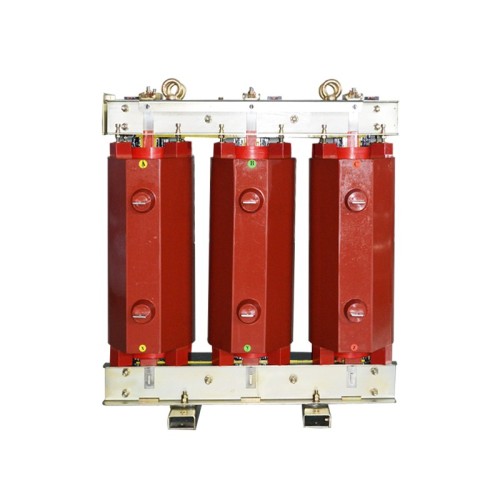

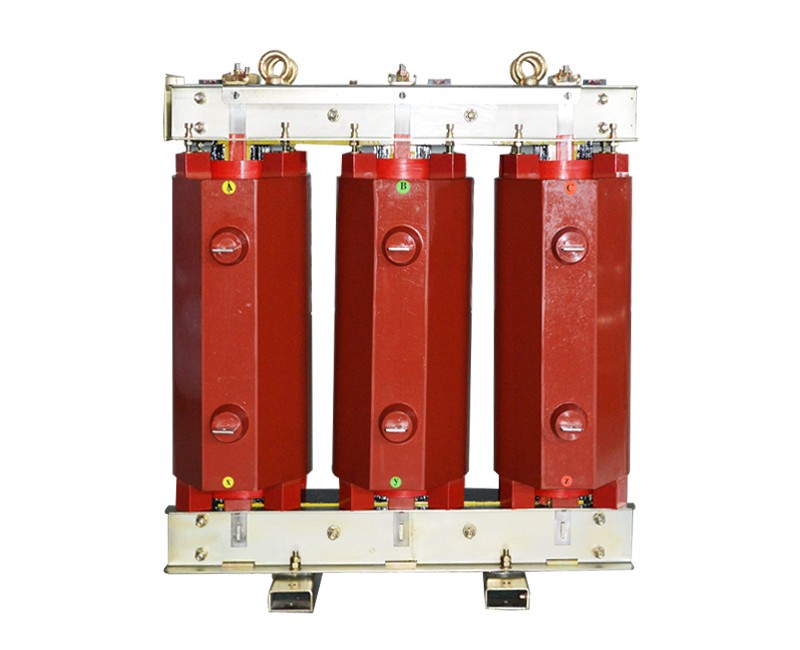

مفاعل الخط الصادر من سلسلة LEABE QKSC أحادي الجانب (التحكم في درجة الحرارة).

نظرة عامة على المنتج

تقدم LEABE مفاعل الخط الصادر أحادي الجانب من سلسلة QKSC مع مراقبة حرارية متكاملة، وهو مفاعل متطور لبدء تشغيل المحرك مصمم لتسريع المحرك غير المتزامن الذي يعمل بالتيار المتردد. عندما تبدأ المحركات بجهد مقنن، فإنها تسحب ما بين 5 إلى 7 أضعاف تيارها المقنن، مما يتسبب في انخفاض الجهد وعدم استقرار الشبكة. يعمل مفاعلنا المبدئي على تخفيف ذلك عن طريق إدخال مقاومة لتقليل جهد البدء. فريد من نوعه في هذا الطراز هو تكوينه الطرفي أحادي الجانب ونظام التحكم المتقدم في درجة الحرارة، والذي يوفر مراقبة حرارية في الوقت الفعلي لحماية الوحدة أثناء دورات العمل المتقطعة (عادةً من ثانية إلى دقيقتين). يغطي هذا الحل نطاق طاقة يتراوح من 220 كيلووات إلى 3150 كيلووات، ويُعد مثاليًا لمصنعي اللوحات والصناعات التي تتطلب حلولاً مدمجة وذكية لبدء تشغيل المحرك.

المواصفات الفنية

تجمع سلسلة QKSC بين الأداء الكهربائي القوي والإدارة الحرارية الذكية. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلووات إلى 3150 كيلووات.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: الهواء الطبيعي (AN) مع الهواء القسري الاختياري.
• تقليل الجهد: نسب التنصت القابلة للتخصيص (50%، 65%، 80%).
• تكوين المحطة الطرفية: خط صادر أحادي الجانب (إدخال علوي أو سفلي).
• الحماية الحرارية: أجهزة استشعار درجة الحرارة المدمجة (PTC أو PT100).
• مادة العزل: راتنجات الايبوكسي عالية الجودة.
• التردد: 50/60 هرتز.

ميزات المنتج ومزاياه

يوفر مفاعل LEABE QKSC المزود بالتحكم في درجة الحرارة مزايا مميزة لمراكز التحكم في المحركات الحديثة (MCCs) ولوحات المفاتيح:

1. التحكم المتكامل في درجة الحرارة: هذا المفاعل، المجهز بأجهزة استشعار حرارية مدمجة، يسمح بالمراقبة المباشرة لدرجة حرارة الملفات. وهذا يمنع ارتفاع درجة الحرارة أثناء دورات البدء المتكررة ويوفر بيانات مهمة لأنظمة الصيانة التنبؤية.
2. تصميم الخط الصادر من جانب واحد: توجد جميع المحطات الأساسية على جانب واحد من الوحدة. يعمل تصميم "الوصول الأمامي" هذا على تبسيط تخطيط الخزانة بشكل كبير، ويقلل من تعقيد الأسلاك، ويوفر مساحة اللوحة القيمة مقارنة بالتصميمات التقليدية ذات الوجهين.
3. تغليف إيبوكسي فائق: يتم تشريب المجموعة الأساسية والملف براتنج الإيبوكسي بالفراغ، مما يوفر حماية ممتازة ضد الرطوبة والغبار والملوثات الكيميائية. وهذا يضمن قوة عازلة عالية وعمر تشغيلي طويل.
4. الحد الأمثل للتيار: يقلل بشكل فعال من تيار البدء إلى مستويات يمكن التحكم فيها، مما يقلل من انخفاض الجهد على خط الإمداد ويمنع الضغط الميكانيكي على أعمدة المحرك والوصلات.
5. مساحة صغيرة الحجم: تم تصميمها لتحقيق الأداء العالي في أقل مساحة، مما يجعلها مثالية لتصميمات المفاتيح الكهربائية الحديثة والمدمجة حيث تكون المساحة في أعلى مستوياتها.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء لمفاعل البدء الخاص بك:

1. التركيب: قم بتركيب المفاعل في قسم جيد التهوية بلوحة المفاتيح. يسمح التصميم أحادي الجانب بسهولة التركيب على جدار اللوحة.
2. الأسلاك: قم بتوصيل أطراف الخط والتحميل باستخدام كابلات ذات حجم مناسب. تأكد من عزم جميع التوصيلات وفقًا للمواصفات. قم بتوصيل مستشعر درجة الحرارة بمرحل حماية المحرك أو PLC.
3. تسلسل البدء: عند صدور أمر تشغيل المحرك، يُغلق الموصل الرئيسي، مما يؤدي إلى تطبيق الجهد الكهربي عبر المفاعل. تقوم أجهزة الاستشعار الحرارية بمراقبة ارتفاع درجة الحرارة خلال هذه المرحلة ذات التيار العالي.
4. التجاوز: بمجرد وصول المحرك إلى سرعة 80% تقريبًا، يُغلق موصل الالتفافية، مما يؤدي إلى قصر المفاعل والسماح للمحرك بالعمل بجهد كامل.
5. التبريد: يضمن نظام التحكم في درجة الحرارة تبريد المفاعل إلى درجة حرارة تشغيل آمنة قبل السماح ببدء تشغيل آخر.

سيناريوهات التطبيق

يعد هذا المفاعل الأفقي المتخصص مثاليًا للتطبيقات التي تتطلب إدارة ذكية للمحركات:

• مراكز التحكم في المحركات (MCCs): مثالية للتكامل في جرافات MCC المدمجة والذكية حيث يلزم الوصول من جانب واحد لإجراء الصيانة.
• محطات التدفئة والتهوية وتكييف الهواء ومحطات الضخ: حماية المحركات في الأنظمة التي تتطلب عمليات تشغيل وتوقف متكررة، مع ردود فعل حرارية لتحسين النظام.
• الأتمتة الصناعية: تُستخدم في أنظمة النقل وخطوط المعالجة حيث يكون التسارع المتحكم فيه والبيانات الحرارية في الوقت الفعلي أمرًا بالغ الأهمية لمنع التوقف عن العمل.
• الطاقة المتجددة: إدارة بدء تشغيل المضخات والمراوح في تطبيقات الطاقة الشمسية وطاقة الرياح.

فوائد للعملاء

يوفر اختيار المفاعل البادئ الذي يتم التحكم بدرجة حرارته من LEABE مزايا تشغيلية ومالية كبيرة:

• موثوقية معززة: تعمل الحماية الحرارية المتكاملة على منع تلف العزل الناتج عن ارتفاع درجة الحرارة، مما يطيل عمر المفاعل.
• تركيب مبسط: يعمل تصميم المحطة أحادية الجانب على تقليل وقت توصيل الأسلاك وتكاليف العمالة أثناء تجميع اللوحة.
• رؤية محسنة للنظام: تتيح بيانات درجة الحرارة في الوقت الفعلي لمديري المرافق تحسين دورات البدء والتنبؤ باحتياجات الصيانة.
• كفاءة المساحة: يعمل التصميم المدمج على زيادة استخدام العقارات القيمة للوحة المفاتيح.

الشهادات والامتثال

تلتزم LEABE بأعلى المعايير الدولية. لقد تم تصميم مفاعل تشغيل المحرك من سلسلة QKSC وفقًا لمعايير IEC 60076-6 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن اختبار كل وحدة بدقة لمقاومة العزل وقوة العزل الكهربائي قبل التسليم.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تتضمن خيارات مفاعلنا الخطي الصادر أحادي الجانب نسب النقر المحددة، والاتجاهات الطرفية (أعلى أو أسفل)، وأنواع المستشعرات (PTC، PT100، المزدوجة الحرارية من النوع K)، وقيم المعاوقة. يمكننا أيضًا تصميم الوحدات بناءً على نماذج محركات محددة ومتطلبات عزم الدوران.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اللف الدقيق للموصلات النحاسية وحتى التشريب بالضغط الفراغي لراتنجات الإيبوكسي، تم تصميم كل مفاعل QKSC لضمان المتانة. تخضع كل وحدة لاختبارات شاملة، بما في ذلك التحقق من نسبة الدوران، واختبارات تحمل الجهد العالي، والفحوصات الوظيفية لنظام التحكم في درجة الحرارة.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما فائدة تصميم "الخط الصادر أحادي الجانب"؟
ج: يسمح التصميم أحادي الجانب بإجراء كافة توصيلات الطاقة والتحكم من جانب واحد للمفاعل. تعد هذه ميزة كبيرة لمصنعي اللوحات لأنها تعمل على تبسيط الأسلاك، وتقليل أخطاء التثبيت، وتسمح بتركيب الوحدة على جدار اللوحة، مما يوفر المساحة.

س: كيف تعمل خاصية التحكم بدرجة الحرارة؟
ج: يتم تضمين المفاعل مع أجهزة استشعار درجة الحرارة (مثل الثرمستورات PTC أو PT100 RTDs) داخل اللفات. توفر هذه المستشعرات بيانات درجة الحرارة في الوقت الفعلي إلى مرحل حماية المحرك، والذي يمكنه تعطيل المبدئ إذا تجاوزت درجة الحرارة عتبة آمنة، مما يمنع تلف المفاعل.

س: هل يمكن استخدام هذا المفاعل للتشغيل المستمر؟
ج: لا، مثل جميع مفاعلات تشغيل المحرك، تم تصميم سلسلة QKSC للخدمة المتقطعة لفترة قصيرة (عادةً 10-30 ثانية). يجب تجاوزه بمجرد وصول المحرك إلى السرعة الكاملة لمنع ارتفاع درجة الحرارة.

س: كيف يمكن مقارنة المفاعل بالبادئ الناعم؟
ج: المفاعل المبدئي هو جهاز كهروميكانيكي سلبي يوفر انخفاضًا ثابتًا في الجهد. إن جهاز التشغيل الناعم عبارة عن جهاز إلكتروني نشط يوفر أوقات زيادة قابلة للتعديل وحدودًا للتيار. تكون المفاعلات عمومًا أكثر قوة وفعالية من حيث التكلفة ومناسبة للبيئات القاسية حيث تُفضل البساطة.
