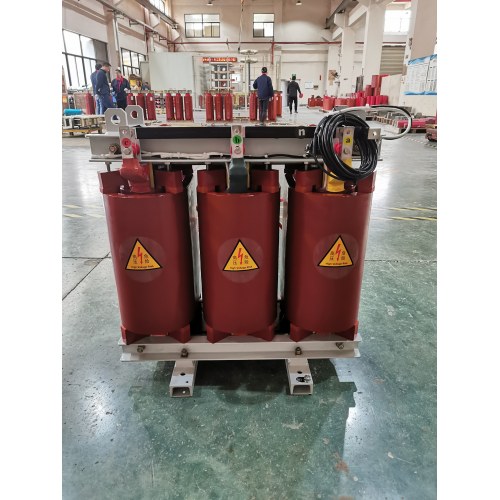

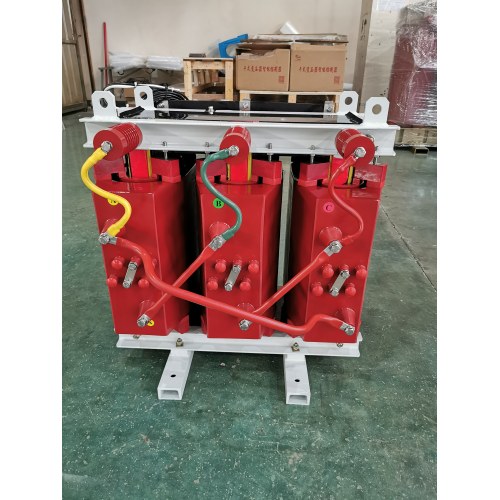

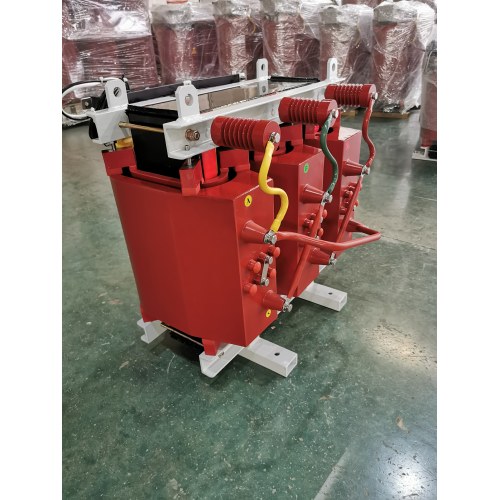

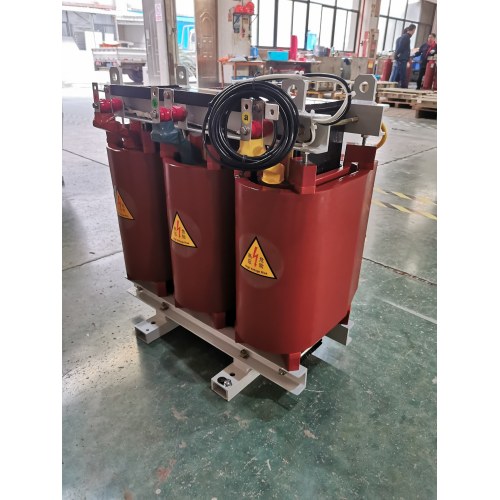

محول طاقة ثلاثي الطور

تمثل سلسلة محولات الطاقة ثلاثية الطور LEABE SC (B) وسلسلة DC قمة تكنولوجيا المحولات من النوع الجاف، المصممة للسلامة والكفاءة والموثوقية في البيئات الصناعية الصعبة. باعتبارها شركة رائدة في تصنيع محولات راتنجات الإيبوكسي ، تستخدم LEABE تقنية الصب الفراغي المتقدمة لإنتاج وحدات مقاومة للحريق، ومقاومة للرطوبة، ولا تحتاج إلى صيانة. تعتبر هذه المحولات مثالية للتركيبات الداخلية حيث تحظر المخاوف المتعلقة بالسلامة والبيئة استخدام الوحدات المغمورة بالزيت. تم تصميم المجموعة الأساسية والملف لتقليل الخسائر والضوضاء التشغيلية مع زيادة الأداء الحراري إلى الحد الأقصى، مما يجعلها خيارًا ممتازًا لأنظمة توزيع الطاقة الحديثة.

• السعة المقدرة: 30 كيلو فولت أمبير إلى 20000 كيلو فولت أمبير (تتوفر تصميمات مخصصة)
• الفولطية المقدرة: 10 كيلو فولت، 20 كيلو فولت، 35 كيلو فولت (أساسي) / 400 فولت، 690 فولت (ثانوي)
• فئة العزل: F (155 درجة مئوية) أو H (180 درجة مئوية)
• ارتفاع درجة الحرارة: 100 ك (الفئة F) / 125 ك (الفئة H)
• طريقة التبريد: AN (الهواء الطبيعي) / AF (الهواء مع المراوح)
• التردد: 50 هرتز / 60 هرتز
• مادة اللف: نحاس عالي النقاء (قياسي) / ألومنيوم (اختياري)
• مجموعة المتجهات: Dyn11 أو Yyn0 أو Custom
• المعايير: IEC 60076-11، IEEE C57.12.01، GB/T 10228

تم تصميم وحدات سلسلة LEABE SC Transformer وDC بهندسة دقيقة لتتفوق على معايير الصناعة:

1. التكنولوجيا الأساسية المتقدمة: مصنوعة من صفائح فولاذ السيليكون المدرفلة على البارد عالية الجودة والموجهة نحو الحبوب مع هيكل مشترك متدرج بزاوية 45 درجة ومتدرج بالكامل. يعمل هذا التصميم على تحسين توزيع التدفق المغناطيسي، مما يقلل بشكل كبير من فقدان عدم التحميل، وتيار عدم التحميل، والضوضاء الأساسية. يتم معالجة القلب بشكل متكامل ومختوم بالراتنج العازل لتحقيق أقصى قدر من الثبات.
2. تصميم فائق لملف الجهد العالي: يتم لف الملفات ذات الجهد العالي بموصلات معزولة من الفئة F ويتم صبها تحت التفريغ. تعمل هذه العملية على التخلص من جيوب الهواء والفراغات، مما يؤدي إلى مستويات تفريغ جزئي منخفضة للغاية ومقاومة استثنائية للتشققات وتقلبات درجات الحرارة وارتفاع التيار. تم دمج قنوات التبريد المحورية في ملفات ذات سعة أكبر لتعزيز تبديد الحرارة.
3. هيكل رقائق مبتكر منخفض الجهد: يستخدم الملف ذو الجهد المنخفض هيكل لف رقائق يعمل على حل مشكلات عدم توازن دوران الأمبير الشائعة في التطبيقات ذات التيار العالي. من خلال التخلص من زاوية الحلزون المحوري، يقلل التصميم بشكل كبير من قوى الدائرة القصيرة المحورية. تم تحسين كثافة التيار على طول الاتجاه المحوري لتتناسب مع توزيع الحمل، مما يعزز الموثوقية أثناء الأعطال الجانبية المفاجئة ذات الجهد المنخفض.
4. السلامة البيئية: كمحول موفر للطاقة ، فهو لا يحتوي على زيت قابل للاشتعال، مما يجعله غير ملوث وآمن للتركيب في المباني الشاهقة والمستشفيات والمدارس.

1. فحص ما قبل التثبيت: التحقق من أن بيانات لوحة اسم المحول تتوافق مع متطلبات المشروع. تحقق من عدم وجود أي ضرر مادي أثناء النقل وتأكد من أن العلبة سليمة.
2. التنسيب: ضع المحول في منطقة داخلية جافة وجيدة التهوية. تأكد من وجود مساحة كافية لتدوير هواء التبريد حول الوحدة.
3. التوصيل الكهربائي: قم بتوصيل المحطات الأساسية والثانوية باستخدام كبلات ذات حجم مناسب. تأكد من أن جميع التوصيلات محكمة وآمنة لمنع النقاط الساخنة.
4. التأريض: قم بتوصيل طرف التأريض الخاص بالمحول بشبكة التأريض الرئيسية للمنشأة لضمان السلامة واستقرار النظام.
5. التنشيط: إجراء اختبارات مقاومة العزل الأولية. بمجرد التحقق من ذلك، استخدم الطاقة تدريجيًا وراقب أي أصوات أو اهتزازات غير عادية.

تحظى حلول LEABE للمحولات الصناعية بالثقة في مختلف القطاعات:

• العقارات التجارية: المباني الشاهقة ومراكز التسوق والفنادق حيث تعتبر السلامة من الحرائق أمرًا بالغ الأهمية.
• الرعاية الصحية والتعليم: تتطلب المستشفيات والعيادات والجامعات إمدادات طاقة موثوقة وهادئة.
• التصنيع الصناعي: المصانع وخطوط الإنتاج ومحطات المعالجة ذات المعدات الإلكترونية الحساسة.
• البنية التحتية: تحتاج المطارات ومحطات المترو ومراكز البيانات إلى توفر عالي وصيانة منخفضة.
• الطاقة المتجددة: محطات عاكسة للطاقة الشمسية وطاقة الرياح للتوصيل بالشبكة.

• انخفاض تكاليف التشغيل: تعمل المواد الأساسية والموصلة عالية الكفاءة على تقليل فقد الطاقة، مما يؤدي إلى توفير كبير في فواتير الكهرباء على مدار عمر المحول.
• تعزيز السلامة: عزل راتنجات الايبوكسي ينطفئ ذاتيًا ولا ينتج عنه دخان سام، مما يضمن سلامة الأفراد والممتلكات.
• صيانة منخفضة: يحمي الهيكل المحكم المصنوع من الراتنج من الغبار والرطوبة والتلوث، مما يلغي الحاجة إلى اختبار الزيت أو استبداله بشكل منتظم.
• التشغيل الهادئ: يؤدي التصميم الأساسي الأمثل والتصنيع الدقيق إلى انخفاض مستوى الضجيج أثناء التشغيل، وهو مناسب للبيئات الحساسة للضوضاء.

تلتزم LEABE بتقديم المنتجات التي تلبي معايير الجودة والسلامة العالمية:

• نظام إدارة الجودة ISO 9001:2015
• نظام الإدارة البيئية ISO 14001
• شهادة CE (توجيهات LVD وEMC)
• الامتثال للمواصفة IEC 60076-11 (المحولات من النوع الجاف)
• الامتثال لـ RoHS (تقييد المواد الخطرة)

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة:

• التنصت على الجهد: مبدلات الصنبور خارج الدائرة أو عند التحميل لتنظيم الجهد بدقة.
• نوع العلبة: IP20، IP23، IP44، أو تصنيفات أعلى لحماية الدخول مع خيارات تهوية متنوعة.
• اختيار المواد: الاختيار بين اللفات النحاسية والألومنيوم بناءً على احتياجات الميزانية والأداء.
• الميزات الإضافية: دمج أجهزة استشعار درجة الحرارة (PT100)، وأجهزة التحكم الرقمية في درجة الحرارة مع التحكم في التنبيه/المروحة، وقواعد الأسطوانة لسهولة الحركة.

تجمع عملية التصنيع لدينا بين الأتمتة وفحوصات الجودة الصارمة:

1. القطع والتكديس الأساسي: تقطع الخطوط الآلية فولاذ السيليكون بدقة عالية، تليها عملية تصفيح تدريجية من خمس خطوات لتقليل المفاصل.
2. اللف: يتم لف الملفات ذات الجهد العالي مع التحكم الدقيق في التوتر. يتم لف ملفات الرقائق ذات الجهد المنخفض باستخدام آلات لف الرقائق الأوتوماتيكية لضمان محاذاة الطبقة بشكل مثالي.
3. الصب الفراغي: يتم وضع الملفات في قوالب وتجفيفها بالفراغ قبل حقن راتنجات الايبوكسي. تتبع عملية المعالجة منحنى مبرمج مسبقًا لضمان بنية عزل كثيفة وخالية من الفراغات.
4. التجميع النهائي والاختبار: يتم تركيب مجموعة الملف الأساسي في العلبة. يخضع كل محول تيار مستمر لاختبارات روتينية بنسبة 100% بما في ذلك نسبة الدوران ومقاومة اللف ومقاومة العزل واختبارات الجهد المستحث.

"يتم تشغيل محولات سلسلة SC من LEABE في مركز البيانات لدينا لمدة ثلاث سنوات دون مشكلة واحدة. إن مستوى الضوضاء المنخفض وعدم الحاجة إلى الصيانة هو بالضبط ما نحتاجه."

"إن توفير الطاقة الناتج عن محولات LEABE من النوع الجاف ذات الكفاءة العالية يمكن ملاحظته في فواتير الخدمات الشهرية لدينا. وكان دعمهم الهندسي أيضًا من الدرجة الأولى."

س 1: ما هو الفرق بين محولات السلسلة SC و DC؟

ج: تشير سلسلة SC عادةً إلى محولات من النوع الجاف المصبوبة براتنجات الإيبوكسي، وغالبًا ما تكون ذات تصميم ملف أسطواني. تشير سلسلة DC غالبًا إلى المحولات المغلفة بالراتنج، والتي قد تستخدم تقنية تغليف مختلفة. كلاهما يوفر خصائص عزل ممتازة، ولكن LEABE تعمل على تحسين كل سلسلة لنطاقات الجهد والسعة المحددة لضمان أفضل نسبة الأداء إلى التكلفة.

س 2: لماذا تختار محول راتنجات الايبوكسي على المحول المغمور بالزيت؟

ج: تعتبر محولات راتنجات الإيبوكسي أكثر أمانًا للاستخدام الداخلي لأنها غير قابلة للاشتعال ولا تتطلب حواجز حريق. كما أنها أكثر صداقة للبيئة (لا يوجد خطر لتسرب النفط) وتتطلب صيانة أقل بكثير، مما يجعلها مثالية للمنشآت التجارية والحضرية.

س 3: كيف يفيد هيكل لف الرقائق المعدنية تطبيقات الجهد المنخفض والتيار العالي؟

ج: توفر ملفات الرقائق مساحة سطحية أكبر لتبديد الحرارة وتزيل القوى المحورية التي يمكن أن تسبب تشوهًا في اللف أثناء الدوائر القصيرة. وينتج عن هذا محول أكثر قوة وموثوقية، خاصة بالنسبة للأحمال الصناعية ذات التيارات العالية.

س4: ما نوع الصيانة المطلوبة لهذه المحولات؟

ج: هذه الوحدات لا تحتاج إلى صيانة تقريبًا. نوصي بإجراء فحوصات بصرية دورية للتأكد من نظافة العلبة وتشغيل مراوح التبريد (إذا كانت مجهزة بذلك). على عكس محولات الزيت، ليست هناك حاجة لأخذ عينات من الزيت أو استبداله.
