محولة محطة أحادية الطور 20 ك.ف

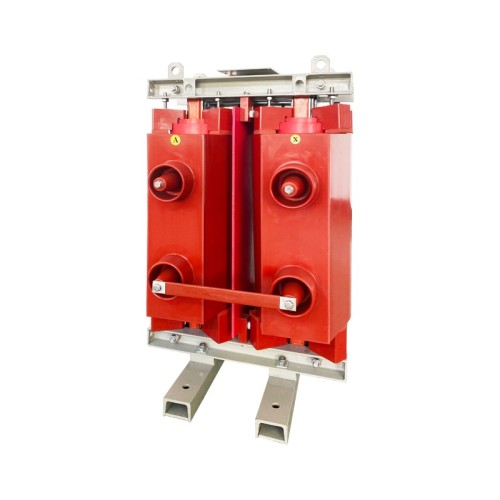

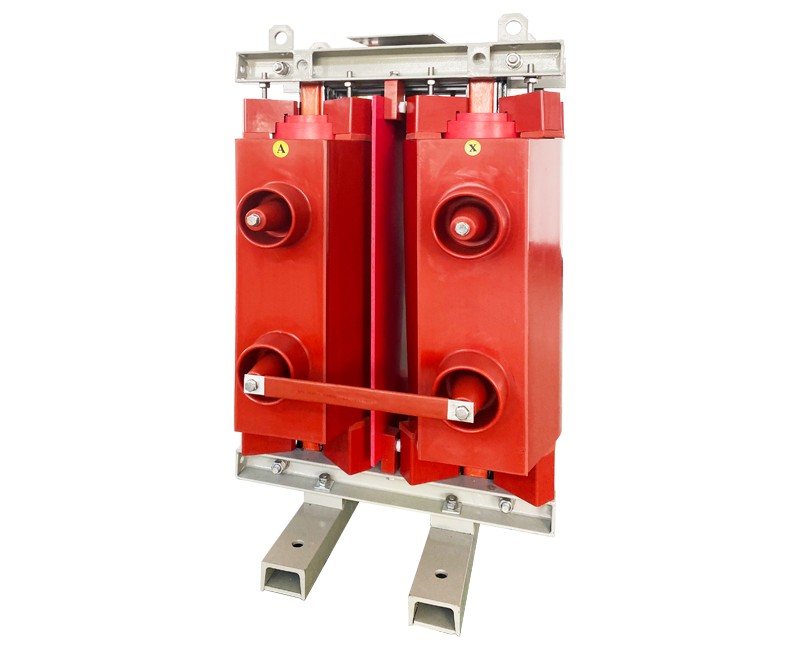

LEABE 20KV محول محطة راتنجات الايبوكسي أحادية الطور

نظرة عامة على المنتج

تقدم LEABE محول المحطة أحادي الطور بقدرة 20 كيلو فولت، وهي وحدة متخصصة ضمن سلسلتنا SC (B) وDC المتقدمة. تم تصميم محول راتنجات الإيبوكسي هذا خصيصًا لتوفير طاقة مساعدة موثوقة للمحطات الفرعية وساحات التبديل والمرافق الصناعية التي تعمل بجهد أساسي 20 كيلو فولت. على عكس محولات التوزيع القياسية، تم تحسين هذه الوحدة أحادية الطور لتزويد أحمال المحطات الحيوية بالطاقة مثل لوحات التحكم وأنظمة شحن البطاريات والإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) داخل المحطات الفرعية الكهربائية. من خلال الاستفادة من تقنية الصب الفراغي المتقدمة والنواة المصممة بدقة، يوفر هذا المحول الصناعي موثوقية استثنائية وصيانة منخفضة وأداء فائق في البيئات الخارجية والداخلية الصعبة، مما يضمن التشغيل دون انقطاع للبنية التحتية الأساسية.

المواصفات الفنية

لقد تم تصميم محولاتنا أحادية الطور بقدرة 20 كيلو فولت وفقًا لمعايير دولية صارمة، مما يوفر مواصفات دقيقة للتطبيقات الخدمية والصناعية:

• الطاقة المقدرة: 5 كيلو فولت أمبير إلى 333 كيلو فولت أمبير (تقييمات خدمة المحطة المشتركة).
• الجهد الأساسي: 20 كيلو فولت (19.1 كيلو فولت، 20.8 كيلو فولت، أو حسب الطلب).
• الجهد الثانوي: 120 فولت، 240 فولت، 120/240 فولت، أو 400 فولت (قابل للتخصيص).
• المادة الأساسية: فولاذ سيليكون عالي الجودة ملفوف على البارد وموجه نحو الحبوب (CRGO).
• فئة العزل: F (155 درجة مئوية) / H (180 درجة مئوية).
• مادة اللف: نحاس عالي النقاء (قياسي) / ألومنيوم (اختياري).
• طريقة التبريد: الهواء الطبيعي (AN).
• التردد: 50/60 هرتز.
• مستوى التفريغ الجزئي: ≥ 5 قطع (منخفض للغاية).
• نطاق التنصت: ±2×2.5% أو حسب الطلب.

ميزات المنتج ومزاياه

يشتمل محول LEABE SC على تقنيات تصنيع متقدمة لتقديم أداء فائق لتطبيقات خدمة المحطة:

1. الهندسة الأساسية الدقيقة: نحن نستخدم صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة مع هيكل مفصل متدرج بزاوية 45 درجة ومتدرج بالكامل. تعمل عملية "التصفيح التدريجي المكونة من خمس خطوات" الخاصة بنا على تحسين توزيع التدفق المغناطيسي في المفاصل، مما يقلل بشكل كبير من فقدان الحمل، وتيار عدم التحميل، والاهتزاز الأساسي. يخضع القلب للمعالجة المتكاملة وختم السطح باستخدام الراتنج العازل لتحقيق أقصى قدر من الاستقرار وتقليل الضوضاء.
2. تصميم متقدم للملف عالي الجهد: يتم لف الملف عالي الجهد بموصلات معزولة من الفئة F ويتميز بملف أسطواني مجزأ متعدد المراحل. يوفر هذا التصميم قدرة استثنائية على تحمل الجهد الزائد ويحافظ على مستوى تفريغ جزئي منخفض جدًا. بالنسبة للوحدات ذات السعة الأكبر، يتم دمج قنوات التبريد المحورية لضمان تبديد الحرارة بشكل رائع ومقاومة التشقق الحراري وتأثيرات التيار.
3. هيكل قوي من الرقائق ذات الجهد المنخفض: يستخدم ملف LV بنية من الرقائق تعمل بشكل فعال على حل مشكلات اختلال توازن الأمبير الشائعة في ملفات الأسلاك ذات التيار العالي. يزيل هذا التصميم القوى المحورية أثناء الدوائر القصيرة ويقلل القوى الشعاعية، مما يضمن السلامة الميكانيكية في ظل ظروف الأعطال. يتم إغلاق الأطراف بالراتنج لمنع دخول الرطوبة.
4. الصب الفراغي الخالي من الفراغات: بعد التجفيف بالفراغ، يتم صب الملف باستخدام راتنجات الإيبوكسي في بيئة خاضعة للرقابة. تتبع عملية الصب والمعالجة بأكملها منحنى مبرمج مسبقًا، مما يضمن التحكم الدقيق والقضاء على مسام الهواء أو التجاويف داخل الملف. وينتج عن ذلك نظام عزل كثيف وغير منفذ ومقاوم للغاية للرطوبة والغبار والملوثات الكيميائية.
5. مُحسّن لخدمة المحطة: تم تصميم هذا المحول الموفر للطاقة خصيصًا لتلبية المتطلبات الفريدة للطاقة المساعدة للمحطة الفرعية، ويوفر طاقة مستقرة ونظيفة لمعدات التحكم الحساسة مع تحمل الضغوط الكهربائية لبيئات المرافق.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمحول المحطة أحادي الطور بقدرة 20 كيلو فولت:

1. إعداد الموقع: قم بتركيب المحول في مكان آمن وجيد التهوية داخل المحطة الفرعية. تأكد من أن الأساس مستوي ويمكنه دعم وزن الوحدة. بالنسبة للتركيبات الخارجية، تأكد من الخلوص الكافي من المعدات الأخرى.
2. التوصيل الكهربائي: قم بتوصيل مصدر الإمداد الأساسي بقدرة 20 كيلو فولت بمحطات الجهد العالي المحددة. تأكد من التأريض المناسب لقلب المحول والخزان. قم بتوصيل المحطات الثانوية بلوحة خدمة المحطة، مع التأكد من توصيلات الطور الصحيح والمحايد.
3. فحوصات ما قبل التشغيل: إجراء اختبارات مقاومة العزل والتحقق من نسبة دوران المحول وإعدادات النقر قبل التنشيط.
4. التنشيط: تطبيق الجهد الأساسي تدريجيا. راقب أي أصوات غير عادية أو ارتفاع في درجة الحرارة خلال الساعات الأولى من التشغيل.
5. التشغيل المستمر: يتطلب هذا المحول من النوع الجاف الحد الأدنى من الصيانة. قم بفحص دوري لتراكم الغبار وتحقق من سلامة التوصيلات.

سيناريوهات التطبيق

يعد محول التيار المباشر المتخصص هذا ضروريًا للحصول على طاقة موثوقة في البنية التحتية الحيوية:

• المحطات الكهربائية الفرعية: توفير الطاقة لأنظمة التحكم، ومرحلات الحماية، ومعدات SCADA، وشواحن البطاريات، والإضاءة.
• ساحات التبديل ومحطات التبديل: تشغيل المعدات المساعدة في مرافق النقل والتوزيع.
• المنشآت الصناعية: تعمل كمصدر طاقة مخصص لغرف التحكم ومعدات العمليات الحيوية في المنشآت ذات التوزيع الأولي بقدرة 20 كيلو فولت.
• مواقع الطاقة المتجددة: توفير الطاقة لمزارع الطاقة الشمسية ومحطات توربينات الرياح الفرعية.

فوائد للعملاء

يوفر الاستثمار في محولات المحطة أحادية الطور LEABE 20KV مزايا تشغيلية ومالية كبيرة:

• موثوقية لا مثيل لها: يضمن التصميم القوي والمغلف التشغيل المستمر لأنظمة المحطات الفرعية المهمة، مما يقلل من مخاطر انقطاع التيار الكهربائي على نطاق واسع.
• كفاءة الطاقة: تقلل التكنولوجيا الأساسية المتقدمة من خسائر عدم التحميل، مما يؤدي إلى انخفاض تكاليف التشغيل على مدار عمر الخدمة الطويل للمحول.
• تعزيز السلامة: يتميز عزل راتنجات الإيبوكسي بأنه ينطفئ ذاتيًا ولا ينتج عنه غازات سامة، مما يجعله خيارًا آمنًا للتركيبات الداخلية والخارجية بالقرب من الموظفين.
• صيانة منخفضة: يلغي البناء المحكم والجاف الحاجة إلى أخذ عينات من الزيت ويقلل من مخاطر التسربات، مما يقلل بشكل كبير من تكاليف الصيانة والمخاطر البيئية.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. تم تصميم محولاتنا أحادية الطور 20KV وفقًا لمعايير IEC 60076 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا. يمكن تزويد المنتجات بشهادة CE وعلامات الامتثال الإقليمية الأخرى (مثل UL لأسواق أمريكا الشمالية) عند الطلب، مما يضمن أنها تلبي معايير السلامة والأداء العالمية لتطبيقات المرافق.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية المتطلبات الصناعية والصناعية المحددة. تتضمن خيارات محولات المحطات الخاصة بنا مجموعات محددة من الجهد الأولي والثانوي، وترتيبات التنصت المختلفة، ومستويات حماية مختلفة للحاويات (مرفقات مصنفة IP00، IP20، IP23، أو NEMA)، والتكامل مع أنظمة مراقبة درجة الحرارة (أجهزة استشعار PTC أو PT100). يمكننا أيضًا توفير وحدات ذات تكوينات تركيب متخصصة للوسادة
