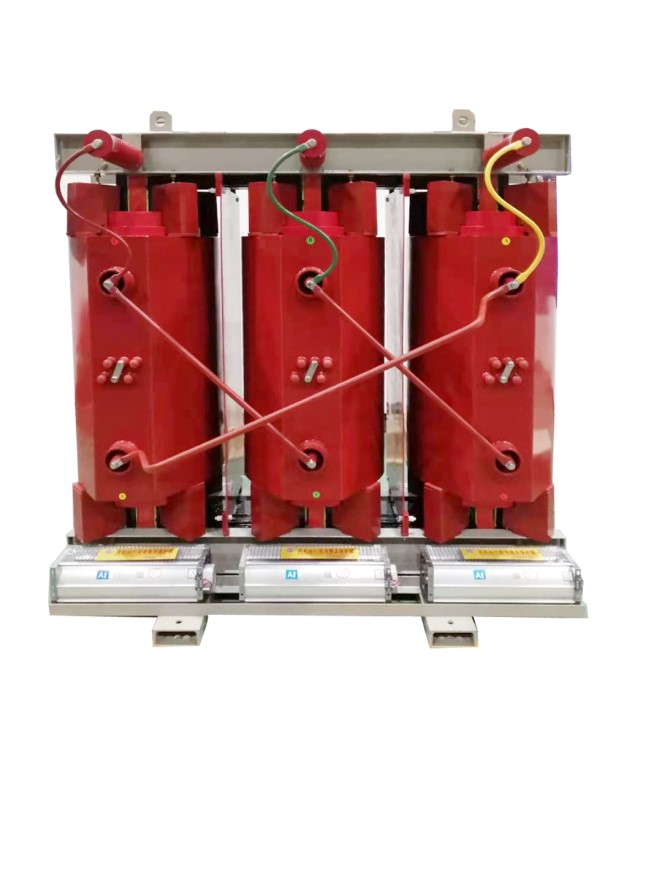

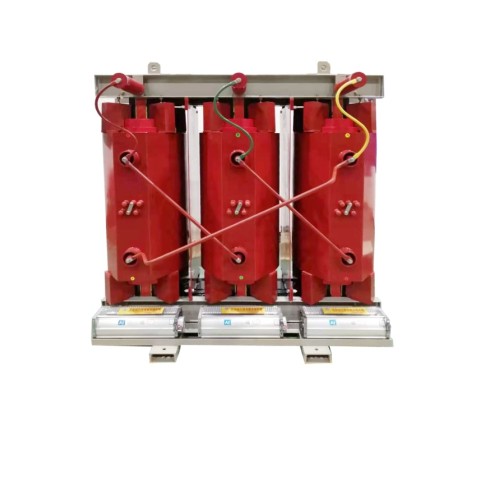

محول توزيع الطاقة LEABE 35kV عبارة عن محول صناعي عالي التحمل مصمم لشبكات توزيع الطاقة من فئة 35kV. كمحول راتنجات إيبوكسي عالي الجودة مزود بتقنية الصب الفراغي، فهو يوفر تحويلًا موثوقًا للجهد وأداء عزل ممتاز وقدرة تحميل زائد قوية لأنظمة إمداد الطاقة المتوسطة إلى الكبيرة.
تم تصميمه كمحول موفر للطاقة مع هيكل أساسي محسّن، فهو يقلل بشكل كبير من فقدان الحمل وضوضاء التشغيل. وهو متوافق مع تكوينات محولات SC القياسية ويدعم مطابقة الطاقة المساعدة لأنظمة محولات التيار المستمر ، مما يجعله مثاليًا للمجمعات الصناعية ومحطات الطاقة الجديدة ومشاريع الشبكات البلدية.
يغطي محول التوزيع 35 كيلو فولت نطاقًا كاملاً من المواصفات لتلبية متطلبات توزيع الطاقة المتنوعة. تشمل المعلمات التقنية الأساسية ما يلي:
يعتمد المحول صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة مع هيكل مشترك متدرج بالكامل بزاوية 45 درجة. من خلال عملية القص المتقاطع لقطع الزوايا الأساسية المكونة من ثلاثة قطع وعملية القص والتكديس التصفيح التدريجي المكونة من خمس خطوات، فإنه يعمل على تحسين توزيع التدفق المغناطيسي في المفاصل وتقليل طاقة الاهتزاز الأساسية.
يخضع القلب للمعالجة المتكاملة، ويتم إغلاق سطحه بالراتنج العازل، مما يقلل بشكل فعال من فقدان عدم التحميل، وتيار عدم التحميل، والضوضاء الأساسية، مما يضمن أداء مستقر لتوفير الطاقة في ظل تشغيل شبكة 35 كيلو فولت على المدى الطويل.
يتم لف الملف عالي الجهد بموصلات معزولة عالية الجودة من الفئة F ومواد عازلة متقدمة عالميًا. بالنسبة للملفات ذات السعة الأكبر، يتم ترتيب قنوات التبريد المحورية على طول الاتجاه المحوري. يتميز هذا الهيكل بمقاومة ممتازة لصدمات التيار، ومقاومة اختلاف درجات الحرارة، ومقاومة التشقق وأداء تبديد الحرارة المتميز.
إنها تعتمد ملفًا أسطوانيًا مجزأً متعدد المراحل، مع قدرة قوية على تحمل الجهد الزائد ومستوى تفريغ جزئي منخفض جدًا - وهو أمر بالغ الأهمية لتشغيل الجهد العالي 35 كيلو فولت. بعد وضعه في القالب وتجفيفه بالفراغ، يتم صب الملف. يتم تشغيل عملية الصب والمعالجة بالكامل تلقائيًا وفقًا لمنحنيات مبرمجة مسبقًا، ويضمن التحكم الدقيق في العملية عدم وجود مسام هوائية أو تجاويف داخل الملف.
يعتمد الملف ذو الجهد المنخفض هيكل الرقائق، والذي يحل بشكل فعال مشكلة عدم توازن دورة الأمبير للملفات ذات الجهد المنخفض والتيار العالي الملفوفة بالأسلاك. وفي الوقت نفسه، ملفات الرقائق ليس لها زاوية حلزونية محورية، مما يزيل بشكل فعال القوة المحورية للمحول أثناء الدوائر القصيرة.
إنه يضمن أن كثافة التيار داخل الملف يمكن تعديلها بحرية على طول الاتجاه المحوري وفقًا لتوزيع الحمل للملف عالي الجهد، ويقلل من القوة الشعاعية أثناء الدوائر القصيرة المفاجئة على جانب الجهد المنخفض. يتم إغلاق أطراف ملف الجرح ومعالجتها بالراتنج لمنع دخول الأجسام الغريبة والرطوبة.
يتم نشر محولات توزيع الطاقة LEABE 35kV على نطاق واسع في سيناريوهات إمدادات الطاقة ذات الجهد المتوسط إلى العالي:
يتم تصنيع جميع محولات LEABE 35 كيلو فولت وفقًا للمعايير الدولية IEC. المنتج حاصل على شهادة CE وشهادة نظام إدارة الجودة ISO 9001. تخضع كل وحدة لفحص شامل للمصنع بما في ذلك اختبار تحمل تردد الطاقة 35 كيلو فولت واختبار التفريغ الجزئي واختبار الخسارة لضمان الامتثال لمتطلبات الوصول إلى الأسواق العالمية ومعايير السلامة الصناعية.
للتكيف مع متطلبات المشروع المختلفة، نقدم خدمات تخصيص مرنة:
يتم استخدامها بشكل أساسي في أنظمة توزيع الطاقة بقدرة 35 كيلو فولت، بما في ذلك المجمعات الصناعية والمصانع الكبيرة ومحطات الطاقة الجديدة والمحطات الفرعية الثانوية البلدية. كمحول صناعي قوي، فهو يتكيف مع بيئات التشغيل ذات الحمل الثقيل والجهد العالي على المدى الطويل.
باعتباره محول راتنجات الإيبوكسي النموذجي، فهو يتميز بعزل محكم الغلق تمامًا، ومقاومة ممتازة للرطوبة والغبار، وتفريغ جزئي منخفض، وأمان عالي. بالمقارنة مع الأنواع المغمورة بالزيت، فهي لا تحتوي على خطر الحريق، وتتطلب صيانة أقل ولها عمر خدمة أطول.
نعم. تدعم LEABE التخصيص الكامل للسعة ونسبة الجهد ومجموعة الاتصال والتصميم الهيكلي لتلبية الاحتياجات الخاصة للمشاريع الصناعية بقدرة 35 كيلو فولت وأنظمة دعم الطاقة الجديدة وسيناريوهات إمدادات الطاقة الخاصة.
يخضع كل محول لاختبار عدم التحميل، واختبار الحمل، واختبار مقاومة العزل، واختبار الجهد الكهربي لتحمل تردد الطاقة 35 كيلو فولت واختبار التفريغ الجزئي لضمان تلبية جميع مؤشرات الأداء للمعايير الدولية ومتطلبات التصميم.
