محول الإدخال المزدوج المنفذ

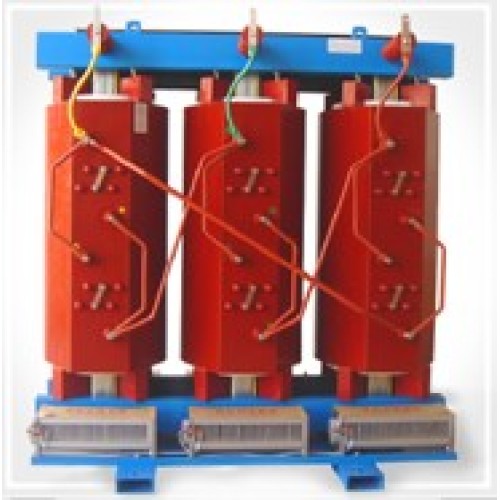

LEABE محول مزدوج المنفذ من النوع الجاف لراتنجات الإيبوكسي

نظرة عامة على المنتج

تقدم LEABE محول راتنجات الإيبوكسي ثنائي المنفذ المتقدم، وهو حل متميز ضمن سلسلة SC (B) وDC. تم تصميم هذا المحول الصناعي للتطبيقات ذات المهام الحرجة التي تتطلب موثوقية عالية ومرونة تشغيلية. السمة المميزة لهذه الوحدة هي تكوينها الأساسي المزدوج، مما يسمح بمصدرين مستقلين للطاقة. يوفر هذا التصميم تكرارًا لا مثيل له وقدرات نقل الطاقة بسلاسة، مما يضمن التشغيل المستمر في حالة فشل الإمداد الأساسي. من خلال الجمع بين النواة المصممة بدقة وتقنية الملف المصبوب الفراغي المتقدمة، تقدم LEABE منتجًا يتفوق في كفاءة الطاقة والسلامة والمتانة، مما يجعلها الخيار الأمثل للبنية التحتية الحديثة حيث لا يكون التوقف عن العمل خيارًا.

المواصفات الفنية

تم تصميم محولات الإدخال ذات المنفذ المزدوج الخاصة بنا وفقًا لمعايير صارمة، مما يوفر نطاقًا واسعًا من المعلمات القابلة للتخصيص:

• الطاقة المقدرة: 30 كيلو فولت أمبير إلى 3150 كيلو فولت أمبير (قابلة للتخصيص).
• الجهد الأساسي (الإدخال المزدوج): قابل للتكوين لمصدرين منفصلين للجهد (على سبيل المثال، 10 كيلو فولت/11 كيلو فولت).
• الجهد الثانوي: قياسي 400 فولت/230 فولت (قابل للتخصيص).
• المادة الأساسية: فولاذ سيليكون عالي الجودة ملفوف على البارد وموجه نحو الحبوب (CRGO).
• فئة العزل: F (155 درجة مئوية) / H (180 درجة مئوية).
• مادة اللف: نحاس عالي النقاء (قياسي) / ألومنيوم (اختياري).
• طريقة التبريد: الهواء الطبيعي (AN).
• التردد: 50/60 هرتز.
• مستوى التفريغ الجزئي: ≥ 5 قطع (منخفض للغاية).

ميزات المنتج ومزاياه

يوفر محول LEABE SC المزود بمدخل مزدوج المنفذ مزايا تكنولوجية متميزة متجذرة في التصنيع الدقيق:

1. التكنولوجيا الأساسية المتقدمة: نحن نستخدم صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة مع هيكل مفصل متدرج بزاوية 45 درجة ومتدرج بالكامل. تعمل عملية "التصفيح التدريجي المكونة من خمس خطوات" المبتكرة على تحسين توزيع التدفق المغناطيسي، مما يقلل بشكل كبير من فقدان عدم التحميل، وتيار عدم التحميل، والضوضاء الأساسية. يتم معالجة القلب بشكل متكامل ومختوم بالراتنج العازل لتحقيق أقصى قدر من الثبات.
2. ملفات الجهد العالي الفائقة: يتم لف ملفات الجهد العالي لدينا بموصلات معزولة من الفئة F وتتميز بملف أسطواني مجزأ متعدد المراحل. يوفر هذا التصميم قدرة استثنائية على تحمل الجهد الزائد ويقلل من التفريغ الجزئي. تم دمج قنوات التبريد المحورية للوحدات ذات السعة الأكبر، مما يضمن تبديدًا رائعًا للحرارة ومقاومة التشقق الحراري.
3. هيكل قوي من الرقائق ذات الجهد المنخفض: يستخدم ملف LV بنية من الرقائق تعمل على حل مشكلات عدم توازن دوران الأمبير الشائعة في ملفات الأسلاك ذات التيار العالي. يزيل هذا التصميم القوى المحورية أثناء الدوائر القصيرة ويقلل القوى الشعاعية، مما يضمن السلامة الميكانيكية في ظل ظروف الأعطال. يتم إغلاق الأطراف بالراتنج لمنع دخول الرطوبة.
4. التغليف بالإيبوكسي المصبوب بالفراغ: يتم صب الملف بأكمله في بيئة مفرغة باستخدام عملية آلية. وهذا يضمن نظام عزل خالٍ من المسامية والفراغات وذو مقاومة عالية للرطوبة والغبار والملوثات الكيميائية، مما يضمن عمر خدمة طويل.
5. تكرار الإدخال المزدوج: يتيح تكوين المنفذ المزدوج توصيل المحول بمصدرين مختلفين للطاقة (على سبيل المثال، شبكتان مغذيتان أو شبكة ومولد)، مما يوفر آلية مدمجة لتجاوز الفشل تعمل على تعزيز موثوقية النظام.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمحول الإدخال ثنائي المنفذ الخاص بك:

1. إعداد الموقع: تأكد من أن موقع التثبيت جاف وجيد التهوية وخالي من الغازات المسببة للتآكل. تأكد من أن الأساس يمكن أن يدعم وزن المحول.
2. الاتصال الأساسي: قم بتوصيل مصدري الطاقة المستقلين بمحطات الإدخال المزدوجة المخصصة (المنفذ A والمنفذ B) على الجانب عالي الجهد. ضمان تسلسل المرحلة الصحيح لكلا المدخلات.
3. الاتصال الثانوي: قم بتوصيل الجانب ذو الجهد المنخفض بلوحة المفاتيح أو لوحة التوزيع.
4. اختيار المصدر: تم تصميم المحول ليتم تغذيته من مصدر واحد في كل مرة. استخدم مفتاح النقل (يدويًا أو تلقائيًا) على الجانب الأساسي لتحديد مصدر الطاقة النشط. تأكد من عزل المصدر غير النشط قبل التبديل.
5. التشغيل: إجراء اختبارات مقاومة العزل والتحقق من خرج الجهد في كلا تكوينات الإدخال قبل تنشيط الحمل.

سيناريوهات التطبيق

تم تصميم هذا المحول الموفر للطاقة خصيصًا للتطبيقات التي تتطلب موثوقية عالية:

• مراكز البيانات: توفير توزيع طاقة زائد للبنية التحتية لتكنولوجيا المعلومات، مما يضمن وقت التشغيل أثناء تقلبات طاقة المرافق.
• المستشفيات والرعاية الصحية: تشغيل أنظمة دعم الحياة الحيوية ومعدات التشخيص حيث تكون الطاقة المستمرة إلزامية.
• الأتمتة الصناعية: تعمل كمصدر طاقة مستقر لـ PLCs وآلات CNC وخطوط التجميع الآلية.
• أنظمة الطاقة المتجددة: التكامل مع محولات الطاقة الشمسية أو طاقة الرياح، مما يوفر واجهة شبكة مستقرة مع إمكانات احتياطية.

فوائد للعملاء

يوفر الاستثمار في محول LEABE DC مزايا تشغيلية ومالية كبيرة:

• موثوقية محسّنة: تضمن إمكانية الإدخال المزدوج عدم انقطاع الطاقة من مصدر واحد مما يؤدي إلى انقطاع العمليات، مما يوفر الحماية من فترات التوقف المكلفة.
• توفير الطاقة: يؤدي التصميم الأساسي الأمثل والمواد منخفضة الفقد إلى محول عالي الكفاءة موفر للطاقة ، مما يقلل من تكاليف الكهرباء التشغيلية.
• تقليل الصيانة: يحمي التصميم القوي والمغلف من العوامل البيئية، مما يقلل من الحاجة إلى الصيانة ويطيل عمر المنتج.
• تحسين السلامة: عزل راتنجات الإيبوكسي ينطفئ ذاتيًا ولا ينتج أي غازات سامة أثناء التشغيل، مما يجعله خيارًا آمنًا للتركيبات الداخلية.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. تم تصميم محولات الإدخال ذات المنفذ المزدوج الخاصة بنا وفقًا لمعايير IEC 60076 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا. ويمكن تزويد المنتجات بشهادة CE وعلامات الامتثال الإقليمية الأخرى عند الطلب، مما يضمن استيفائها لمعايير السلامة والأداء العالمية.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تتضمن خيارات المحولات الصناعية لدينا مجموعات جهد محددة للمدخلات المزدوجة، وترتيبات التنصت الخاصة، ومستويات مختلفة لحماية الغلاف (IP00، IP20، IP23)، وتكوينات طرفية متنوعة. يمكننا أيضًا تزويد الوحدات بأنظمة متكاملة لمراقبة درجة الحرارة (أجهزة استشعار PTC أو PT100).

عملية الإنتاج

عملية التصنيع لدينا هي مزيج من الأتمتة المتقدمة والحرفية الماهرة. يبدأ الأمر بالقطع الدقيق للفولاذ السيليكوني باستخدام عملية "ثلاثية القص واثنتين". ثم يتم تجميع اللب ومعالجته. يتم جرح اللفات بدقة وتوضع في قوالب للصب الفراغي. يتم التحكم في دورة الصب والمعالجة بأكملها من خلال منحنى عملية آلي مبرمج مسبقًا لضمان بنية راتينج مثالية وخالية من الفراغات. تخضع كل وحدة لاختبارات صارمة، بما في ذلك نسبة الدوران، ومقاومة العزل، واختبارات الجهد المستحث، قبل مغادرة منشأتنا.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي الميزة الأساسية لمحول "Dual Port Input"؟
ج: الميزة الرئيسية هي التكرار . يسمح بتوصيل المحول بمصدرين مختلفين للطاقة. إذا فشل المصدر الأساسي، يمكنك التبديل إلى المصدر الثانوي دون الحاجة إلى محول منفصل، مما يضمن استمرار الطاقة للأحمال الحرجة.

س: كيف تفيد عملية "التصفيح التدريجي المكونة من خمس خطوات" المحول؟
ج: تعمل هذه العملية على تحسين مسار التدفق المغناطيسي في المفاصل الأساسية، مما يقلل بشكل كبير من خسائر القلب (فقدان عدم التحميل) والتيار المغناطيسي. وهذا يجعل المحول أكثر كفاءة في استخدام الطاقة وأكثر هدوءًا في التشغيل.

س: هل هذا المحول مناسب للتركيب الخارجي؟
ج: الوحدة الأساسية عبارة عن محول من النوع الجاف من النوع المفتوح (IP00). للاستخدام الخارجي، يجب تركيبه داخل حاوية واقية (على سبيل المثال IP23 أو أعلى) توفر تهوية كافية مع حماية الوحدة من المطر والغبار وأشعة الشمس المباشرة.

س: ما هو الفرق بين سلسلة SC (B) وسلسلة DC؟
ج: تشير سلسلة SC عادةً إلى المحولات القياسية من النوع الجاف المصبوبة براتنجات الإيبوكسي. غالبًا ما تشير سلسلة DC إلى اختلافات تصميم محددة أو ميزات محسنة. تشترك كلتا السلسلتين في نفس التكنولوجيا الأساسية ومعايير الجودة، حيث غالبًا ما يتم تصميم سلسلة DC لتطبيقات صناعية أو تجارية محددة تتطلب ميزة الإدخال المزدوج.
