ثلاث مراحل إلى محول أحادي الطور

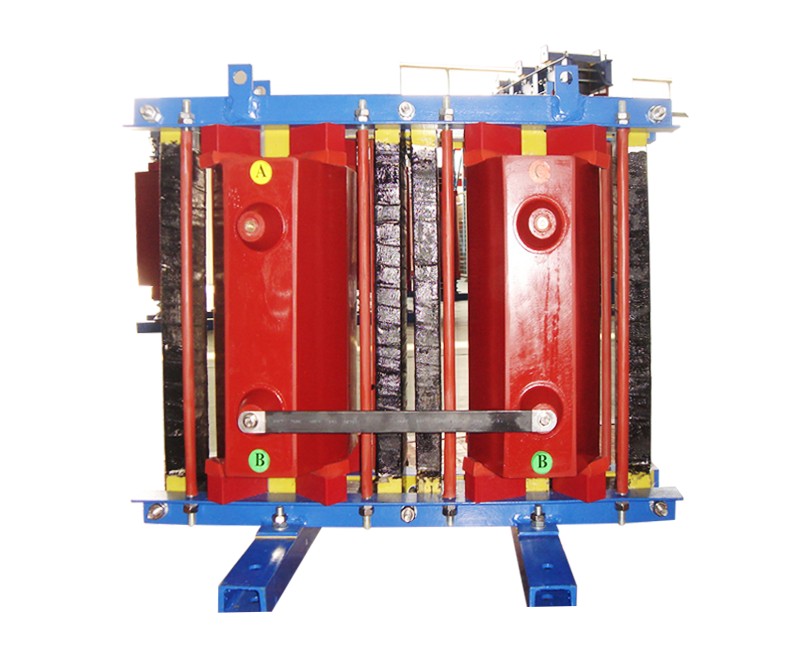

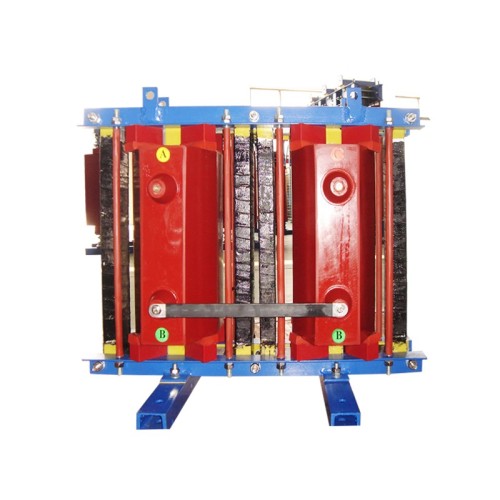

LEABE ثلاث مراحل إلى مرحلة واحدة محول راتنجات الايبوكسي

نظرة عامة على المنتج

تتخصص LEABE في حل تحديات توزيع الطاقة المعقدة من خلال محولنا ثلاثي الطور إلى أحادي الطور. كمتغير رئيسي ضمن سلسلتنا SC (B) وDC المتقدمة، تم تصميم هذا المحول الصناعي لتحويل مدخلات ثلاثية الطور (3P) إلى خرج مستقر أحادي الطور (1P). تعد هذه الإمكانية أمرًا بالغ الأهمية للمنشآت التي تحتاج إلى تشغيل معدات أحادية الطور - مثل أنظمة الإضاءة أو لوحات التحكم أو الآلات المتخصصة - من مصدر ثلاثي الطور دون التسبب في اختلال توازن الطور. باستخدام عزل راتنجات الإيبوكسي المتقدم والنوى الهندسية الدقيقة، يضمن هذا المحول الموفر للطاقة تشغيلًا موثوقًا ومنخفض الضوضاء وهو مثالي للمباني التجارية وورش العمل الصناعية والمواقع النائية حيث تكون الطاقة أحادية الطور مطلوبة من شبكة ثلاثية الطور.

المواصفات الفنية

تم تصميم محولات الطور 3 إلى 1 الخاصة بنا لضمان الدقة والمتانة. المواصفات الرئيسية تشمل:

• الطاقة المقدرة: 5 كيلو فولت أمبير إلى 500 كيلو فولت أمبير (قابلة للتخصيص).
• الجهد الأساسي (المدخل): 3 مراحل (على سبيل المثال، 208 فولت، 400 فولت، 480 فولت، 11 كيلو فولت).
• الجهد الثانوي (الخرج): مرحلة واحدة (على سبيل المثال، 120 فولت، 240 فولت، 277 فولت).
• المادة الأساسية: فولاذ سيليكون عالي الجودة ملفوف على البارد وموجه نحو الحبوب (CRGO).
• فئة العزل: F (155 درجة مئوية) / H (180 درجة مئوية).
• مادة اللف: نحاس عالي النقاء (قياسي) / ألومنيوم (اختياري).
• طريقة التبريد: الهواء الطبيعي (AN).
• التردد: 50/60 هرتز.
• نوع الاتصال: تتوفر تكوينات Scott-Connected (T-connected) أو Open-Delta.

ميزات المنتج ومزاياه

يوفر محول LEABE SC مزايا تكنولوجية فريدة لتطبيقات تحويل الطور:

1. الهندسة الأساسية المتقدمة: نحن نستخدم صفائح فولاذية من السيليكون المدلفنة على البارد عالية الجودة مع هيكل مفصل متدرج بزاوية 45 درجة ومتدرج بالكامل. تعمل عملية "التصفيح التدريجي المكونة من خمس خطوات" الخاصة بنا على تحسين توزيع التدفق المغناطيسي، مما يقلل بشكل كبير من فقدان عدم التحميل والاهتزاز الأساسي. وهذا يضمن أن المحول يعمل بهدوء وكفاءة، حتى في ظل الأحمال المختلفة.
2. ملفات الجهد العالي الفائقة: يتم لف الملف عالي الجهد بموصلات معزولة من الفئة F وتتميز بملف أسطواني مجزأ متعدد المراحل. يوفر هذا التصميم قدرة استثنائية على تحمل الجهد الزائد ويحافظ على مستوى تفريغ جزئي منخفض جدًا. تم دمج قنوات التبريد المحورية للوحدات الأكبر حجمًا لضمان تبديد الحرارة بشكل رائع.
3. هيكل قوي من الرقائق ذات الجهد المنخفض: يستخدم ملف LV بنية من الرقائق تعمل على حل مشكلات عدم توازن دوران الأمبير الشائعة في ملفات الأسلاك ذات التيار العالي. يعمل هذا التصميم على التخلص بشكل فعال من القوى المحورية أثناء الدوائر القصيرة ويقلل من القوى الشعاعية، مما يضمن السلامة الميكانيكية وعمر خدمة أطول.
4. الصب الفراغي الخالي من الفراغات: بعد التجفيف بالفراغ، يتم صب الملف باستخدام راتنجات الإيبوكسي في بيئة خاضعة للرقابة. تتبع عملية الصب والمعالجة بأكملها منحنى مبرمج مسبقًا، مما يضمن التحكم الدقيق والقضاء على مسام الهواء أو التجاويف. وينتج عن ذلك نظام عزل كثيف وغير منفذ ومقاوم للغاية للرطوبة والغبار.
5. تحويل الطور الأمثل: مصمم خصيصًا لتقليل خلل الطور على الجانب الأساسي، يضمن محول التيار المستمر هذا بقاء الإمداد ثلاثي الطور مستقرًا مع توفير طاقة نظيفة أحادية الطور لأحمالك الحرجة.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمحول ثلاثي الطور إلى أحادي الطور:

1. إعداد الموقع: قم بتركيب المحول في مكان جاف وجيد التهوية. تأكد من أن الأساس مستوي ويمكنه دعم وزن الوحدة.
2. التوصيل الكهربائي: قم بتوصيل مصدر الإدخال ثلاثي الطور بالأطراف الرئيسية (L1، L2، L3). قم بتوصيل الحمل أحادي الطور إلى المحطات الثانوية (L، N). تأكد من عزم جميع التوصيلات وفقًا للمواصفات.
3. التأريض: قم بتأريض قلب المحول والخزان بشكل صحيح لضمان السلامة والامتثال للقوانين الكهربائية.
4. فحوصات ما قبل التشغيل: إجراء اختبارات مقاومة العزل والتحقق من نسبة دورات المحول قبل التنشيط.
5. التنشيط: تطبيق الجهد الأساسي تدريجيا. راقب أي أصوات غير عادية أو ارتفاع في درجة الحرارة خلال الساعات الأولى من التشغيل.

سيناريوهات التطبيق

يعد محول راتنجات الإيبوكسي المتخصص هذا ضروريًا لمجموعة متنوعة من التطبيقات:

• المباني التجارية: تشغيل الإضاءة أحادية الطور، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمعدات المكتبية من إمدادات المباني ثلاثية الطور.
• الورش الصناعية: توفير طاقة أحادية الطور لآلات أو أدوات أو أنظمة تحكم محددة في بيئة تصنيع ثلاثية الطور.
• المواقع البعيدة: تحويل طاقة المولدات ثلاثية الطور إلى أحادية الطور للاستخدام السكني أو التجاري الصغير في المواقع خارج الشبكة.
• الطاقة المتجددة: دمج العاكسات أو الأحمال أحادية الطور في نظام طاقة شمسية أو طاقة الرياح ثلاثي الطور.

فوائد للعملاء

يوفر الاستثمار في محول LEABE الموفر للطاقة مزايا تشغيلية ومالية كبيرة:

• تقليل اختلال توازن الطور: تم تصميم محولاتنا لتقليل التأثير على الشبكة ثلاثية الطور، مما يمنع انخفاض الجهد ويضمن التشغيل المستقر للمعدات الأخرى.
• توفير الطاقة: تقلل التكنولوجيا الأساسية المتقدمة من خسائر عدم التحميل، مما يؤدي إلى انخفاض تكاليف الكهرباء التشغيلية على مدار عمر الخدمة الطويل للمحول.
• تعزيز الأمان: عزل راتنجات الإيبوكسي ينطفئ ذاتيًا ولا ينتج أي غازات سامة، مما يجعله خيارًا آمنًا للتركيبات الداخلية.
• صيانة منخفضة: يلغي البناء المحكم من النوع الجاف الحاجة إلى أخذ عينات من الزيت ويقلل من مخاطر التسربات، مما يقلل بشكل كبير من تكاليف الصيانة.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. تم تصميم محولاتنا ثلاثية الطور إلى أحادية الطور وفقًا لمعايير IEC 60076 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا. ويمكن تزويد المنتجات بشهادة CE وعلامات الامتثال الإقليمية الأخرى عند الطلب، مما يضمن استيفائها لمعايير السلامة والأداء العالمية.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تتضمن خيارات محولات تحويل الطور لدينا مجموعات جهد محددة، وترتيبات التنصت، ومستويات مختلفة لحماية الغلاف (IP00، IP20، IP23)، والتكامل مع أنظمة مراقبة درجة الحرارة (أجهزة استشعار PTC أو PT100). يمكننا أيضًا توفير وحدات ذات تكوينات تركيب متخصصة أو صناديق طرفية.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الأتمتة المتقدمة والحرفية الماهرة. يبدأ الأمر بالقطع الدقيق للفولاذ السيليكوني باستخدام عملية "ثلاثية القص واثنتين". ثم يتم تجميع اللب ومعالجته. يتم جرح اللفات بدقة وتوضع في قوالب للصب الفراغي. يتم التحكم في دورة الصب والمعالجة بأكملها من خلال منحنى عملية آلي مبرمج مسبقًا لضمان بنية راتينج مثالية وخالية من الفراغات. تخضع كل وحدة لاختبارات صارمة، بما في ذلك نسبة الدوران، ومقاومة العزل، واختبارات الجهد المستحث، قبل مغادرة منشأتنا.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هو الفرق بين محول سكوت المتصل ومحول دلتا المفتوح؟
ج: المحول المتصل بسكوت (أو المتصل بـ T) هو نوع محدد من محولات الطور 3 إلى 1 الذي يستخدم محولين أحادي الطور لإنشاء تحويل متوازن ثلاثي الطور إلى تحويل أحادي الطور. يستخدم تكوين Open-Delta محولين ولكنه أقل كفاءة ويمكن أن يسبب المزيد من عدم توازن الطور. نوصي عادةً بالوحدات المتصلة بـ Scott للتطبيقات التي تتطلب توازنًا عاليًا.

س: هل يمكن استخدام هذا المحول لتشغيل محرك أحادي الطور من مصدر ثلاثي الطور؟
ج: نعم، هذا هو التطبيق الأساسي. يمكن لمحولاتنا توفير الجهد والتيار اللازمين لتشغيل المحركات أحادية الطور، مثل تلك الموجودة في الضواغط والمضخات والمراوح، من مصدر ثلاثي الطور.

س: كيف تفيد عملية "التصفيح التدريجي المكونة من خمس خطوات" المحول؟
ج: تعمل هذه العملية على تحسين مسار التدفق المغناطيسي في المفاصل الأساسية، مما يقلل بشكل كبير من خسائر القلب (فقدان عدم التحميل) والتيار المغناطيسي. وهذا يجعل المحول أكثر كفاءة في استخدام الطاقة وأكثر هدوءًا في التشغيل، وهو أمر مفيد في المناطق الحساسة للضوضاء.

س: هل هذا المحول مناسب للتركيب الخارجي؟
ج: نعم، عندما يكون هذا المحول الصناعي مجهزًا بغلاف مناسب (مثل IP23 أو NEMA 3R)، يكون مناسبًا للتركيب الخارجي. يوفر تغليف راتنجات الايبوكسي حماية ممتازة ضد العوامل البيئية مثل المطر والغبار والتعرض للأشعة فوق البنفسجية.
