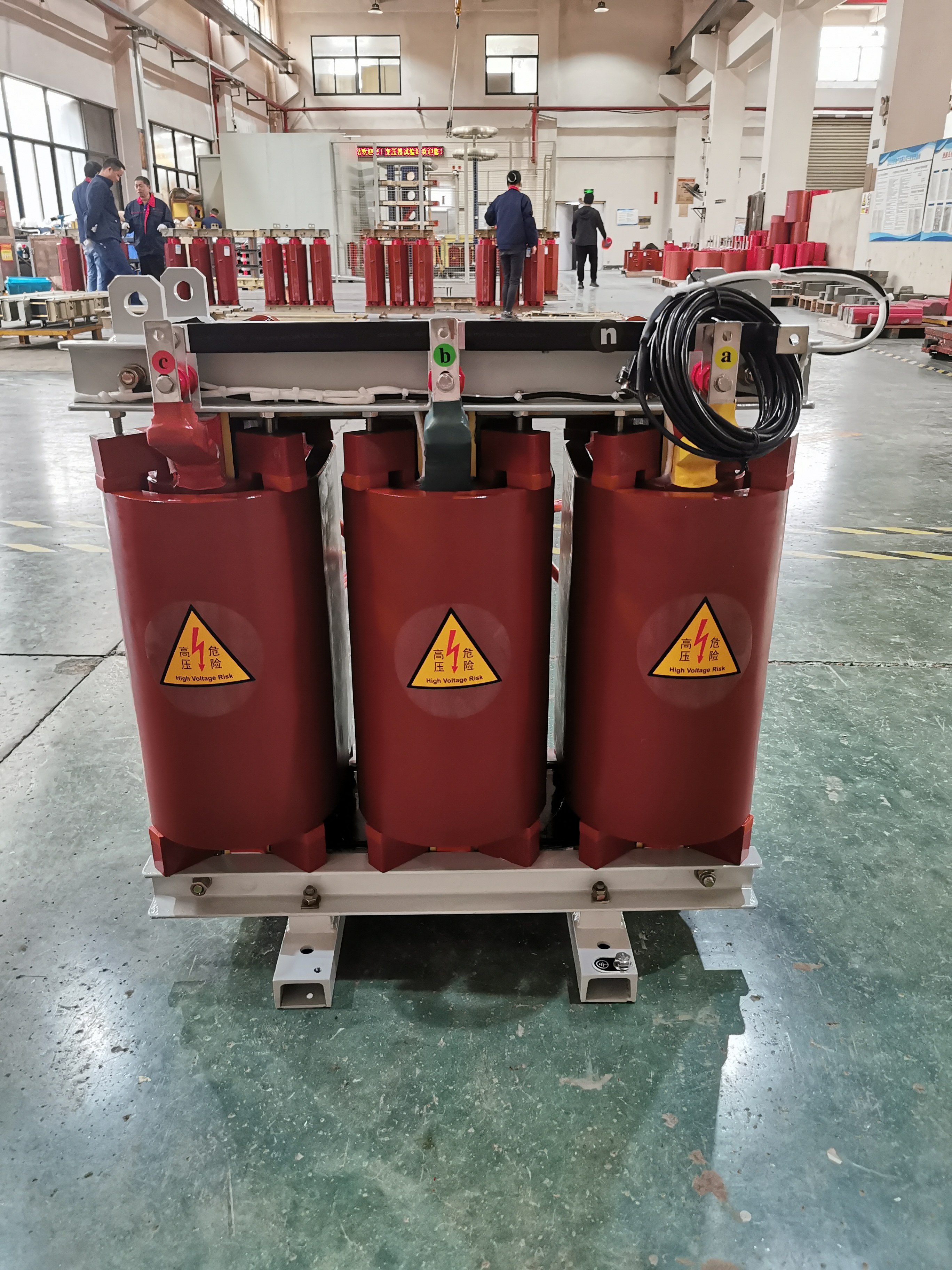

محول بدء التشغيل الصناعي المغلق المقاوم للعوامل الجوية

إن محول بدء التشغيل الصناعي المغلق والمقاوم للعوامل الجوية من LEABE عبارة عن مشغل عالي الجهد للخدمة الشاقة تم تصميمه لتلبية المتطلبات الصارمة للبيئات الصناعية الخارجية والقاسية. تم تصميم هذه الوحدة لإدارة تيارات التدفق القصوى للمحركات غير المتزامنة الكبيرة ذات التيار المتردد (عادةً 5-7 أضعاف التيار المقنن)، وتحمي شبكات الطاقة الحساسة من تراجع الجهد وعدم الاستقرار. من خلال استخدام محول ذاتي مصمم بدقة داخل حاوية قوية ومحكم الإغلاق ضد العوامل الجوية، فإنه يوفر حل بدء تشغيل ذو عزم دوران عالي وجهد منخفض للمحركات التي تتراوح من 220 كيلو وات إلى 20000 كيلو وات. يضمن محول LEABE هذا تسريعًا موثوقًا للمحرك مع الحفاظ على أعلى معايير السلامة وحماية البيئة.

• الطاقة المقدرة: 220 كيلو واط – 20,000 كيلو واط
• الجهد الأساسي: 3.3 كيلو فولت، 6.6 كيلو فولت، 11 كيلو فولت، 13.8 كيلو فولت (الجهد المتوسط)
• صنابير جهد البداية: 50%، 65%، 80% (قابلة للتخصيص)
• تصنيف الضميمة: IP54 / IP55 / NEMA 3R / NEMA 4
• فئة العزل: F (155 درجة مئوية) أو H (180 درجة مئوية)
• طريقة التبريد: عنان (الهواء الطبيعي) مع تهوية مفلترة
• مادة اللف: نحاس عالي التوصيل
• دورة العمل: العمل لفترة قصيرة (5-120 ثانية لكل بداية)
• المعايير: IEC 60076، IEEE C57.12.01

1. حماية بيئية فائقة: تم تصميم هذه الوحدة في حاوية فولاذية ثقيلة الحجم ومقاومة للتآكل مع لمسة نهائية مطلية بالمسحوق، لتحمل المطر والغبار ودرجات الحرارة القصوى. يضمن تصنيف IP55/NEMA 3R التشغيل الموثوق به في التركيبات الخارجية دون الحاجة إلى ملاجئ إضافية.
2. عزم الدوران العالي والتيار المنخفض: عند بدء تشغيل المحول الذاتي ، فإنه يوفر عزم دوران أعلى بكثير مقارنة بالمفاعلات، مع تقليل تيار الخط الوارد في نفس الوقت. وهذا يسمح باستخدام المفاتيح الكهربائية والكابلات الأصغر حجمًا.
3. تغليف راتنجات الإيبوكسي: المجموعة الأساسية والملف متاحة كمحول مغلف ، مصبوب بالفراغ مع راتنجات الإيبوكسي. وهذا يحمي اللفات من دخول الرطوبة، والملوثات الكيميائية، ونمو الفطريات، مما يضمن عمر خدمة طويل في الأجواء الساحلية أو الصناعية.
4. الإدارة الحرارية المُحسّنة: تتميز بمداخل الهواء المفلترة وفتحات العادم للحفاظ على درجات حرارة التشغيل المثالية أثناء دورة البدء. يمكن دمج مراوح الهواء القسري (AF) لتعزيز التبريد في الظروف المحيطة العالية.
5. أنظمة السلامة المتكاملة: تتضمن أقفال الأبواب المتداخلة، وصمامات تخفيف الضغط، وصناديق الأطراف المصممة لدخول كابل آمن ومقاوم للعوامل الجوية.

1. تكوين ما قبل التشغيل: حدد صنبور الجهد المناسب (على سبيل المثال، 65% أو 80%) بناءً على متطلبات عزم دوران المحرك وانخفاض الجهد المسموح به للأداة المساعدة.
2. الوصول إلى الحاوية: افتح باب الوصول الآمن، وتحقق من العزل، وقم بتوصيل كابلات الطاقة الأساسية والثانوية بالكتل الطرفية.
3. بدء تسلسل البدء: أغلق الموصل الرئيسي. يتلقى المحرك جهدًا منخفضًا من المحول الذاتي، مما يحد من تدفق التيار أثناء تسريع الحمل.
4. الانتقال إلى الجهد الكامل: بعد فترة تسارع قصيرة (عادةً من ثانية إلى دقيقتين)، يتم فصل محول التشغيل، ويتم تحويل المحرك إلى جهد كامل الخط عبر موصل تجاوز.
5. مراقبة ما بعد التشغيل: يستمر نظام تهوية العلبة في إدارة الحرارة حتى يصل المحرك إلى درجة حرارة ثابتة.

• النفط والغاز: المنصات البحرية والمصافي ومحطات ضغط خطوط الأنابيب المعرضة للطقس القاسي.
• التعدين: عمليات التعدين المفتوحة، ومحطات الكسارات، وأنظمة النقل في البيئات المتربة.
• مرافق المياه: محطات معالجة مياه الصرف الصحي ومحطات الضخ وأنظمة الري الموجودة في الهواء الطلق.
• البحرية والموانئ: رافعات أحواض بناء السفن، وأنظمة الطاقة على جانب الرصيف، ومعدات مناولة البضائع.
• التصنيع الثقيل: وحدات المعالجة الخارجية وأنظمة التدفئة والتهوية وتكييف الهواء الكبيرة للمنشآت الصناعية.

• انخفاض تكاليف البنية التحتية: يسمح انخفاض تيار البدء بتقليل حجم الكابلات والمحولات والمفاتيح الكهربائية، مما يؤدي إلى توفير كبير في النفقات الرأسمالية.
• توافق محسّن للشبكة: يقلل من وميض الجهد ويمنع عقوبات المرافق المرتبطة ببدء تشغيل المحرك الكبير.
• عمر المعدات الممتد: يقلل الضغط الميكانيكي على أعمدة المحرك والمحامل، والضغط الحراري على اللفات.
• الموثوقية التشغيلية: يعمل التصميم المقاوم للعوامل الجوية على التخلص من فترات التوقف عن العمل الناجمة عن العوامل البيئية، مما يضمن التوفر على مدار الساعة طوال أيام الأسبوع.

• نظام إدارة الجودة ISO 9001:2015
• ISO 14001 الإدارة البيئية
• شهادة CE (توجيه الجهد المنخفض)
• IEC 60529 (درجات الحماية التي توفرها العبوات)
• الامتثال لمعايير IEC 60076 وIEEE C57

• تخصيص العلبة: اختيار الفولاذ المقاوم للصدأ أو الألومنيوم أو الفولاذ الكربوني المطلي؛ الألوان المخصصة (رموز RAL)؛ وحماية إضافية من التآكل (على سبيل المثال، الجلفنة بالغمس الساخن).
• تكامل التحكم: مرحلات حماية المحرك المثبتة في المصنع، وأجهزة قياس التيار الكهربائي، ومفاتيح HOA (Hand-Off-Auto).
• أنظمة التهوية: خيارات للفتحات المفلترة، ومراوح الهواء القسري مع التحكم الحراري، وسخانات الفضاء لمنع التكثيف.
• خيارات النقر: نسب جهد البدء المخصصة مصممة خصيصًا لمنحنيات أداء المحرك المحددة.

1. التصنيع: القطع واللحام الدقيق للعلبة، يليها السفع الرملي الشامل والطلاء بالمسحوق لتحقيق أقصى مقاومة للتآكل.
2. مجموعة النواة والملف: يتم تجميع النوى الفولاذية المصنوعة من السيليكون عالية الجودة والملفات النحاسية وعزلها وفقًا لمعايير LEABE الصارمة.
3. صب الفراغ: بالنسبة لمتغيرات المحولات من النوع الجاف ، يتم تشريب التجميع براتنج الإيبوكسي لضمان نظام عزل خالٍ من الفراغات ومقاوم للرطوبة.
4. التجميع النهائي والاختبار: يتم تركيب المحول في العلبة. يتضمن الاختبار الشامل اختبارات النسبة، ومقاومة العزل، واختبارات الجهد المستحث، والفحص النهائي لسلامة العلبة (التحقق من تصنيف IP).

"يعمل مشغل LEABE المقاوم للعوامل الجوية بشكل لا تشوبه شائبة على منصتنا البحرية لمدة عامين. كما أن مقاومة رذاذ الملح ممتازة، ولم نواجه أية مشكلات تتعلق بالصيانة."

"كنا بحاجة إلى حل موثوق به لمحطة الضخ الخارجية الخاصة بنا. قدمت LEABE وحدة تتعامل مع بدء تشغيل المحرك بقدرة 1.5 ميجاوات بسهولة، ويمنع الغلاف الغبار تمامًا."

س1: ما الفرق بين المحول المغلق المقاوم للعوامل الجوية والوحدة الداخلية القياسية؟

ج: تتميز الوحدة المقاومة للعوامل الجوية بغلاف محكم الغلق ومقاوم للتآكل (IP54/55 أو NEMA 3R/4) يحمي المكونات الداخلية من المطر والغبار والأشعة فوق البنفسجية. تفتقر الوحدات الداخلية القياسية إلى هذه الحماية وقد تفشل بسرعة في البيئات الخارجية.

Q2: لماذا تختار مشغل المحول الذاتي بدلاً من مشغل الحالة الصلبة؟

ج: يوفر محول بدء تشغيل المحرك (المحول الذاتي) أعلى عزم دوران لكل أمبير من تيار الخط، مما يجعله مثاليًا للأحمال الكبيرة جدًا ذات القصور الذاتي العالي. في حين أن بادئ التشغيل الناعم يوفر تسارعًا أكثر سلاسة، فإن المحولات الذاتية غالبًا ما تكون أكثر قوة وفعالية من حيث التكلفة لأعلى نطاقات الطاقة (10 ميجاوات +).

س3: كيف يتم تحديد نسبة جهد البدء؟

ج: يتم تحديد النسبة المئوية بنسبة عزم الدوران المطلوب لبدء التشغيل إلى عزم الدوران المقدر للمحرك. يمكن لفريق LEABE الهندسي حساب إعداد الصنبور الأمثل استنادًا إلى حرف رمز NEMA الخاص بمحركك والقصور الذاتي للحمل المحدد لضمان بداية ناجحة دون تجاوز حدود الشبكة.

Q4: هل يمكن استخدام هذا المحول للتشغيل المستمر؟

ج: لا، هذه الوحدة مصممة للعمل المتقطع. تكون عملية البدء مختصرة (عادةً من بضع ثوانٍ إلى دقيقتين). للتشغيل المستمر، مطلوب محول توزيع منفصل. يتم تجاوز محول التشغيل بمجرد وصول المحرك إلى السرعة الكاملة.
