انخفاض الجهد بدء المحول الذاتي‌

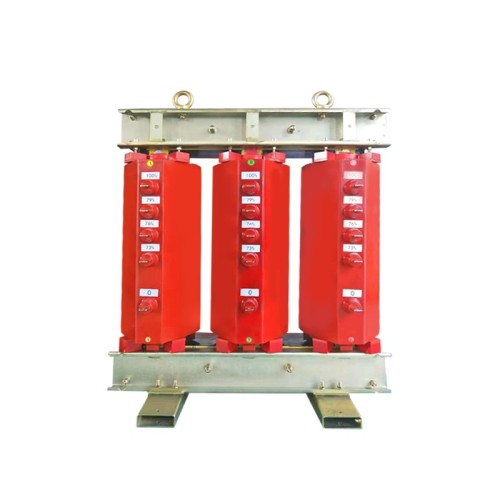

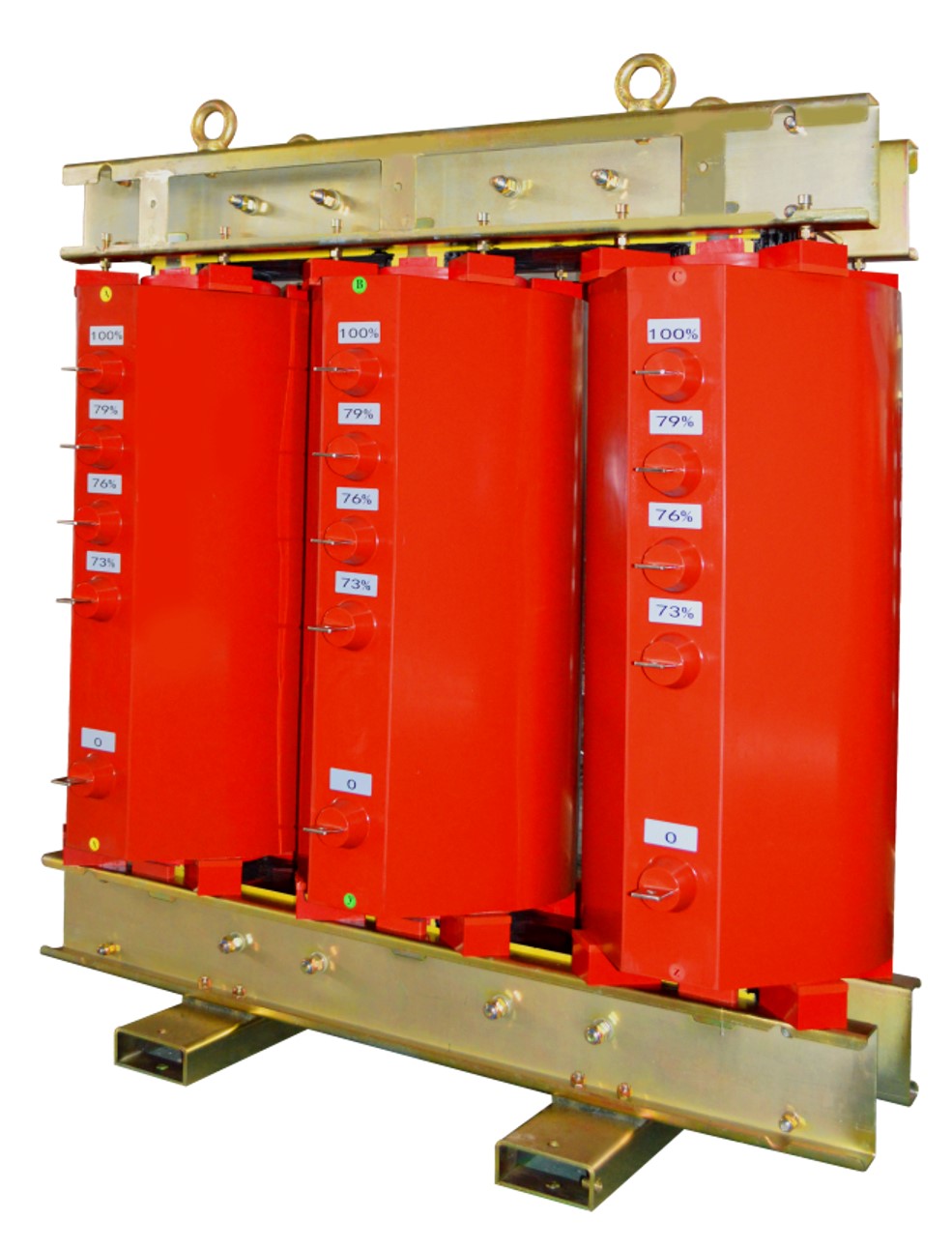

إن المحول التلقائي لبدء الجهد المنخفض LEABE (سلسلة QOSC) هو محول بدء تشغيل المحرك عالي الكفاءة مصمم للتخفيف من تيارات التدفق العالية المرتبطة ببدء تشغيل المحركات غير المتزامنة بالتيار المتردد. من خلال تقليل الجهد الكهربي الذي يتم توفيره للمحرك أثناء مرحلة التسارع الأولية، يحد هذا المحول من النوع الجاف من تيارات البدء إلى 5-7 أضعاف التيار المقدر، مما يمنع عدم استقرار الشبكة والإجهاد الميكانيكي. إنه الحل المفضل للتطبيقات الصناعية الثقيلة التي تتطلب عزم دوران عاليًا عند التشغيل وأقل قدر من انقطاع الطاقة.

• الطاقة المقدرة: 220 كيلووات إلى 20000 كيلووات
• فئة الجهد: الجهد المتوسط ​​(قابل للتخصيص)
• جهد بدء التشغيل: 50%، 65%، 80% (يمكن للمستخدم تحديده بناءً على متطلبات الحمل)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: عنان (الهواء الطبيعي)
• مادة اللف: نحاس عالي النقاء
• المادة الأساسية: فولاذ سيليكون CRGO عالي الجودة
• التغليف: راتنجات الايبوكسي (صب فراغ)
• دورة العمل: قصيرة الوقت (ثانية إلى دقيقتين)
• الامتثال للمعايير: IEC 60076، IEEE C57.12.01

1. أداء تشغيل فائق: بالمقارنة مع مفاعلات التشغيل القياسية، يوفر محول LEABE عزم دوران أعلى وتيار بدء أقل، مما يضمن تسارعًا موثوقًا للمحرك حتى في ظل الأحمال الثقيلة.
2. عزل إيبوكسي متقدم: يتم تشريب مجموعة الملف الأساسي بالفراغ مع راتنجات الإيبوكسي، مما يخلق بنية محولة صلبة ومغلفة . وهذا يوفر مقاومة ممتازة للرطوبة، وقوة ميكانيكية، وحماية ضد الملوثات البيئية.
3. التصميم الأساسي الأمثل: باستخدام فولاذ السيليكون CRGO منخفض الفقد، تقلل الوحدة من التباطؤ وفقدان التيار الدوامي، مما يضمن كفاءة الطاقة خلال دورة البدء قصيرة المدة.
4. بناء قوي: تم تصميم سلسلة QOSC لتلائم البيئات الصناعية القاسية، وتتميز بغلاف متين مناسب للتركيبات الداخلية والخارجية على حد سواء.
5. تقليل الإجهاد الميكانيكي: من خلال الحد من تيار البدء، يقلل المحول الذاتي من الضغط الحراري على ملفات المحرك والصدمات الميكانيكية للمعدات المتصلة، مما يطيل عمر نظام القيادة بأكمله.

1. تقييم ما قبل التشغيل: تحديد متطلبات بدء تشغيل المحرك (عزم الدوران والتيار) واختيار التنصت المناسب لجهد التشغيل (على سبيل المثال، 50%، 65%، أو 80% من جهد الخط).
2. التوصيل الكهربائي: قم بتوصيل المحول الذاتي بدائرة المحرك عبر نظام قواطع. ضمان محاذاة الطور والتأريض المناسب وفقًا لمعايير IEC.
3. البدء: أغلق الموصل الرئيسي لإدخال الجهد المنخفض من المحول الذاتي إلى ملفات المحرك.
4. التسارع: اسمح للمحرك بالتسارع إلى سرعة شبه متزامنة (عادةً من 2 إلى 30 ثانية).
5. الانتقال: بمجرد وصول المحرك إلى سرعة التشغيل، يتم تجاوز المحول التلقائي تلقائيًا، ويتم تطبيق جهد الخط الكامل مباشرة على المحرك.
6. قطع الاتصال: يتم فصل المحول الذاتي عن الدائرة ويظل خاملاً حتى تسلسل بدء التشغيل التالي.

• الآلات الصناعية الثقيلة: بدء تشغيل مضخات الطرد المركزي الكبيرة والضواغط والمراوح في مصانع النفط والغاز والكيماويات.
• عمليات التعدين: تشغيل السيور الناقلة، والكسارات، وخطوط السحب حيث يكون عزم الدوران العالي أمرًا بالغ الأهمية.
• معالجة المياه ومياه الصرف الصحي: إدارة المضخات الغاطسة والمنافيخ الكبيرة دون التسبب في انخفاض الجهد في شبكة المرافق المحلية.
• توليد الطاقة: يستخدم كمشغل عالي الجهد للمحركات المساعدة في محطات توليد الطاقة.
• التصنيع: بدء تشغيل المحركات الكبيرة للطاردات والخلاطات ومطاحن الدرفلة.

• استقرار الشبكة: يمنع انخفاض الجهد والوميض على خط المرافق، مما يضمن الامتثال للوائح جودة الطاقة المحلية.
• انخفاض تكاليف التشغيل: يقلل من رسوم الطلب القصوى من المرافق ويقلل من مخاطر إصلاحات المحركات المكلفة.
• عمر أطول للمعدات: يحمي المحرك والحمل المدفوع من الصدمات الميكانيكية والتدهور الحراري.
• موثوقية عالية: يتطلب التصميم الجاف المغلف بالإيبوكسي الحد الأدنى من الصيانة مقارنة بأنظمة البدء المملوءة بالزيت.

• نظام إدارة الجودة ISO 9001:2015
• نظام الإدارة البيئية ISO 14001
• شهادة CE (توجيه الجهد المنخفض)
• الامتثال للمواصفة IEC 60076 (محولات الطاقة)
• التوافق مع IEEE C57.12.01 (قياسي للمحولات من النوع الجاف)

• التنصت على الجهد: تكوينات التنصت المخصصة لتتناسب مع منحنيات بدء تشغيل المحرك المحددة.
• تصنيف الطاقة: تصميمات مخصصة للمحركات تتراوح من 220 كيلووات إلى 20000 كيلووات.
• نوع العلبة: خيارات لحاويات NEMA 1 (داخلية) أو NEMA 3R/4 (خارجية) مع IP54 أو حماية أعلى.
• تكامل التحكم: التكامل مع وحدات التحكم الذكية في المحركات وأنظمة SCADA لتسلسلات التشغيل/الإيقاف الآلية.

1. التصنيع الأساسي: تم قطع فولاذ السيليكون عالي الجودة بدقة ومكدس لتقليل الخسائر والضوضاء الأساسية.
2. اللف: يتم تطبيق اللفات النحاسية بعزل عالي العزل الكهربائي لتحمل الفولتية العالية عند البدء.
3. صب الفراغ: يتم تشريب التجميع براتنج الإيبوكسي بالفراغ لإنشاء هيكل عازل صلب وخالي من الفراغات.
4. المعالجة: تخضع الوحدة لدورة حرارية يمكن التحكم فيها لتحقيق الخصائص الميكانيكية والعازلة المثالية.
5. الاختبار النهائي: تخضع كل وحدة لاختبارات روتينية بما في ذلك نسبة الدوران ومقاومة العزل واختبارات تحمل الجهد المستحث لضمان الامتثال للمعايير الدولية.

"لقد حولت المحولات الذاتية QOSC من LEABE عملية بدء تشغيل المحرك لدينا. وقد أدى بدء الجهد المنخفض إلى خفض رسوم ذروة الطلب بشكل كبير وتحسين استقرار الشبكة."

"إن جودة بناء محول التشغيل LEABE استثنائية. فهو يتعامل مع تشغيل الضاغط بقدرة 10000 كيلووات بشكل لا تشوبه شائبة، مما يوفر عزم الدوران العالي الذي نحتاجه دون الضغط الميكانيكي."

س1: ما الفرق بين المحول الذاتي البادئ ومفاعل البادئ؟

ج: أ: يوفر المحول الذاتي عزم دوران أعلى وتيار بدء أقل مقارنة بمفاعل البدء. في حين أن المفاعلات أبسط وأرخص، فإن المحولات الذاتية تكون أكثر كفاءة للأحمال الثقيلة التي تتطلب عزم دوران مرتفع.

س2: ما المدة التي يمكن أن يبقى فيها المحول الذاتي في الدائرة؟

ج: تم تصميم سلسلة QOSC للخدمة لفترة قصيرة. ويظل عادةً في الدائرة لبضع ثوانٍ إلى دقيقتين أثناء مرحلة تسريع المحرك قبل تجاوزه.

س 3: لماذا تختار تصميمًا من النوع الجاف المعزول بالإيبوكسي؟

ج: يوفر العزل الإيبوكسي مقاومة فائقة للرطوبة والمواد الكيميائية، مما يجعله مثاليًا للبيئات الصناعية القاسية. كما أنه يزيل مخاطر تسرب الزيت ومخاطر الحريق المرتبطة بالوحدات المملوءة بالسوائل.

س 4: هل يمكن تعديل جهد البداية؟

ج: نعم، يتميز المحول الذاتي بنقاط ضغط متعددة (على سبيل المثال، 50%، 65%، 80%). يمكن للمستخدم تحديد النقر المناسب بناءً على متطلبات عزم دوران المحرك والقيود الحالية للشبكة.
