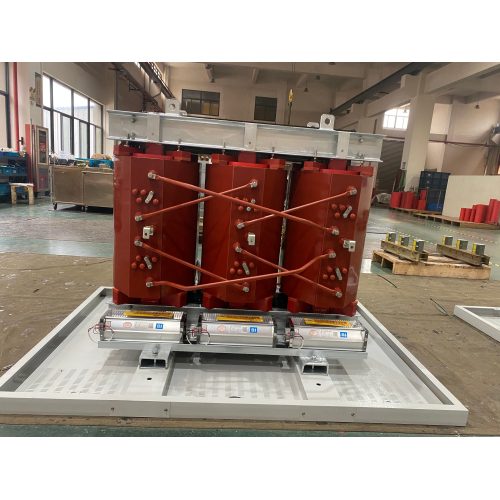

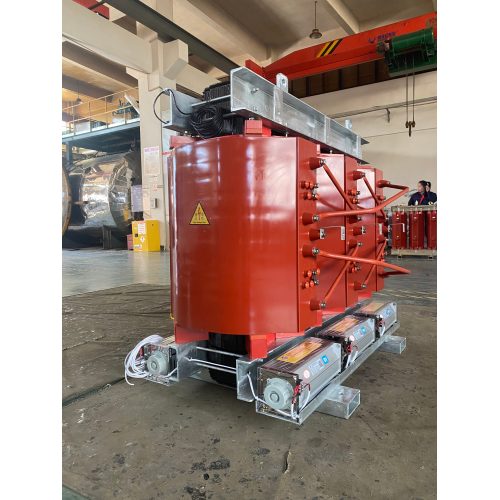

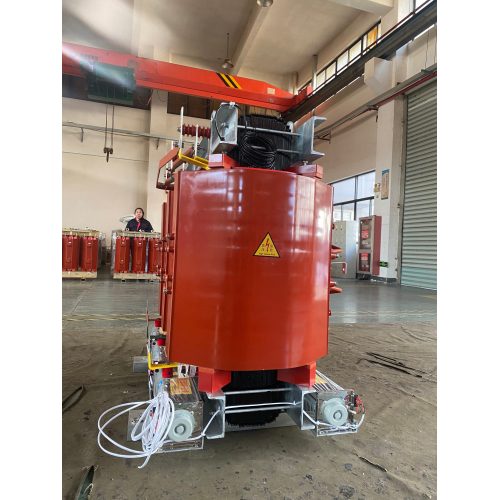

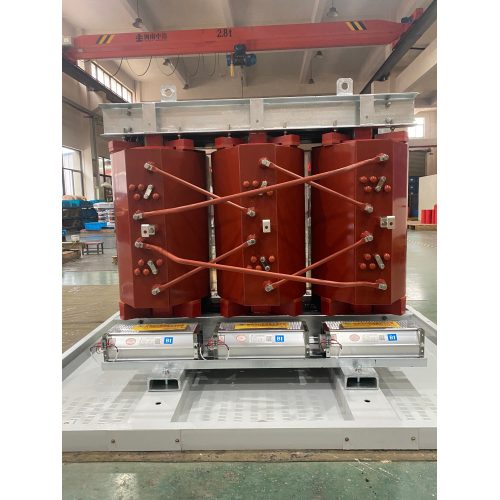

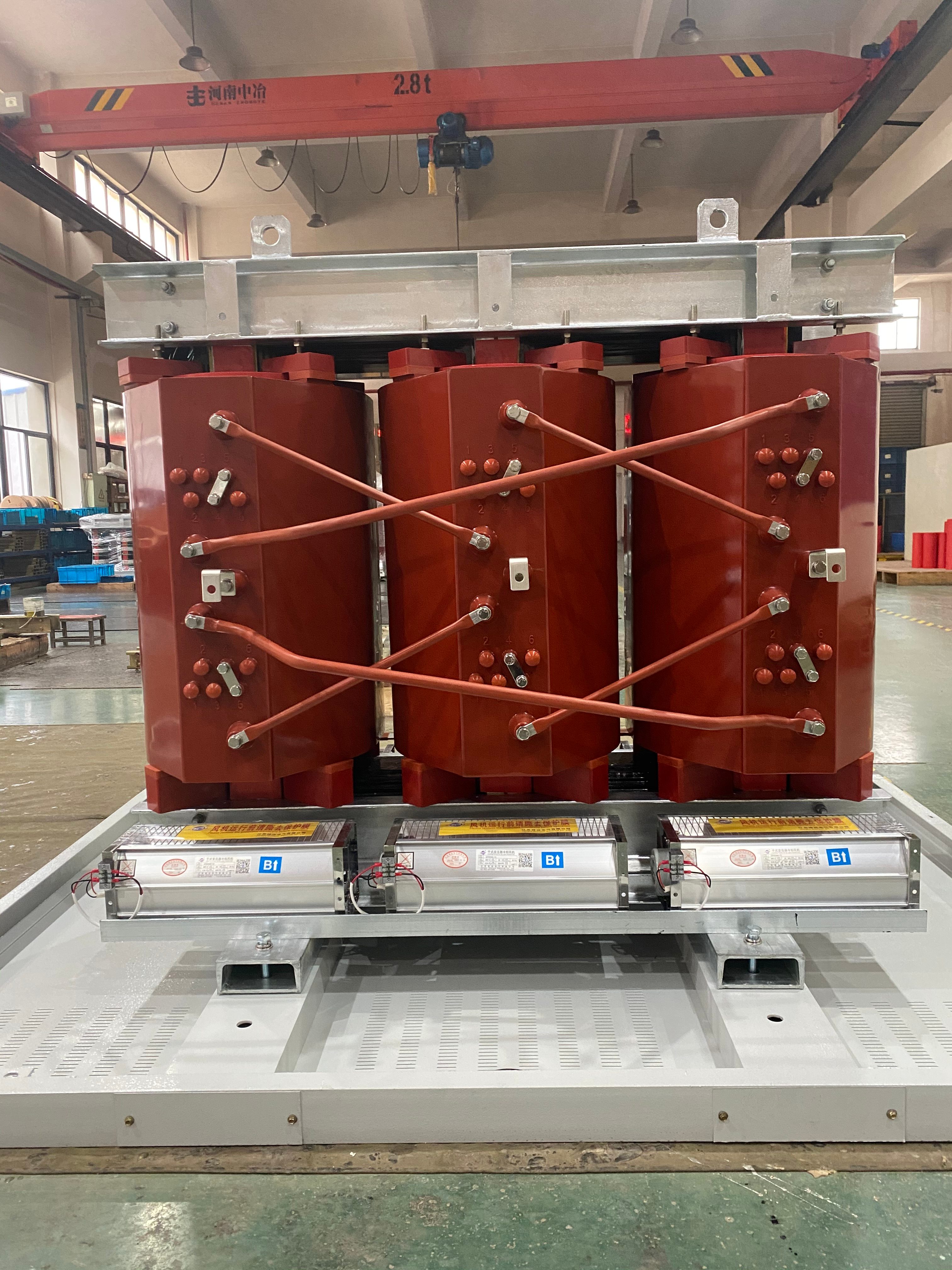

محول عزل مقوم نظام محرك الجر

يعد محول عزل مقوم نظام محرك الجر LEABE مكونًا عالي التخصص لتحويل الطاقة تم تصميمه خصيصًا للنقل بالسكك الحديدية الحديثة ومقاعد اختبار المركبات الكهربائية (EV) وتطبيقات الجر الصناعية الثقيلة. يخدم محول LEABE الوظيفة الحرجة المزدوجة للعزل الجلفاني وتحويل الجهد الدقيق لوحدات المقوم. من خلال دمج مبادئ سلسلة QOSC التي أثبتت جدواها، فإنها تضمن تحويل مدخلات الجهد العالي وعزلها بأمان قبل الوصول إلى محولات الجر الحساسة ومحركات المحركات.

تم تصميم هذه الوحدة خصيصًا للتعامل مع تيارات التدفق العالية أثناء بدء تشغيل المحرك، وتعمل بمثابة مشغل متطور عالي الجهد . فهو يخفف من ارتفاع التيار المقدر بـ 5 إلى 7 مرات المرتبط بمحركات التيار المتردد غير المتزامنة، مما يحمي كلاً من نظام محرك الجر وشبكة المرافق من تراجع الجهد الكهربي الضار والتشوه التوافقي.

• الطاقة المقدرة: 220 كيلو وات - 20,000 كيلو وات (تصميمات مخصصة للنقل بالسكك الحديدية عالية السرعة والتعدين)
• الجهد الأساسي (جانب الشبكة): 6 كيلو فولت / 10 كيلو فولت / 15 كيلو فولت / 25 كيلو فولت (جهود الجر القياسية)
• الجهد الثانوي (جانب الصمام): مخصص لجسور المقوم ذات المستويين أو الثلاثة مستويات (على سبيل المثال، 460 فولت - 2000 فولت)
• نوع العزل: راتنجات الايبوكسي فئة H ( محول مغلف ) أو مغمور بالزيت
• التردد: 50 هرتز / 60 هرتز (فردي) أو 16.7 هرتز / 25 هرتز (خاص بالسكك الحديدية)
• مجموعة المتجهات: تكوينات Dyn11 أو YNd0 أو تحويل الطور لتشغيل 12 نبضة
• التبريد: AN (الهواء الطبيعي) / AF (الهواء القسري) / ONAN (الزيت الطبيعي)
• المعايير: IEC 61378 (محولات المحولات)، IEC 60076، EN 50155 (تطبيقات السكك الحديدية)

1. عزل كهربائي فائق: يوفر فصلًا كلفانيًا حاسمًا بين سلسال/شبكة الجهد العالي ومحول الجر، مما يضمن السلامة ويحمي IGBTs الحساسة من الأخطاء الأرضية.
2. قدرة عزم دوران عالية عند البدء: تعمل كمحول تشغيل ذاتي لتوفير عزم دوران أعلى مقارنةً بالمفاعلات، وهو ضروري لتسريع القاطرات الثقيلة أو شاحنات التعدين من حالة التوقف التام.
3. التشوه التوافقي المنخفض: تدعم تصميمات الملفات ذات الطور المتغير (±15 درجة أو ±30 درجة) تصحيح 12 نبضة أو 24 نبضة، مما يقلل بشكل كبير من حقن التيار التوافقي مرة أخرى في الشبكة.
4. تصميم ميكانيكي قوي: تم تصميمه ليتحمل الاهتزاز المستمر والصدمات والتدوير الحراري الشائع في بيئات الجر.
5. البصمة المدمجة: كمحول من النوع الجاف مع صب راتنجات الإيبوكسي، فإنه يوفر حلاً مدمجًا ومقاومًا للحريق ومناسبًا للتركيب في غرف محركات القاطرة ذات المساحة المحدودة أو المحطات الفرعية تحت الأرض.

1. فحوصات ما قبل البدء: تحقق من أن إعداد صنبور المحول يطابق جهد الشبكة (على سبيل المثال، الخط العلوي 25 كيلو فولت). تأكد من تشغيل مراوح التبريد (إذا كانت مجهزة بذلك).
2. اتصال الشبكة: قم بتوصيل المحطات الأساسية بمصدر طاقة الجر. يظل المحول فارغًا حتى يتم رفع المنساخ.
3. بدء خفض الجهد: أثناء تسريع المحرك، يستخدم المحول صنابير المحول الذاتي (على سبيل المثال، 65% أو 80% جهد) للحد من تيار البدء إلى مستويات مقبولة.
4. انتقال التجاوز: بمجرد أن يصل محرك الجر إلى سرعة محددة مسبقًا (عادةً خلال ثوانٍ)، يتم تجاوز دائرة البداية، مما يسمح بجهد كامل للخط لتشغيل المقوم والمحرك.
5. التشغيل المستمر: يستمر المحول في توفير جهد معزول ومستقر للمقوم طوال دورة القيادة.

• الجر بالسكك الحديدية: القطارات عالية السرعة وأنظمة المترو ومركبات السكك الحديدية الخفيفة التي تتطلب محولات عزل على متنها أو على جانب الطريق.
• التعدين والنقل الثقيل: شاحنات التعدين الكهربائية وآلات حفر الأنفاق حيث يكون عزم الدوران العالي إلزاميًا.
• اختبار EV وDyno: مقاعد اختبار عالية الطاقة تتطلب طاقة تيار مستمر نظيفة ومعزولة لتطوير مجموعة نقل الحركة في السيارة الكهربائية.
• لوجستيات الميناء: رافعات التراص الآلية (ASC) والرافعات الجسرية ذات الإطارات المطاطية (RTG) التي تستخدم المحركات الكهربائية.
• الجر الصناعي: قاطرات مصانع الصلب والمركبات المتخصصة التي تعمل في البيئات الكهرومغناطيسية القاسية.

• موثوقية النظام المحسنة: يمنع اضطرابات الشبكة ويحمي محولات الجر باهظة الثمن من ارتفاع الجهد.
• الامتثال التنظيمي: يفي بمعايير EMC والسلامة الصارمة للسكك الحديدية (EN 50155، IEC 61378).
• انخفاض تكاليف دورة الحياة: تعمل النوى الفولاذية المصنوعة من السيليكون منخفضة الفقد وأنظمة العزل القوية على تقليل استهلاك الطاقة ووقت توقف الصيانة.
• أداء محسّن: يضمن عزم الدوران العالي تسارعًا سلسًا حتى في ظل ظروف التحميل الكامل.

• نظام إدارة الجودة ISO 9001:2015
• شهادة CE (توجيهات الجهد المنخفض وEMC)
• IEC 61378-1 (المحولات للتطبيقات الصناعية)
• IEC 60076 (محولات الطاقة)
• الامتثال للمعيار EN 50155 (تطبيقات السكك الحديدية - المعدات الإلكترونية)

• التنصت على الجهد: نسب جهد بدء التشغيل المخصصة (50%، 65%، 80%) بناءً على منحنيات عزم دوران المحرك المحددة.
• عامل الشكل: تصميمات محسنة للتركيب الأفقي أو الرأسي في الإطارات السفلية للمعدات الدارجة.
• حماية البيئة: IP54 أو حاويات أعلى للحماية من دخول الغبار والماء.
• اختيار المواد: اللفات النحاسية لكفاءة عالية؛ أنظمة عزل خاصة للبيئات المرتفعة أو ذات الرطوبة العالية.

1. القطع والتليين الأساسي: فولاذ السيليكون عالي الجودة الموجه نحو الحبوب يتم قطعه بالليزر وتصلبه لتقليل الخسائر الأساسية.
2. اللف وVPI: اللفات ذات طبقات دقيقة ويتم معالجتها بتشريب ضغط الفراغ (VPI) لمقاومة فائقة للرطوبة.
3. التجميع وصب الإيبوكسي: بالنسبة لمتغيرات المحولات المغلفة ، تكون الملفات مصبوبة بالفراغ مع راتنجات الإيبوكسي لضمان مقاومة الاهتزاز.
4. اختبار النوع: تخضع الوحدات لاختبارات عازلة صارمة، واختبارات ارتفاع درجة الحرارة، واختبارات تحمل الدائرة القصيرة لمحاكاة ظروف الجر في العالم الحقيقي.

"كان محول العزل الخاص بـ LEABE هو المفتاح لتحقيق استقرار إمدادات الطاقة لخط المترو الجديد لدينا. وقد أدى التشوه التوافقي المنخفض إلى إبقاء أنظمة الإشارات لدينا خالية من التداخل."

"إن أداء عزم الدوران لمحول بدء التشغيل LEABE الموجود في شاحنات التعدين التي تبلغ سعتها 200 طن رائع. فهو يتعامل مع الحمولة الثقيلة دون بذل أي جهد."

س 1: لماذا يعد محول العزل ضروريًا لمحركات الجر؟

ج: يوفر محول العزل فصلًا كلفانيًا بين شبكة الجهد العالي ومحول الجر. وهذا يحمي أجهزة أشباه الموصلات الخاصة بالمحول (IGBTs) من الأعطال الأرضية وعابرات الجهد الكهربي، مع تقليل ضوضاء الوضع الشائع والتوافقيات أيضًا.

Q2: كيف يعمل هذا المحول على تحسين بدء تشغيل المحرك مقارنة بالمشغل الناعم؟

ج: في حين أن بادئ التشغيل الناعم يستخدم الثايرستور لزيادة الجهد، فإن تشغيل المحول الذاتي يوفر ملفًا ماديًا قويًا يوفر عزم دوران أعلى لكل أمبير من تيار الخط. غالبًا ما يكون هذا أكثر موثوقية وفعالية من حيث التكلفة لمحركات الجر عالية الطاقة.

Q3: هل يمكن لهذا المحول التعامل مع طاقة الكبح المتجددة؟

ج: نعم، تم تصميم المحول للتعامل مع تدفق الطاقة ثنائي الاتجاه. أثناء الكبح المتجدد، يقوم المحول بنقل الطاقة بكفاءة من محرك الجر (الذي يعمل كمولد) إلى الشبكة أو أنظمة تخزين الطاقة الموجودة على متن الطائرة.

س4: ما الفرق بين محول الجر والمحول الصناعي القياسي؟

ج: تم تصميم محولات الجر وفقًا لمعايير أكثر صرامة فيما يتعلق بالاهتزاز والصدمات والتدوير الحراري. غالبًا ما تكون أخف وزنًا وأكثر إحكاما ومصممة لترددات محددة للسكك الحديدية (على سبيل المثال، 16.7 هرتز في أوروبا) مقارنة بوحدات المحولات الصناعية القياسية من النوع الجاف .
