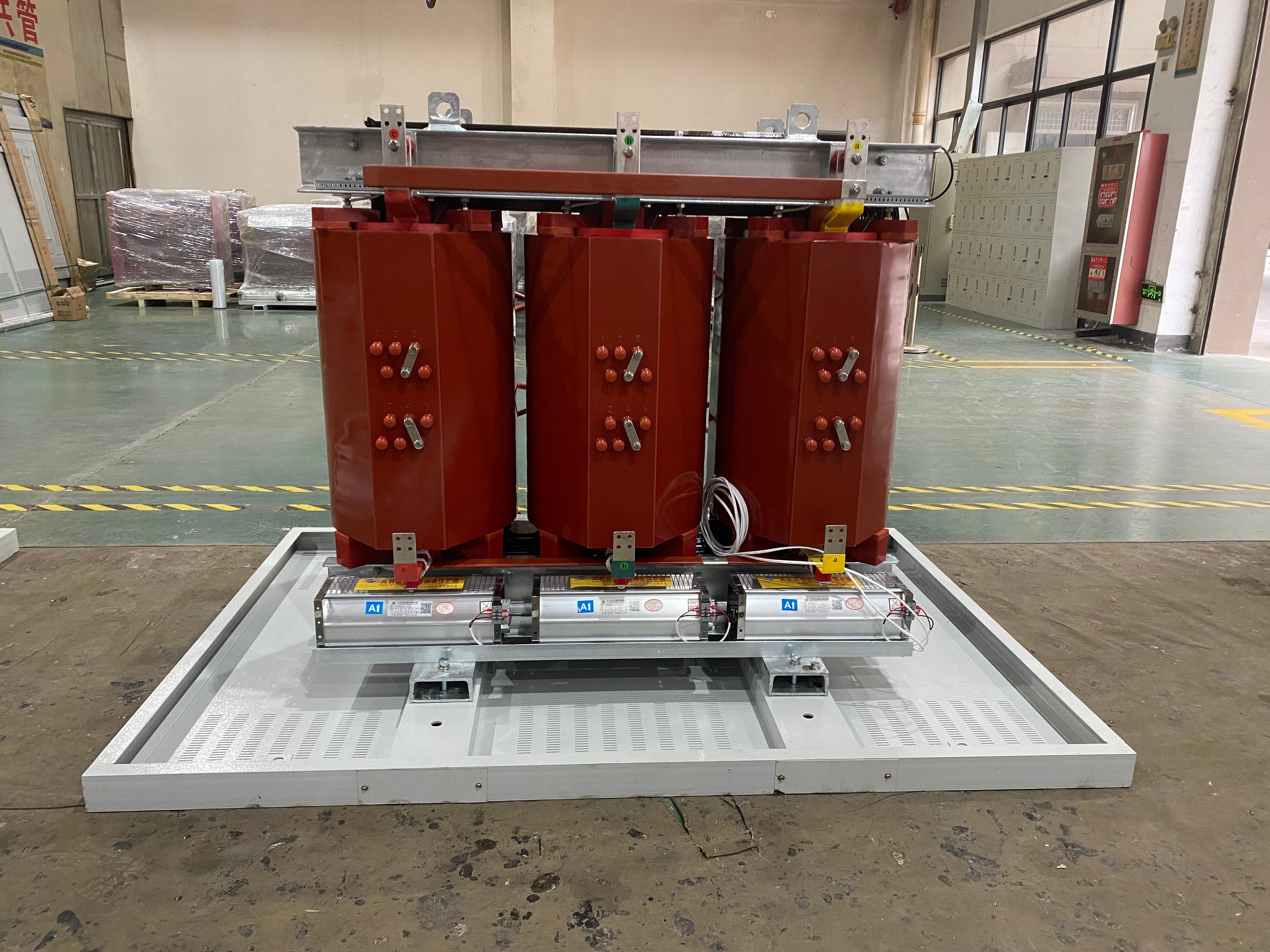

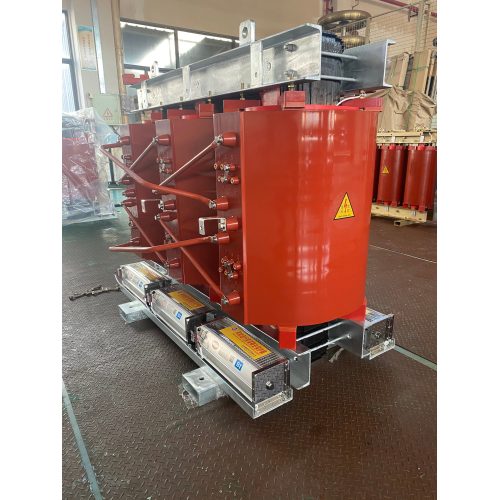

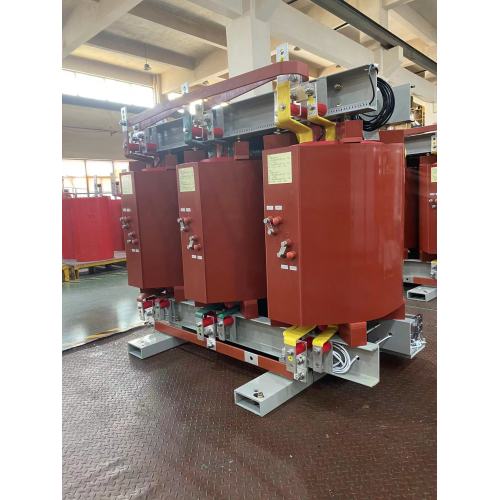

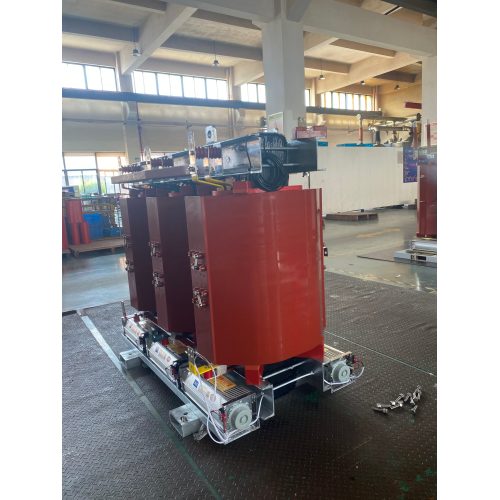

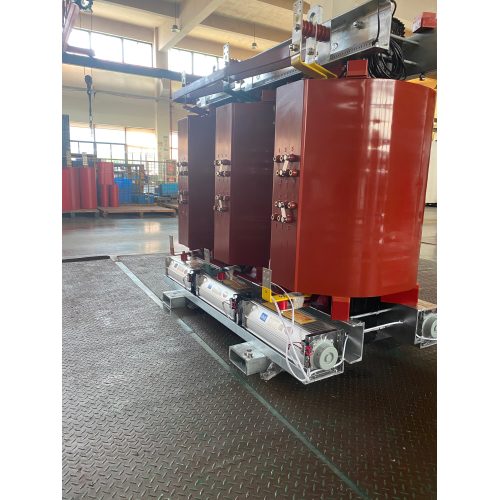

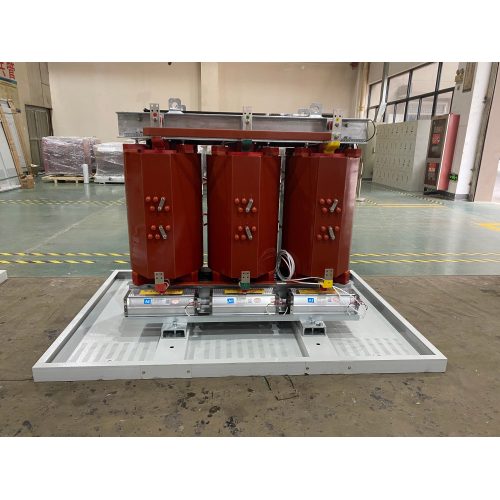

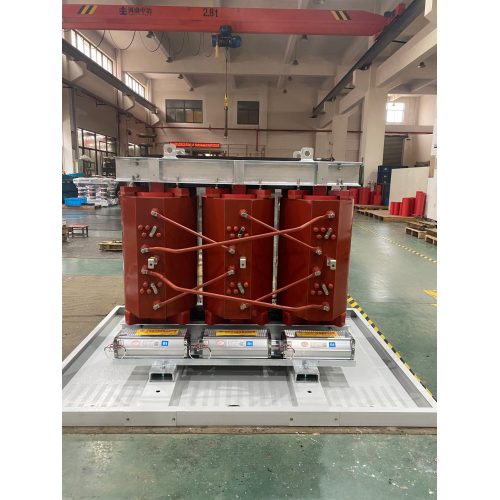

محول الطاقة المعدل AC-DC ذو الجهد المتغير

يعد محول الطاقة المعدل AC-DC ذو الجهد المتغير LEABE حلاً متعدد الاستخدامات لتحويل الطاقة مصمم للصناعات التي تتطلب تحكمًا دقيقًا في كل من مدخلات جهد التيار المتردد ومخرجات التيار المستمر. بناءً على الموثوقية المؤكدة لسلسلة QOSC الخاصة بنا، يدمج محول LEABE هذا وظائف محول بدء تشغيل المحرك ومحول المقوم في وحدة واحدة مدمجة. تم تصميمه خصيصًا للتخفيف من تيارات التدفق العالية (5-7 أضعاف التيار المقنن) المرتبطة ببدء تشغيل محركات كبيرة غير متزامنة تعمل بالتيار المتردد مع توفير مصدر ثابت وقابل للتعديل للتيار المستمر للعمليات الكهروكيميائية والصناعية.

من خلال استخدام تقنية تغيير الصنبور المتقدمة، يسمح هذا المحول للمشغلين بضبط جهد الخرج ديناميكيًا ليتوافق مع متطلبات الحمل، مما يضمن الأداء الأمثل وكفاءة الطاقة.

• الطاقة المقدرة: 220 كيلو وات - 20,000 كيلو وات (قابلة للتطوير للشبكات الأكبر حجمًا)
• الجهد الأساسي: 6 كيلو فولت / 10 كيلو فولت / 13.8 كيلو فولت / 33 كيلو فولت (مدخل الجهد العالي)
• الجهد الثانوي: متغير (على سبيل المثال، 400 فولت - 1200 فولت تيار متردد) عبر مبدل الصنبور عند التحميل (OLTC)
• مخرج التيار المستمر: قابل للتخصيص بناءً على تكوين جسر المعدل (6 نبضات / 12 نبضة)
• فئة العزل: F أو H (يتوفر خيار المحول المغلف براتنج الإيبوكسي)
• طريقة التبريد: ANAF (قوة الهواء) / ONAF (قوة الهواء الطبيعي بالزيت)
• التردد: 50 هرتز / 60 هرتز
• تنظيم الجهد: ±10% إلى ±20% في خطوات دقيقة
• المعايير: IEC 61378، IEC 60076، IEEE C57

1. تصميم مزدوج الوظيفة: تكامل فريد بين مشغل الجهد العالي ومحول المقوم. وهذا يقلل من البصمة والنفقات الرأسمالية من خلال القضاء على الحاجة إلى وحدات منفصلة.
2. التحكم الدقيق في الجهد: مزود بمغير الصنبور عند التحميل (OLTC)، مما يسمح بتعديل الجهد في الوقت الفعلي دون انقطاع الطاقة، وهو أمر بالغ الأهمية لعمليات التحليل الكهربائي الحساسة.
3. بدء تشغيل المحرك الفائق: يعمل بمثابة تشغيل المحول الذاتي لتقليل تيار التشغيل مع توفير عزم دوران أعلى مقارنة بالمفاعلات، مما يضمن تسارعًا موثوقًا للمحرك.
4. تموج منخفض وتوافقيات: تعمل تكوينات الملفات المحسنة (إزاحة الطور لتشغيل 12 نبضة) على تقليل تموج التيار المتردد في خرج التيار المستمر، مما يحمي الثايرستور المعدل ويحسن جودة المنتج.
5. البناء القوي: متوفر كمحول من النوع الجاف مع صب راتنجات الإيبوكسي للبيئات الداخلية الآمنة للحريق، أو مغمور بالزيت للاستخدام الخارجي الشاق.

1. تكامل النظام: قم بتوصيل الجانب الأساسي بشبكة الجهد العالي والجانب الثانوي بجسر المعدل وأطراف المحرك.
2. إعداد الجهد الأولي: اضبط OLTC على نسبة جهد البدء المطلوبة (على سبيل المثال، 65% أو 80%) بناءً على متطلبات عزم دوران المحرك.
3. بدء تشغيل المحرك: بدء تشغيل المحرك. يقوم المحول بتخفيض الجهد خلال الثواني الأولية إلى دقيقتين، مما يحد من تدفق التيار.
4. التجاوز والانتقال: بمجرد أن يصل المحرك إلى سرعة 80% تقريبًا، يتم تجاوز المحول، ويعمل المحرك بجهد خط كامل.
5. ضبط المقوم: بالنسبة لأحمال العملية، استخدم OLTC لضبط إدخال التيار المتردد على المقوم، مع الحفاظ على خرج تيار مستمر ثابت مع تغير الحمل.

• الطلاء الكهربائي والأكسدة: يتطلب جهد تيار مستمر دقيق ومتغير للتحكم في سمك الطلاء وجودته.
• التحليل الكهربائي: إنتاج الزنك والنحاس والألومنيوم حيث يجب تعديل الجهد بناءً على ظروف الخلية.
• المعالجة الكيميائية: تحتاج مصانع الكلور والقلويات إلى طاقة تيار مستمر ثابتة مع كثافة تيار قابلة للتعديل.
• الآلات الصناعية: بدء تشغيل الضواغط والمضخات والناقلات الكبيرة في مصانع التصنيع.
• البحث والاختبار: المعامل التي تتطلب مصادر طاقة متغيرة للتيار المتردد/المستمر للتحقق من صحة المعدات.

• المرونة التشغيلية: وحدة واحدة تتولى تشغيل المحرك وتحويل طاقة العملية، مما يبسط تصميم المصنع.
• توفير الطاقة: يؤدي انخفاض تيار البدء إلى خفض رسوم ذروة الطلب من المرافق.
• تحسين جودة المنتج: تؤدي طاقة التيار المستمر المستقرة ومنخفضة التموج إلى نتائج كهروكيميائية أكثر اتساقًا.
• تقليل الصيانة: يؤدي انخفاض الضغط الكهربائي والميكانيكي على المحركات إلى إطالة عمر المعدات.

• نظام إدارة الجودة ISO 9001:2015
• شهادة CE (توجيهات LVD وEMC)
• IEC 61378 (خاص بمحولات المحولات)
• IEC 60076 (محولات الطاقة)
• الامتثال لمعايير IEEE C57 لأسواق أمريكا الشمالية

• تكوين مبدل الصنبور: اختيار مبدلات الصنبور خارج الدائرة (NLTC) أو عند التحميل (OLTC) بنطاقات خطوات مختلفة.
• نطاق تنظيم الجهد: نسب جهد البدء قابلة للتخصيص (50%، 65%، 80%) وخطوات الضبط الدقيق.
• نظام العزل: الاختيار بين قوالب راتنجات الايبوكسي ( المحول المغلف ) أو التصميمات المغمورة بالزيت.
• تكامل نظام التحكم: التوافق مع أنظمة PLC وSCADA لمراقبة الجهد عن بعد وتعديله.

1. مجموعة النواة والملف: ملفات دقيقة ذات هندسة محسنة للتعامل مع الأحمال المتغيرة.
2. العزل والصب الفراغي: تخضع الوحدات من النوع الجاف للتشريب بالضغط الفراغي (VPI) أو صب الإيبوكسي لضمان العزل الخالي من الفراغات.
3. تركيب مبدل الصنبور: اختبار صارم للتشغيل الميكانيكي والكهربائي لـ OLTC/NLTC.
4. الاختبار النهائي: تشمل الاختبارات الروتينية نسبة الدوران، والتحقق من مجموعة المتجهات، ومقاومة العزل، واختبارات ارتفاع درجة الحرارة في ظل ظروف الحمل المتغيرة.

"لقد سمح لنا محول الجهد المتغير من LEABE بضبط عملية الطلاء لدينا بشكل لم يسبق له مثيل. وقد أدت القدرة على ضبط الجهد الكهربائي بسرعة إلى تحسين تجانس منتجنا بنسبة 15%."

"إن دمج مشغل المحرك والمقوم في وحدة LEABE واحدة وفر لنا مساحة كبيرة وتكاليف التركيب. يوصى به بشدة لتصميمات المصانع المدمجة."

س1: ما هي ميزة محول الجهد المتغير عن محول النسبة الثابتة؟

ج: يسمح محول الجهد المتغير بتعديل جهد الخرج في الوقت الفعلي ليتناسب مع ظروف الحمل المتغيرة. وهذا أمر بالغ الأهمية في عمليات مثل التحليل الكهربائي حيث تتغير متطلبات الجهد على أساس درجة الحرارة والتركيز الكيميائي، مما يضمن الكفاءة المثلى وجودة المنتج.

Q2: هل يمكن لهذا المحول التعامل مع كل من بدء تشغيل المحرك وتحميل المقوم في وقت واحد؟

ج: عادة، يتم استخدام وظيفة تشغيل المحرك لمدة قصيرة (ثانية إلى دقيقتين). بمجرد وصول المحرك إلى السرعة، ينتقل المحول إلى إمداد المقوم بالطاقة. بالنسبة للأحمال الثقيلة المتزامنة، قد يلزم تصميم ذو سعة أعلى أو تشغيل متوازي.

س 3: كيف يعمل مغير الضغط عند التحميل (OLTC)؟

ج: يسمح OLTC للمحول بتغيير نسبة دوراته أثناء تنشيط المحول وحمل الحمل. يتيح ذلك للمشغلين ضبط جهد الخرج دون انقطاع الطاقة عن العملية، وهو أمر ضروري للعمليات المستمرة.

س 4: هل هذا المحول مناسب للتركيب الخارجي؟

ج: نعم، نحن نقدم إصدارات مغمورة بالزيت مع حاويات مقاومة للعوامل الجوية (IP55 أو أعلى) مصممة خصيصًا للتركيب الخارجي. يوصى عمومًا باستخدام الوحدات من النوع الجاف في البيئات الداخلية الخاضعة للرقابة.
