التغليف بدء المحول

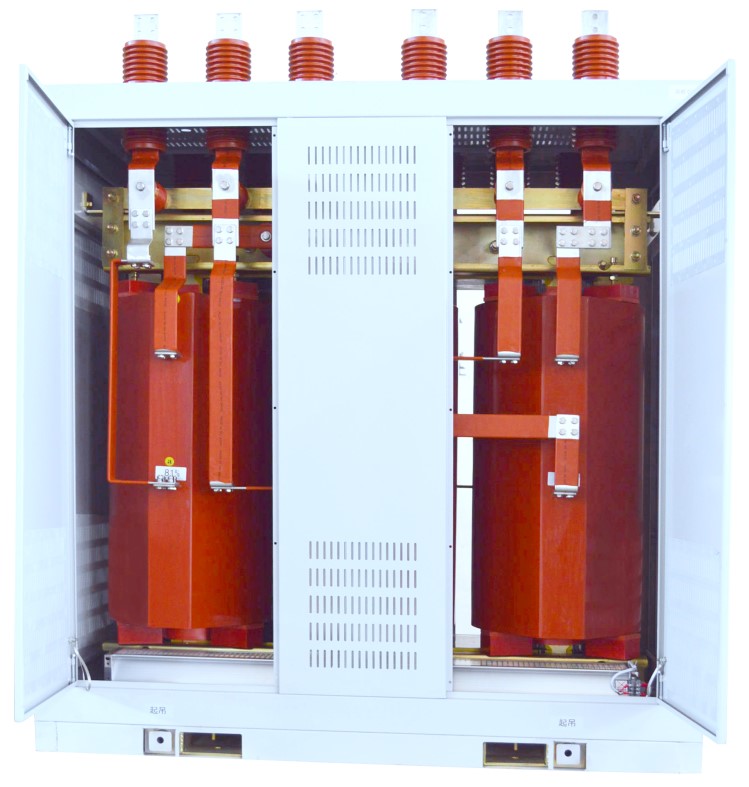

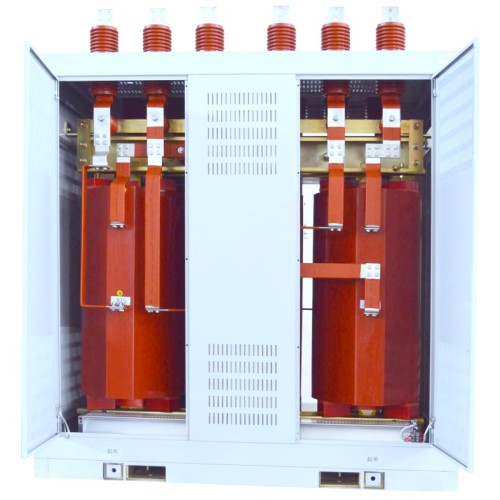

محول بدء تشغيل سلسلة LEABE QOSC

نظرة عامة على المنتج

تقدم LEABE محول QOSC Series Encapsulated ، وهو محول بدء تشغيل المحرك المتميز المصمم لتلبية المتطلبات الصارمة للمحركات غير المتزامنة ذات التيار المتردد الكبيرة. عند بدء التشغيل بجهد كامل، يمكن للمحركات أن تسحب ما بين 5 إلى 7 أضعاف تيارها المقدر، مما يتسبب في انخفاضات كبيرة في الجهد وضغط ميكانيكي على شبكة الطاقة. يستخدم برنامج Start Autotransformer الخاص بنا تغليفًا متقدمًا من راتنجات الإيبوكسي لتوفير جهد منخفض أثناء بدء التشغيل، مما يؤدي إلى موازنة عزم الدوران الانفصالي العالي بشكل فعال مع تقليل اضطرابات الخط. على عكس الوحدات التقليدية من النوع الجاف، يوفر التصميم المغلف بالكامل حماية فائقة ضد الملوثات البيئية، مما يجعله مثاليًا للبيئات الصناعية القاسية. يغطي محول LEABE نطاق طاقة يتراوح من 220 كيلووات إلى 20000 كيلووات، ويضمن تشغيل محرك موثوق وعالي الأداء للتطبيقات الأكثر تطلبًا في العالم.

المواصفات الفنية

تم تصميم سلسلة QOSC لضمان المتانة والدقة. المواصفات الرئيسية تشمل:

• نطاق الطاقة المقدر: 220 كيلو واط إلى 20000 كيلو واط.
• فئة العزل: الفئة F (155 درجة مئوية) / الفئة H (180 درجة مئوية).
• طريقة التبريد: الهواء الطبيعي (AN) / الهواء القسري (AF).
• تكوين الحنفية: صنابير الجهد القياسية 65% و80% (قابلة للتخصيص).
• مادة التغليف: راتنجات الايبوكسي ذات درجة الحرارة العالية.
• التردد: 50/60 هرتز.
• دورة العمل: الخدمة المتقطعة لوقت قصير (S2).
• مادة اللف: نحاس عالي الجودة (قياسي) / ألومنيوم (اختياري).

ميزات المنتج ومزاياه

يوفر محول بدء التشغيل LEABE Encapsulation مزايا متميزة مقارنة بطرق البدء القياسية، مع التركيز على المتانة والأداء:

1. الحماية البيئية الكاملة: يتم تغليف اللفات بالكامل في راتنجات الإيبوكسي، مما يخلق ختمًا محكمًا يحمي من الرطوبة والغبار ورذاذ الملح والملوثات الكيميائية. وهذا يجعل المحول مناسبًا للبيئات الأكثر تحديًا، بما في ذلك المنصات البحرية ومواقع التعدين الصحراوية.
2. عزم بدء تشغيل فائق: بالمقارنة مع مفاعلات التشغيل، يوفر المحول الذاتي QOSC عزم دوران أعلى بالنسبة لخط التيار المرسوم. يعد هذا أمرًا بالغ الأهمية بالنسبة للأحمال ذات القصور الذاتي العالي مثل الكسارات والمطاحن الكروية والضواغط الكبيرة.
3. مقاومة الدائرة القصيرة المحسّنة: تعمل عملية التغليف القوية على ربط اللفات في كتلة واحدة صلبة. يوفر هذا الهيكل المتجانس مقاومة استثنائية للقوى الكهرومغناطيسية الشديدة المتولدة أثناء بدء تشغيل المحرك وأحداث الدائرة القصيرة.
4. تقليل تأثير الشبكة: من خلال تحسين جهد البدء، يقلل المحول بشكل كبير من تدفق التيار، مما يمنع تراجع الجهد الذي يمكن أن يعطل الإلكترونيات الحساسة والعمليات الأخرى على نفس الشبكة الكهربائية.
5. تشغيل لا يحتاج إلى صيانة: يعمل تصميم المحول من النوع الجاف المحكم على إلغاء الحاجة إلى أخذ عينات الزيت، أو استبدال الحشيات، أو التنظيف المنتظم، مما يقلل بشكل كبير من التكلفة الإجمالية للملكية.

دليل التثبيت والتشغيل

لضمان السلامة والأداء الأمثل، اتبع هذا الإجراء القياسي لمحول الجهد العالي الخاص بك:

1. التركيب: قم بتركيب المحول في قسم جيد التهوية من لوحة المفاتيح أو في حاوية مخصصة. تأكد من أن الأساس يمكنه دعم وزن الوحدة.
2. التوصيل الكهربائي: قم بتوصيل طاقة الخط بالمحطات الأساسية. قم بتوصيل المحرك بأطراف التوصيل الثانوية (على سبيل المثال، 65% أو 80%). تأكد من عزم جميع التوصيلات وفقًا للمواصفات.
3. تسلسل البداية: أغلق الموصل الرئيسي لتطبيق الجهد المنخفض من خلال المحول الذاتي. سوف يتسارع المحرك مع عزم الدوران العالي والتيار المتحكم فيه.
4. عملية التجاوز: بمجرد أن يصل المحرك إلى ما يقرب من 75-80% من سرعته المتزامنة، أغلق موصل الالتفافية لتطبيق جهد خط كامل على المحرك.
5. العزل: افتح موصل البداية لفصل المحول الذاتي عن الدائرة. المحول جاهز الآن لدورة البدء التالية.

سيناريوهات التطبيق

تعتبر محولات LEABE المغلفة ضرورية للتطبيقات الصناعية الثقيلة حيث تكون الموثوقية ذات أهمية قصوى:

• التعدين والمعادن: بدء تشغيل الكسارات الكبيرة والمطاحن الكروية وأنظمة النقل حيث يكون عزم الدوران الانفصالي العالي إلزاميًا.
• النفط والغاز: تشغيل الضواغط والمضخات الكبيرة في المصافي والمنصات البحرية حيث تعتبر حماية البيئة أمرًا بالغ الأهمية.
• المياه ومياه الصرف الصحي: إدارة مضخات الطرد المركزي الكبيرة في الأنظمة البلدية حيث يلزم عزم دوران مرتفع للتغلب على ضغط الرأس الثابت.
• التصنيع الثقيل: بدء تشغيل المراوح والمنافيخ والخلاطات الكبيرة في مصانع الصلب ومصانع الأسمنت.

فوائد للعملاء

يوفر الاستثمار في محول LEABE المغلف مزايا تشغيلية ومالية كبيرة:

• موثوقية لا مثيل لها: يحمي الختم المحكم من العوامل البيئية، مما يضمن أداءً ثابتًا وعمر خدمة أطول.
• تعزيز السلامة: يعمل التصميم المغلف بالإيبوكسي غير القابل للاشتعال على التخلص من مخاطر الحرائق والمخاطر البيئية المرتبطة بالمحولات المملوءة بالزيت.
• تقليل وقت التوقف عن العمل: يضمن بدء التشغيل بعزم الدوران العالي وصول المحركات إلى سرعة التشغيل بسرعة، مما يقلل من تأخيرات الإنتاج.
• انخفاض التكلفة الإجمالية للملكية: التشغيل بدون صيانة وكفاءة الطاقة العالية تقلل من نفقات التشغيل على مدى عمر المحول.

الشهادات والامتثال

تلتزم LEABE بأعلى المعايير الدولية. تم تصميم محول بدء تشغيل المحرك من سلسلة QOSC وفقًا لمعايير IEC 60076 وIEEE C57. نحن نحافظ على شهادة ISO 9001 لنظام إدارة الجودة لدينا، مما يضمن مراقبة الجودة الصارمة بدءًا من شراء المواد الخام وحتى الاختبار النهائي.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تشتمل خيارات محول بدء التشغيل الخاص بنا على نسب نقر محددة (على سبيل المثال، 50%، 65%، 80%)، وتقييمات الجهد الكهربي، والتكوينات الطرفية. يمكننا أيضًا تصميم الوحدات بناءً على نماذج محركات محددة ومتطلبات عزم الدوران، مما يضمن ملاءمة مثالية لتطبيقك.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من القطع الدقيق ولف الموصلات عالية الجودة وحتى تشريب الضغط الفراغي لراتنجات الإيبوكسي، تم تصميم كل محول LEABE لضمان المتانة. تخضع كل وحدة لاختبارات شاملة، بما في ذلك التحقق من نسبة الدوران، واختبارات مقاومة العزل، واختبارات تحمل الجهد العالي، مما يضمن التسليم خاليًا من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي الميزة الأساسية للمحول المغلف مقارنة بالمحول الجاف القياسي ذي التهوية؟
ج: الميزة الأساسية هي حماية البيئة. يؤدي تغليف راتنجات الإيبوكسي إلى إنشاء ختم محكم يحمي اللفات من الرطوبة والغبار والملوثات الكيميائية، مما يجعله مثاليًا للبيئات القاسية حيث قد يفشل المحول القياسي ذو التهوية قبل الأوان.

س: كيف يمكن مقارنة المحول الذاتي البادئ بمفاعل البادئ؟
ج: يوفر محول التشغيل التلقائي عزم دوران أعلى لخفض تيار خط معين مقارنة بالمفاعل. في حين أن المفاعلات أبسط وأكثر إحكاما، فإن المحولات الذاتية مفضلة للأحمال الثقيلة التي تتطلب عزم دوران انفصالي عالي لبدء الحركة.

س: هل يمكن استخدام هذا المحول للتشغيل المستمر؟
ج: لا، تم تصميم سلسلة QOSC للخدمة المتقطعة لفترة قصيرة أثناء بدء تشغيل المحرك (عادةً من 10 إلى 30 ثانية). يجب تجاوزه بمجرد وصول المحرك إلى السرعة الكاملة لمنع ارتفاع درجة الحرارة.

س: ما هو الحد الأقصى لتصنيف الطاقة المتاح لسلسلة QOSC؟
ج: LEABE متخصصة في الحلول عالية الطاقة. يمكن تصميم سلسلة QOSC لتطبيقات بدء تشغيل المحرك بقدرة تصل إلى 20000 كيلووات ، مما يجعلها مناسبة لمحركات الأقراص الصناعية الأكثر تطلبًا.
