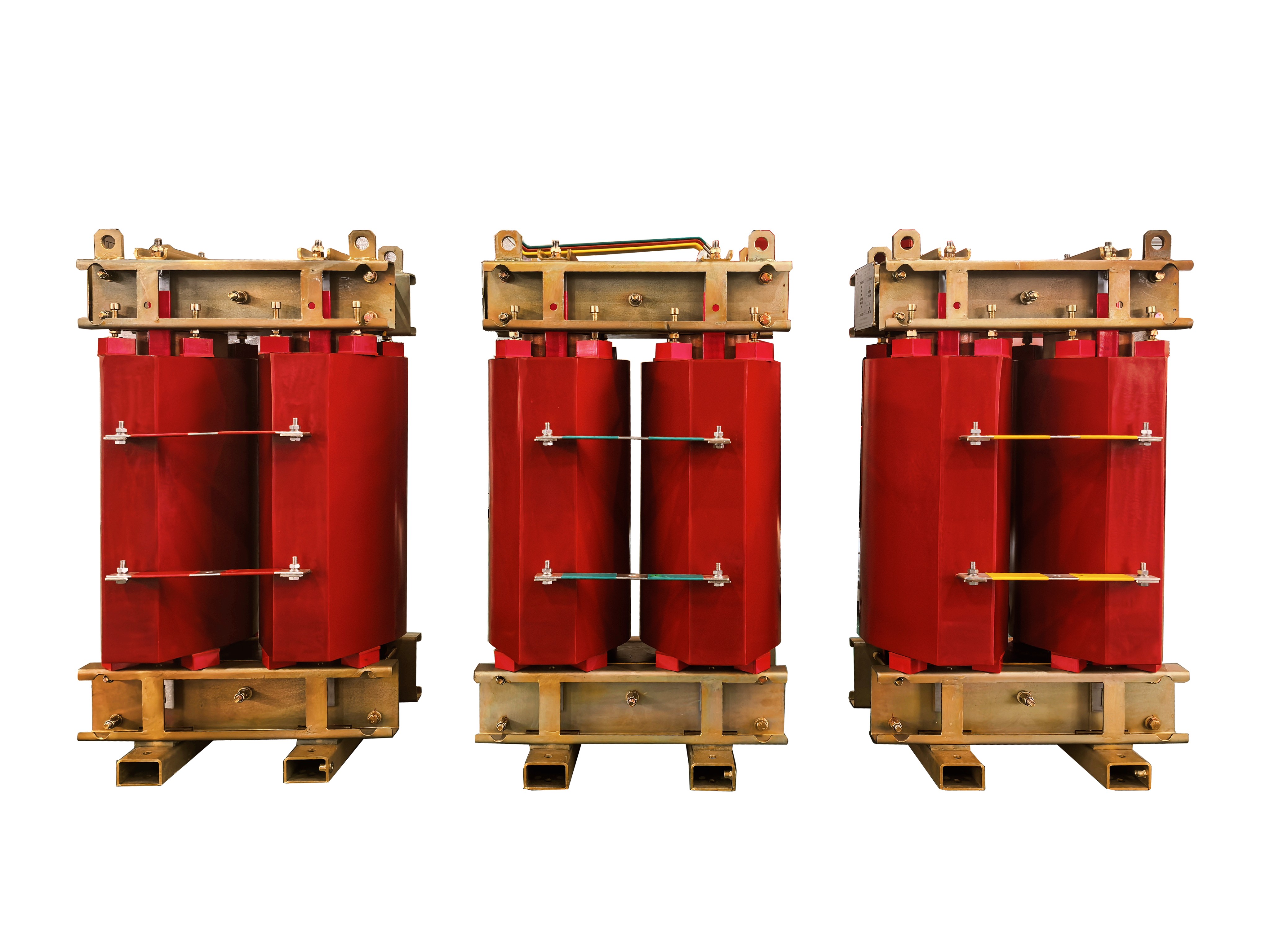

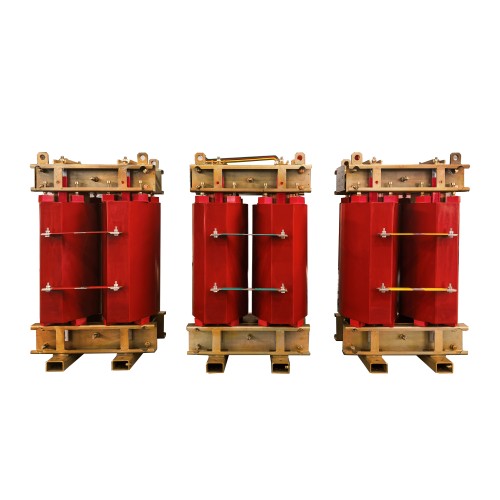

مفاعل تحويلة من النوع الجاف المعزول براتنجات الإيبوكسي من سلسلة LEABE BKSC

نظرة عامة على المنتج

تتخصص LEABE في تصنيع مفاعلات الطاقة عالية الجودة، وتمثل سلسلة مفاعلات BKSC قمة تكنولوجيا مفاعلات التحويل من النوع الجاف. تم تصميم هذا المفاعل من النوع الجاف لمواجهة تحديات نقل الطاقة لمسافات طويلة، وهو ضروري للحفاظ على استقرار الشبكة. من خلال إدخال Shunt Reactor الخاص بنا في نظامك، يمكنك امتصاص الطاقة التفاعلية السعوية بشكل فعال على الخطوط الطويلة غير المحملة، وتخفيف تأثير Ferranti، ومنع رنين الإثارة الذاتية في المولدات. إنه الحل المثالي للمرافق والمرافق الصناعية التي تتطلع إلى تحسين ملفات الجهد وتقليل الخسائر التشغيلية.

المواصفات الفنية

توفر سلسلة BKSC نطاق تغطية واسع لتلبية متطلبات الشبكة المتنوعة. تم تصميم منتجاتنا لضمان المتانة والأداء العالي عبر مستويات الجهد المختلفة:

• القدرة المقدرة: 30 كيلو فولت إلى 3000 كيلو فولت.
• الجهد المقنن: 3 كيلو فولت إلى 35 كيلو فولت.
• فئة العزل: F أو H (راتنجات الايبوكسي).
• طريقة التبريد: تبريد ذاتي بالهواء (AN).
• التردد: 50/60 هرتز.
• الهيكل: قلب حديدي، مشابه في عامل الشكل لسلسلة CKSC، مما يضمن سهولة التكامل.

ميزات المنتج ومزاياه

يتميز مفاعل BKSC الخاص بنا ببنيته القوية وخصائصه التقنية المتقدمة:

1. التحكم الفائق في الجهد: يقلل بشكل فعال من الجهد الزائد العابر لتردد الطاقة الناتج عن تأثير السعة على الخطوط المحملة بخفة.
2. تقليل الخسارة: يمنع التدفق غير المعقول للطاقة التفاعلية، وبالتالي يقلل بشكل كبير من فقدان طاقة الخط ويحسن كفاءة الطاقة.
3. منع الرنين: يمنع ظاهرة الرنين ذات الإثارة الذاتية التي يمكن أن تحدث في المولدات المتصلة بخطوط النقل الطويلة.
4. عزل عالي الجودة: يستخدم عزل راتنجات الإيبوكسي الذي يوفر قوة ميكانيكية ممتازة، ومقاومة للرطوبة، وتفريغ جزئي منخفض.
5. توزيع الجهد المحسن: يضمن توزيع الجهد بشكل موحد عبر خطوط النقل لمسافات طويلة، مما يحمي المعدات من إجهاد الجهد الزائد.

كيفية التثبيت والتشغيل

لضمان الأداء الأمثل لمفاعل LEABE من النوع الجاف ، اتبع الخطوات القياسية التالية:

1. تقييم الموقع: التحقق من أن موقع التركيب يتوافق مع جهد المفاعل والمواصفات البيئية (درجة الحرارة والرطوبة).
2. التركيب: تأمين المفاعل على أساس مستقر. تأكد من وجود مساحة كافية لتدوير الهواء حيث أن التبريد يتم تبريده ذاتيًا بالهواء.
3. التوصيل: قم بتوصيل المفاعل بالتوازي مع خط النقل أو قضيب التوصيل. تأكد من تشديد جميع المحطات إلى عزم الدوران المحدد.
4. التشغيل: إجراء اختبارات مقاومة العزل والتحقق من تنظيم الجهد قبل تنشيط النظام.

سيناريوهات التطبيق

سلسلة BKSC متعددة الاستخدامات ومصممة للبيئات الصعبة. تشمل التطبيقات الشائعة ما يلي:

• خطوط النقل العلوية الطويلة: تستخدم لتعويض سعة الخط والتحكم في ارتفاع الجهد خلال فترات التحميل المنخفضة.
• أنظمة الكابلات تحت الأرض: ضرورية لإدارة تيار الشحن الكبير للكابلات الطويلة.
• محطات توليد الطاقة: منع الإثارة الذاتية للمولدات عند توصيلها بخطوط نقل طويلة.
• المحطات الفرعية الصناعية: تحسين جودة الطاقة واستقرار الجهد للأحمال الصناعية الثقيلة.

فوائد للعملاء

يوفر الاستثمار في مفاعلات LEABE Shunt عوائد ملموسة:

• انخفاض تكاليف التشغيل: تُترجم خسائر الخط الأدنى مباشرةً إلى توفير الطاقة.
• عمر ممتد للمعدات: من خلال تخفيف الجهد الزائد، يمكنك حماية المحولات والكابلات والمفاتيح الكهربائية من الشيخوخة المبكرة.
• موثوقية الشبكة المحسنة: تقليل مخاطر الرنين وانهيار الجهد، مما يضمن إمداد الطاقة دون انقطاع.
• الامتثال التنظيمي: الحفاظ على مستويات الجهد ضمن الحدود الصارمة التي تتطلبها معايير المرافق.

الشهادات والامتثال

تلتزم LEABE بالجودة والسلامة. تم تصميم واختبار مفاعلاتنا من سلسلة BKSC وفقًا للمعايير الدولية، بما في ذلك IEC 60076-6 وGB/T 10229. نحن نحافظ على شهادة ISO 9001 لأنظمة إدارة الجودة، مما يضمن أن كل مفاعل جودة طاقة يلبي المعايير العالمية الصارمة للأداء والموثوقية.

خيارات التخصيص

نحن نفهم أن كل مشروع له متطلبات فريدة من نوعها. توفر LEABE تخصيصًا مرنًا لسلسلة BKSC، بما في ذلك تقييمات الجهد المحددة، وتعديلات السعة، والتكوينات الطرفية، وتصميمات العلبة الخاصة لتلبية مواصفات مشروعك الدقيقة.

عملية الإنتاج

تجمع عملية التصنيع لدينا بين الهندسة الدقيقة ومراقبة الجودة الصارمة. بدءًا من اختيار فولاذ السيليكون عالي الجودة للقلب وحتى الصب الفراغي لراتنجات الإيبوكسي، يخضع كل مفاعل BKSC لمراحل اختبار متعددة - بما في ذلك نسبة الدوران وقياس الحث واختبارات تحمل الجهد العالي - لضمان تسليم خالٍ من العيوب.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي الوظيفة الأساسية لمفاعل التحويل من النوع الجاف؟
ج: وظيفتها الرئيسية هي امتصاص الطاقة التفاعلية السعوية الزائدة في خطوط النقل، خاصة عندما تكون الخطوط محملة أو مفرغة بشكل خفيف، لمنع ارتفاع الجهد (تأثير فيرانتي).

س: كيف يختلف مفاعل BKSC عن المفاعل المغمور بالزيت؟
ج: إن BKSC عبارة عن راتنجات إيبوكسي معزولة ومبردة بالهواء، مما يجعلها لا تحتاج إلى صيانة، ومقاومة للحريق، وصديقة للبيئة مقارنة بالأنواع المغمورة بالزيت والتي تتطلب مراقبة الزيت وتكون أكثر عرضة لخطر الحريق.

س: هل يمكن لـ LEABE تقديم الدعم للإشراف على التثبيت؟
ج: نعم، يقدم فريقنا الفني وثائق شاملة ودعمًا عن بعد. بالنسبة للمشاريع واسعة النطاق، يمكن ترتيب الإشراف في الموقع لضمان التشغيل المناسب لمفاعل Shunt Reactor الخاص بك.

س: ما أسباب ارتفاع الجهد الذي يخففه هذا المفاعل؟
ج: عندما يتم تفريغ خط ما أو تحميله بشكل خفيف، تتسبب السعة (الأرضية والطور إلى الطور) في انخفاض الجهد عبر محاثة الخط. هذه الظاهرة، المعروفة باسم تأثير فيرانتي، تجعل جهد الخط أعلى من جهد المصدر. كلما زاد طول الخط، زاد ارتفاع الجهد.
