مفاعل موازي أحادي الطور

نظرة عامة على المنتج

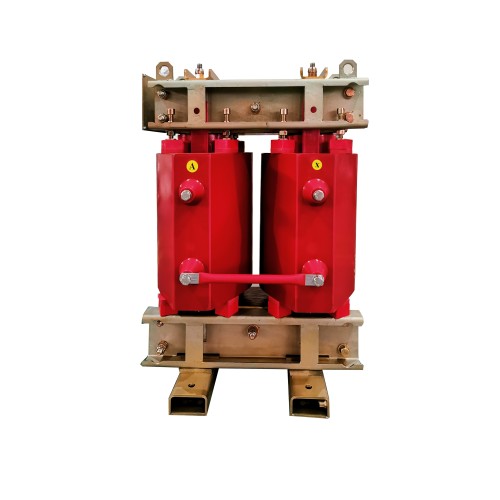

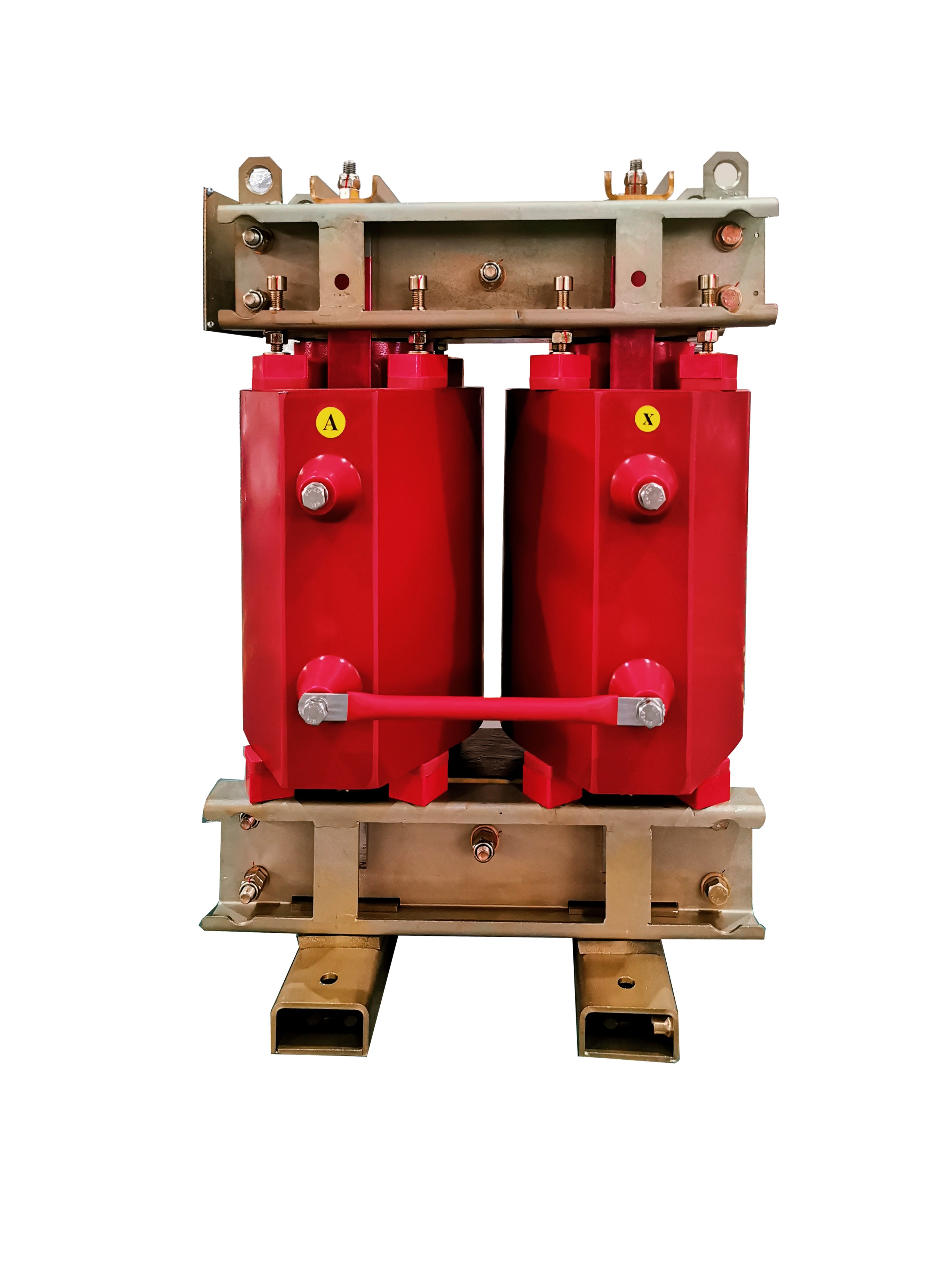

يعد المفاعل المتوازي أحادي الطور من سلسلة LEABE BKSC ، والمعروف باسم مفاعل التحويل ، مفاعلًا مهمًا لجودة الطاقة مصممًا لتثبيت ملفات تعريف الجهد في شبكات النقل والتوزيع لمسافات طويلة. على عكس المفاعلات المتسلسلة التي تحد من التيار، تم تصميم هذا المفاعل من النوع الجاف لامتصاص الطاقة التفاعلية السعوية الزائدة الناتجة عن الخطوط غير المحملة أو المحملة بشكل خفيف. من خلال تعويض تأثير Ferranti، يمنع مفاعل BKSC الارتفاعات الخطيرة في الجهد، ويحسن توزيع الجهد، ويحمي المولدات من رنين الإثارة الذاتية، مما يجعله مكونًا لا غنى عنه للأنظمة أحادية الطور عالية الجهد مثل كهربة السكك الحديدية.

المواصفات الفنية

• القدرة المقدرة: 30 كيلو فولت – 3000 كيلو فولت (لكل مرحلة)
• الفولطية المقدرة: 3 كيلو فولت – 35 كيلو فولت (أحادية الطور)
• فئة العزل: F (155 درجة مئوية)
• طريقة التبريد: الهواء الطبيعي (AN)
• نوع الاتصال: موازي (تحويلة)
• المادة الأساسية: فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب
• مادة الملف: موصل نحاسي عالي النقاء مع راتنجات الإيبوكسي الممتازة
• الشكل الهيكلي: قلب حديدي، من النوع الجاف، يشبه سلسلة CKSC ولكنه مُحسّن لتعويض التحويل
• الامتثال للمعايير: IEC 60076-6، GB/T 10229

ميزات المنتج ومزاياه

تم تصميم مفاعلات سلسلة BKSC من LEABE لضمان الموثوقية في البيئات ذات الجهد العالي:

1. تنظيم الجهد الفائق: مصمم خصيصًا لمواجهة ارتفاع السعة (تأثير فيرانتي) على الخطوط الطويلة غير المحملة، مما يضمن عدم تجاوز جهد الخط لجهد الإمداد.
2. منع الإثارة الذاتية: يمنع بشكل فعال ظواهر الرنين ذات الإثارة الذاتية التي يمكن أن تحدث في المولدات المتصلة بخطوط نقل طويلة، مما يحافظ على أصول التوليد باهظة الثمن.
3. عزل إيبوكسي قوي: يتم صب الملفات في بيئة مفرغة من راتنجات الإيبوكسي عالية الجودة، مما يخلق هيكلًا صلبًا وخاليًا من الفراغات. وهذا يوفر مقاومة ممتازة للرطوبة، وتثبيط الحريق، وقوة عازلة طويلة المدى.
4. الأداء الحراري الأمثل: يتميز بهيكل أسطواني مجزأ وقنوات تهوية داخلية لضمان تبديد الحرارة بكفاءة، والحفاظ على استقرار الأداء في ظل التشغيل المستمر.
5. تصميم أساسي منخفض الخسارة: مصنوع من فولاذ السيليكون المقطوع بدقة وهيكل أساسي "بدون مسمار" لتقليل خسائر التيار الدوامي وتقليل ضوضاء التشغيل.

خطوات التثبيت والأسلاك

1. تقييم الموقع: التحقق من أن تقديرات جهد المفاعل وقدرته تتوافق مع متطلبات خط النقل. تأكد من أن موقع التثبيت جيد التهوية وخالي من الغبار الموصل.
2. التثبيت: قم بتأمين المفاعل على أساس مستوٍ وصلب. حافظ على الحد الأدنى من الخلوصات من الجدران أو المعدات الأخرى وفقًا لمعايير السلامة IEC.
3. التوصيل الكهربائي: قم بتوصيل المفاعل بالتوازي (تحويلة) عبر خط الكهرباء. تأكد من عزم التوصيلات الطرفية وفقًا للمواصفات لمنع النقاط الساخنة.
4. التأريض: قم بربط قلب المفاعل وإطاره بالشبكة الأرضية الرئيسية للنظام لضمان السلامة وتقليل التداخل الكهرومغناطيسي.
5. اختبارات ما قبل التشغيل: قم بإجراء اختبارات مقاومة العزل (Megger) ونسبة الدوران للتأكد من سلامتها قبل التنشيط.
6. التنشيط: قم بتطبيق الجهد الكهربائي ومراقبة الأصوات غير الطبيعية أو الروائح أو ارتفاع درجة الحرارة خلال فترة التشغيل الأولية البالغة 24 ساعة.

سيناريوهات التطبيق

• خطوط النقل الطويلة: ضرورية لخطوط الكابلات العلوية أو تحت الأرض لاستيعاب الطاقة التفاعلية السعوية والتحكم في ارتفاع الجهد أثناء ظروف الحمل المنخفض.
• كهربة السكك الحديدية (25 كيلو فولت تيار متردد): تستخدم في أنظمة إمداد طاقة الجر أحادية الطور لتثبيت الجهد ومنع الجهد الزائد الناتج عن سعة نظام السلسال.
• محولات رفع المولد: تمنع رنين الإثارة الذاتية عندما تكون المولدات متصلة بخطوط نقل طويلة، خاصة أثناء تسلسل بدء التشغيل أو إيقاف التشغيل.
• المحطات الفرعية الصناعية: تعمل على تحسين توزيع الجهد وتقليل تدفق الطاقة التفاعلية في المنشآت الصناعية الكبيرة ذات شبكات التوزيع الداخلية الواسعة.

فوائد للعملاء

• استقرار الشبكة المحسن: يمنع ظروف الجهد الزائد التي يمكن أن تلحق الضرر بالعزل وتقلل من عمر المحولات والكابلات.
• تقليل فقدان الطاقة: يعمل على تحسين تدفق الطاقة التفاعلية، وتقليل خسائر I²R على خطوط النقل وتحسين كفاءة النظام بشكل عام.
• تحسين جودة الطاقة: يضمن ملف تعريف الجهد المستقر، وهو أمر بالغ الأهمية للتشغيل الموثوق للمعدات الصناعية الحساسة.
• السلامة والموثوقية: يعمل التصميم الجاف المغلف بالإيبوكسي على التخلص من مخاطر تسرب الزيت ومخاطر الحريق المرتبطة بالمفاعلات المملوءة بالسوائل.

الشهادات والامتثال

يتم تصنيع مفاعلات LEABE BKSC بموجب نظام إدارة الجودة المعتمد ISO 9001:2015. تتوافق منتجاتنا مع معايير IEC 60076-6 (التفاعلات) ومعايير GB/T 10229 . تخضع كل وحدة لاختبارات روتينية صارمة، بما في ذلك قياس المفاعلة ومقاومة العزل واختبارات تحمل الجهد المستحث. تتوفر تقارير اختبار النوع (ارتفاع درجة الحرارة وتحمل الدائرة القصيرة) عند الطلب. يمكن توفير شهادة CE للوصول إلى أسواق الاتحاد الأوروبي.

خيارات التخصيص

تقدم LEABE تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة:

• المعلمات الكهربائية: سعة مخصصة (حتى 3000 كيلو فولت) ومستويات الجهد (حتى 35 كيلو فولت).
• تكوين المحطة الطرفية: خيارات مرنة للمحطات الطرفية أحادية أو مزدوجة الجانب لتتناسب مع تخطيطات شريط التوصيل الحالية.
• حماية الحاوية: خيارات تتراوح من النوع المفتوح (IP20) إلى الخزانات المغلقة (IP54) مع سخانات مضادة للتكثيف للبيئات القاسية.
• تصميمات خاصة: تصميمات منخفضة الضوضاء للمناطق السكنية أو تصميمات مقاومة للزلازل للمناطق المعرضة للزلازل.

عملية الإنتاج

1. التصنيع الأساسي: يتم قطع صفائح الفولاذ السيليكون باستخدام الحاسب الآلي، ومكدسة بدون مسامير، ومشربة بالفراغ مع راتنجات الايبوكسي لضمان انخفاض مستوى الضجيج وقوة ميكانيكية عالية.
2. صب اللفائف: يتم وضع اللفات النحاسية في قوالب دقيقة ويتم صبها بالفراغ باستخدام راتنجات الإيبوكسي لضمان هيكل عازل كثيف وخالي من الفراغات.
3. المعالجة: يتم معالجة الملفات المصبوبة في فرن يتم التحكم فيه بواسطة الكمبيوتر لتحقيق أفضل الخصائص الميكانيكية والكهربائية.
4. التجميع والاختبار: يتم تجميع الملفات في القلب، ويخضع المفاعل الكامل لاختبار روتيني شامل في مختبرنا.
5. التعبئة والتغليف: يتم تعبئة المنتجات النهائية بعناية في صناديق خشبية مخصصة للتصدير مع حواجز رطوبة لضمان التسليم العالمي الآمن.

شهادات العملاء

"لقد نجحت مفاعلات التحويل BKSC من LEABE في حل مشكلات ارتفاع الجهد لدينا على كابل بطول 30 كيلومترًا تحت الأرض. جودة البناء استثنائية، وكان أداء الوحدات خاليًا من العيوب."

"كنا بحاجة إلى حل موثوق لنظام الجر بالسكك الحديدية بقدرة 25 كيلو فولت. قامت LEABE بتسليم مفاعلات أحادية الطور عالية الدقة تفي بجميع مواصفاتنا الفنية وتم تسليمها في الوقت المحدد."
