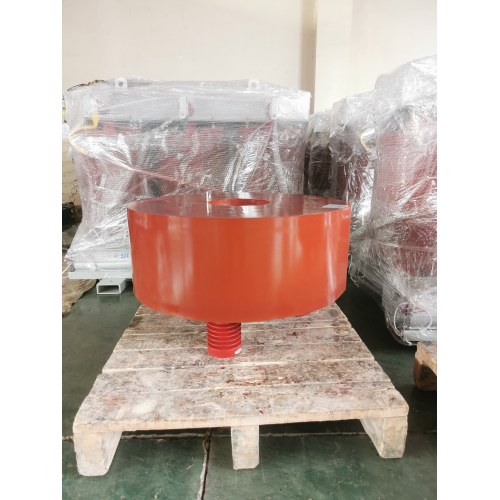

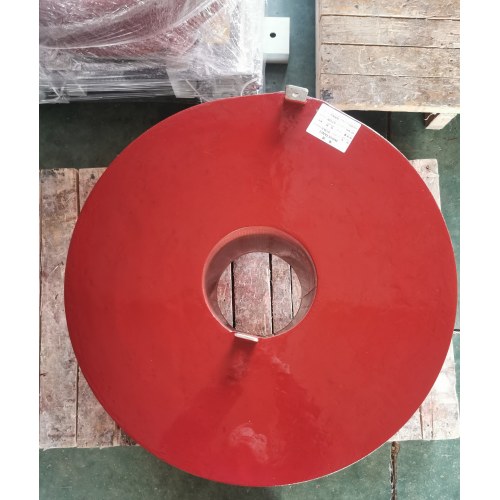

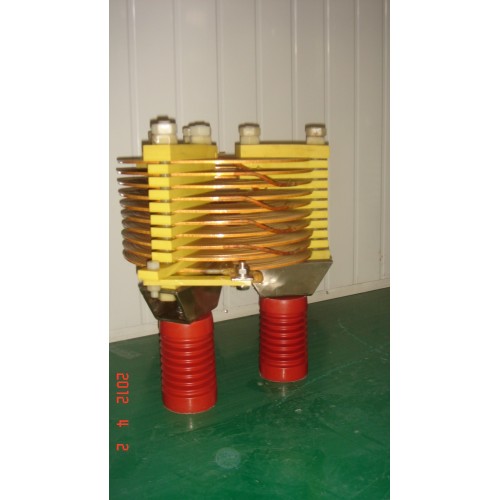

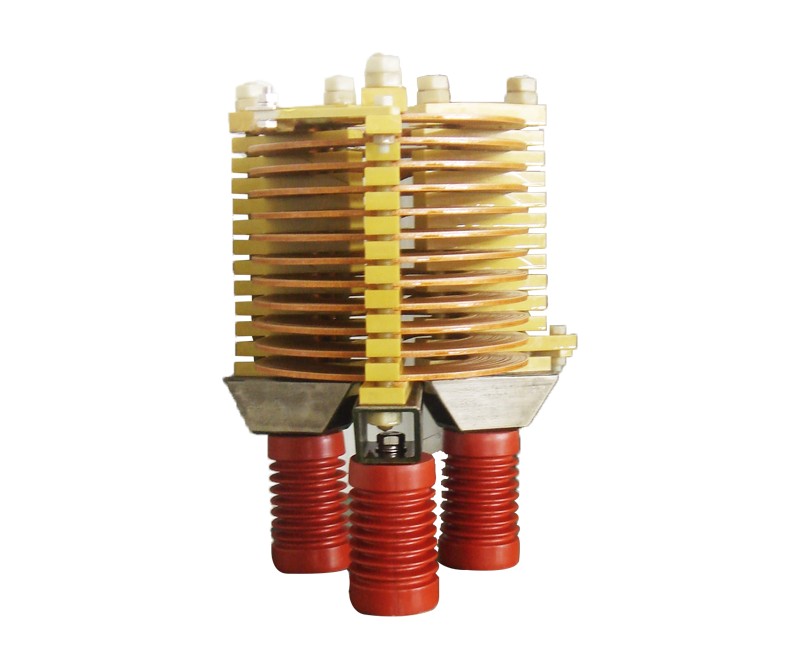

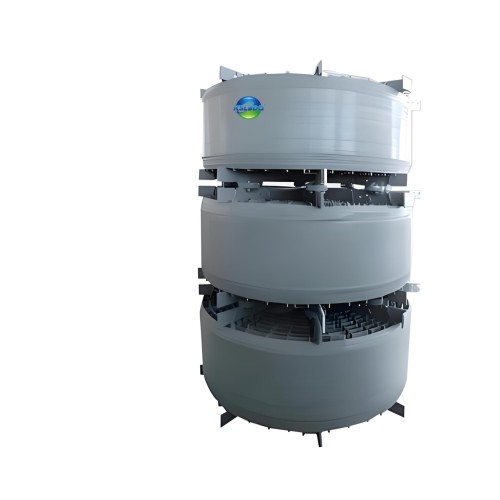

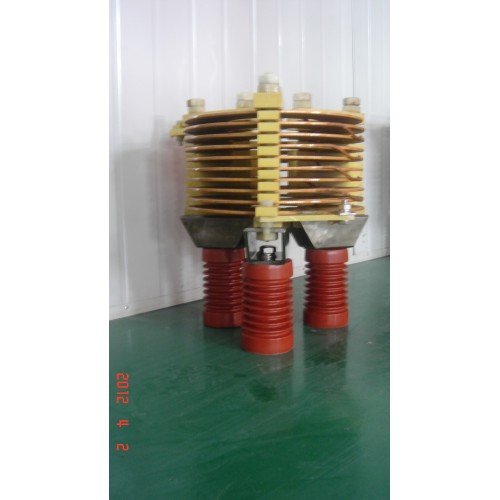

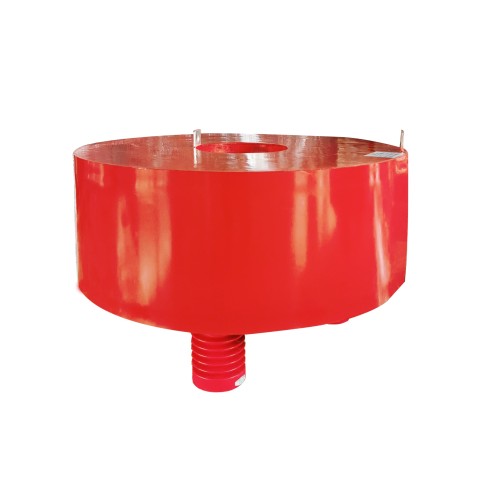

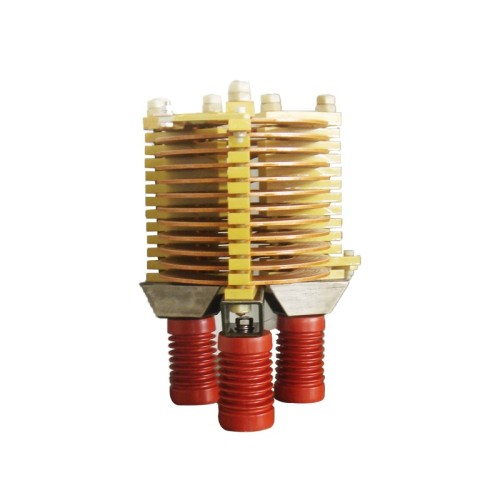

مفاعل الهواء الأساسي من النوع الجاف

نظرة عامة على المنتج

تقدم LEABE مفاعل الهواء الجاف من النوع الجاف ، وهو بديل متميز للمفاعلات التقليدية ذات القلب الحديدي، والمصمم لأنظمة الطاقة عالية الأداء. على عكس الوحدات ذات القلب الحديدي، يوفر تصميم قلب الهواء الخاص بنا خطيًا استثنائيًا، مما يعني أن الحث يظل ثابتًا بغض النظر عن الحجم الحالي. تم تصميم هذه السلسلة للحد من تيارات التدفق في بنوك المكثفات وتشكيل دوائر مرشح توافقية لقمع التوافقيات من الدرجة الثالثة والخامسة والسابعة. مغلف براتنج الإيبوكسي ويتميز بدعامة قوية على شكل نجمة، يضمن هذا المفاعل مفاعلة مستقرة، وفواقد منخفضة، وموثوقية عالية للتطبيقات الصناعية الهامة.

المواصفات الفنية

تم تصميم مفاعلاتنا لتحقيق التنوع والمتانة عبر نطاق واسع من الفولتية للنظام. المواصفات الرئيسية تشمل:

• القدرة المقدرة: 3 كيلو فولت إلى 5000 كيلو فولت.
• الجهد المقنن: 0.4 كيلو فولت إلى 35 كيلو فولت.
• فئة العزل: الفئة F (155 درجة مئوية).
• طريقة التبريد: هواء طبيعي (AN) مع قنوات تهوية محورية.
• مادة اللف: ألومنيوم أو نحاس عالي النقاء.
• الهيكل: متعدد الطبقات متوازي، غير مغناطيسي، قلب هوائي.
• التغليف: راتنجات الايبوكسي المقوى بالألياف الزجاجية.
• حماية السطح: طلاء خارجي مقاوم للأشعة فوق البنفسجية.

ميزات المنتج ومزاياه

يتم تعريف مفاعل الهواء الأساسي من النوع الجاف LEABE من خلال الهندسة الإنشائية المتقدمة وعلوم المواد، مما يوفر مزايا متميزة مقارنة بالمفاعلات التقليدية:

1. خطية واستقرار فائق: مع عدم وجود قلب مغناطيسي، تظل المفاعلة ثابتة حتى في ظل ظروف التيار الزائد العالية. وهذا يضمن أداءً يمكن التنبؤ به ويزيل مشكلات التشبع الأساسية الشائعة في تصميمات النواة الحديدية.
2. مقاومة الدائرة القصيرة العالية: يتم تغليف الملف بألياف زجاجية خالية من القلويات وخالية من الالتواء ومشربة براتنج الإيبوكسي. يوفر هذا الهيكل، جنبًا إلى جنب مع لحام قوس الأرجون لتوصيلات الرصاص، قوة ميكانيكية عالية للغاية ومقاومة استثنائية للقوى الكهرومغناطيسية ذات الدائرة القصيرة.
3. إدارة حرارية محسنة: باستخدام هيكل متوازي متعدد الطبقات مع الحفاظ على الضغط الكهربائي الشعاعي عند مستوى الصفر، يكون توزيع الجهد موحدًا. تعمل قضبان السحب المصنوعة من زجاج الإيبوكسي على إنشاء قنوات تهوية محورية، مما يضمن تبديد الحرارة بشكل ممتاز وارتفاع درجة الحرارة المنخفضة.
4. تصميم منخفض الخسارة: يعمل عزل طبقة البوليستر وهندسة الموصل المُحسّنة على تقليل خسائر التيار الدوامي، خاصة في ظل ظروف الحمل التوافقي، مما يحسن كفاءة النظام بشكل عام.
5. المتانة الخارجية: السطح مطلي بطلاء مقاوم للأشعة فوق البنفسجية، مما يسمح للمفاعل بالعمل بشكل موثوق في البيئات الخارجية القاسية دون أي تدهور.

دليل التثبيت

لضمان السلامة والأداء، اتبع خطوات التثبيت التالية لمفاعل الهواء الجاف من النوع الجاف :

1. اختيار الموقع: اختر موقعًا يتمتع بخلوص كافٍ من الهياكل المعدنية والجدران (بحد أدنى 1.5x قطر المفاعل) لتجنب التداخل المغناطيسي وضمان تدفق الهواء بشكل مناسب.
2. تركيب الأساس: قم بتثبيت الدعامة على شكل نجمة على أساس خرساني باستخدام مثبتات مقاومة للتآكل. تأكد من أن الوحدة مستوية تمامًا.
3. التوصيل الكهربائي: قم بتوصيل الأطراف باستخدام قضبان التوصيل المرنة إن أمكن لامتصاص الاهتزازات. تأكد من عزم جميع التوصيلات وفقًا للمواصفات.
4. الفحص: تأكد من عدم ترك أي أدوات أو حطام داخل الملف. تحقق من سلامة تغليف الايبوكسي قبل التنشيط.

سيناريوهات التطبيق

تعتبر مفاعلات قلب الهواء LEABE مثالية للتطبيقات التي تتطلب درجة عالية من الخطية والموثوقية:

• تبديل بنك المكثف: الحد من التيار المفاجئ عند تبديل المكثفات إلى الشبكة، مما يحمي جهات الاتصال ويطيل عمر المكثف.
• الترشيح التوافقي: يستخدم على التوالي مع المكثفات لتشكيل مرشحات أحادية الضبط للتوافقيات الثالث والخامس والسابع في المنشآت الصناعية.
• مزارع الرياح والطاقة الشمسية: إدارة الطاقة التفاعلية وتوافقيات الترشيح في أنظمة جمع الطاقة المتجددة.
• مصادر الطاقة لفرن القوس: توفير مفاعلة مستقرة للتخفيف من وميض الجهد والتشوه التوافقي.

فوائد للعملاء

يوفر الاستثمار في مفاعل الهواء الأساسي من النوع الجاف LEABE مزايا تشغيلية كبيرة:

• تشغيل بدون صيانة: مع عدم وجود قلب للتشبع أو تسرب الزيت، لا تحتاج هذه المفاعلات إلى أي صيانة تقريبًا، مما يقلل من تكاليف دورة الحياة.
• حماية محسنة للنظام: تعمل القدرة الفائقة على تحمل الدائرة القصيرة على حماية المعدات الأولية من الأعطال الكارثية.
• تحسين جودة الطاقة: تؤدي التصفية التوافقية الفعالة إلى تقليل خسائر الخط وتمنع التعثر الخاطئ للمعدات الإلكترونية الحساسة.
• مرونة التصميم: تعمل خاصية الحث الخطي على تبسيط ضبط النظام وتضمن أداءً ثابتًا بمرور الوقت.

الشهادات والامتثال

تلتزم LEABE بأعلى المعايير الدولية. تم تصميم واختبار مفاعل الهواء الأساسي من النوع الجاف وفقًا لمعايير IEC 60076-6 وIEEE C57.21. مرافق التصنيع لدينا حاصلة على شهادة ISO 9001، مما يضمن مراقبة الجودة الصارمة بدءًا من شراء المواد الخام وحتى الاختبار النهائي.

خيارات التخصيص

نحن نقدم تخصيصًا واسع النطاق لتلبية متطلبات المشروع المحددة. تتضمن الخيارات قيم الحث المحددة (mH)، وتقييمات الجهد الكهربي، والتكوينات الطرفية (أفقية أو رأسية)، وأقواس التثبيت المتخصصة. يمكننا أيضًا تزويد المفاعلات بترددات ضبط محددة لتطبيقات الترشيح التوافقي.

عملية الإنتاج

تركز عملية التصنيع لدينا على الدقة والمتانة. يبدأ الأمر باللف الدقيق للموصلات المتوازية متعددة الطبقات. يتم بعد ذلك تغليف الملف باستخدام تقنيات الضغط الفراغي مع راتنجات الإيبوكسي والألياف الزجاجية لضمان بنية صلبة خالية من الفراغات. يخضع كل مفاعل هوائي من النوع الجاف لاختبارات تحمل الجهد العالي وقياسات الحث لضمان الامتثال لمواصفات الأداء.

الأسئلة الشائعة - الأسئلة المتداولة

س: ما هي الميزة الرئيسية لمفاعل ذو قلب هوائي مقارنة بمفاعل ذو قلب حديدي؟
ج: الميزة الأساسية هي الخطية . يحافظ مفاعل القلب الهوائي على محاثة ثابتة بغض النظر عن التيار المتدفق عبره، في حين أن مفاعل القلب الحديدي يمكن أن يتشبع عند التيارات العالية، مما يتسبب في انخفاض الحث وربما يؤدي إلى عدم استقرار النظام.

س: هل هذه المفاعلات مناسبة للتركيب الخارجي؟
ج: نعم، وحدات مفاعل الهواء الأساسية من النوع الجاف LEABE مغلفة براتنج الإيبوكسي ومغطاة بطلاء مقاوم للأشعة فوق البنفسجية، مما يجعلها متينة للغاية ومناسبة للتركيب الخارجي المباشر دون الحاجة إلى ملاجئ إضافية.

س: كيف يفيد اللحام بقوس الأرجون المفاعل؟
ج: يعمل اللحام بقوس الأرجون على إنشاء اتصال قوي ومقاوم للتآكل ومنخفض المقاومة بين أسلاك اللف والأطراف. وهذا يلغي خطر التوصيلات الفضفاضة والنقاط الساخنة، مما يزيد بشكل كبير من الموثوقية التشغيلية للمفاعل.

س: هل يمكن استخدام هذه المفاعلات لكل من أنظمة 50 هرتز و60 هرتز؟
ج: نعم، لقد تم تصميم مفاعلاتنا الهوائية للعمل بكفاءة عند الترددين 50 هرتز و60 هرتز. يرجى تحديد تردد النظام الخاص بك أثناء عملية الاستعلام لضمان الضبط الأمثل لتطبيقات المرشح التوافقي.
